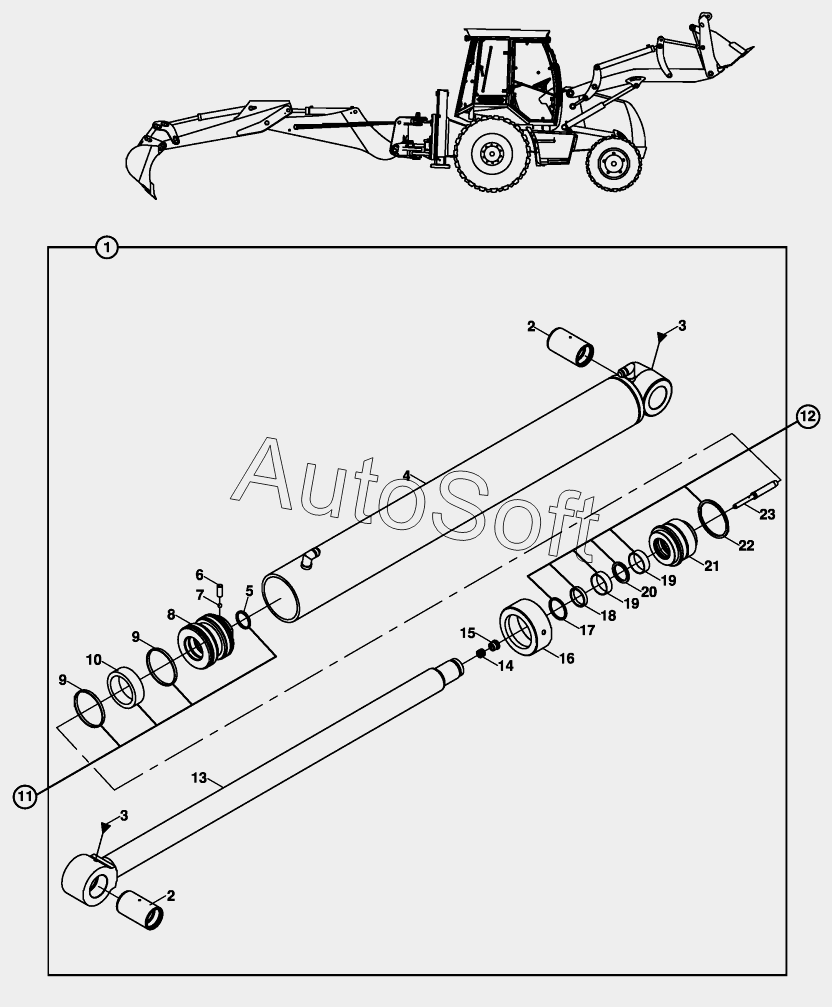

Каталог запасных частей к технике: Hidromek HMK 102S (2005). RAM, MAIN BOOM, BACKHOE, WITH PROTECTION VALVE
12
23
22
21
20
19
19
18
17
16
15
14
13
1
11
10
9
9
8
7
6
5
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***3 | RAM, MAIN BOOM | |
| 2 | 8***0 | BUSHING | |
| 3 | N***0 | Lubricants | |
| 4 | 2***2 | CYLINDER | |
| 5 | N***5 | O-RING, PISTON | |
| 6 | N***0 | SETSCREW | |
| 7 | N***0 | Ball | |
| 8 | 2***0 | PISTON | |
| 9 | N***5 | GUIDE RING, PISTON | |
| 10 | N***0 | SEAL, PISTON | |
| 11 | S***2 | SEAL KIT, PISTON | |
| 12 | S***2 | SEAL KIT, END CAP | |
| 13 | 2***0 | ROD | |
| 14 | 8***0 | SPRING | |
| 15 | 8***0 | BOLT, PLUNGER | |
| 16 | 2***0 | COVER | |
| 17 | N***4 | SCRAPER | |
| 18 | N***2 | U-CAP | |
| 19 | N***0 | GUIDE RING, END CAP | |
| 20 | N***3 | SEAL | |
| 21 | 2***0 | CAP, END | |
| 22 | N***6 | O-RING | |
| 23 | 8***0 | PLUNGER, RESTRICTOR |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
