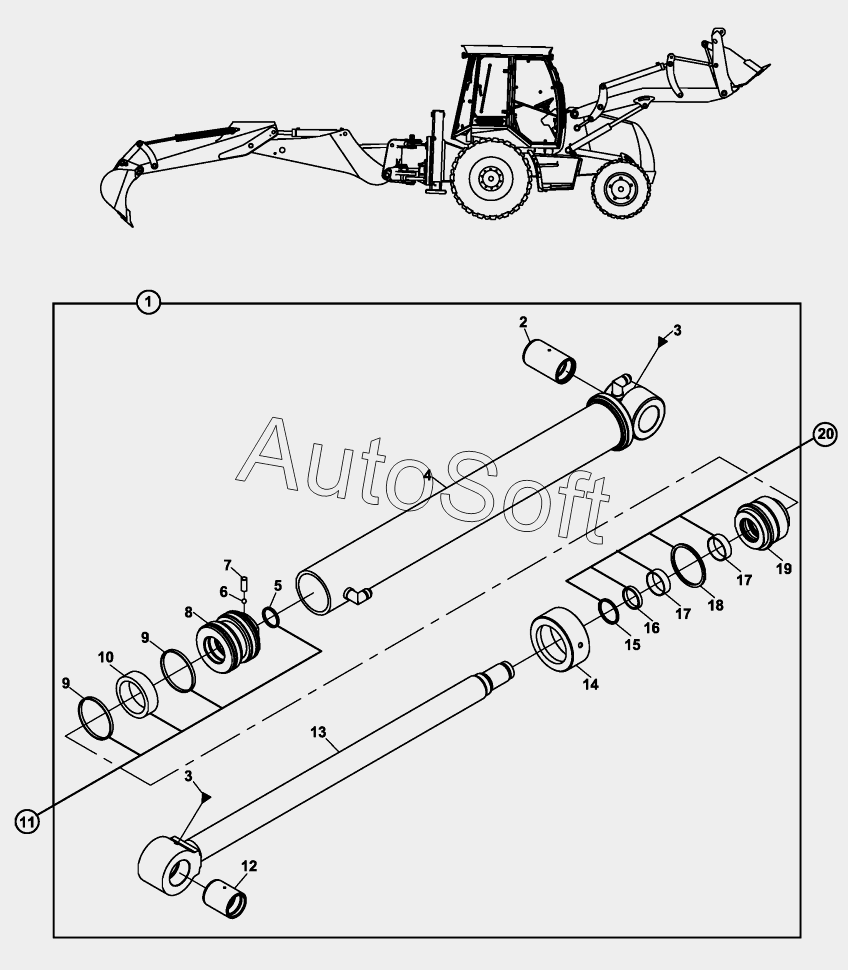

Каталог запасных частей к технике: Hidromek HMK 102S (2005). RAM, BUCKET, BACKHOE, COMMON CENTERED RAM AND TIPPING LINK
13
20
20
20
19
19
19
18
17
17
16
15
15
15
14
14
14
1
12
11
10
9
9
8
7
6
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | RAM, BUCKET, BACKHOE | |
| 2 | 8***0 | BUSHING | |
| 3 | N***0 | Lubricants | |
| 4 | 2***9 | CYLINDER | |
| 5 | N***5 | O-RING, PISTON | |
| 6 | N***0 | Ball | |
| 7 | N***0 | SETSCREW | |
| 8 | 2***0 | PISTON | |
| 9 | N***5 | GUIDE RING | |
| 10 | N***0 | SEAL, PISTON | |
| 11 | S***5 | SEAL KIT, PISTON | |
| 12 | 8***6 | BUSHING | |
| 13 | 2***4 | ROD | |
| 14 | 2***0 | CAP | |
| 14 | 2***2 | CAP | |
| 15 | N***4 | SCRAPER | |
| 15 | N***8 | SCRAPER | |
| 16 | N***2 | U-CAP | |
| 17 | N***5 | GUIDE RING, END CAP | |
| 18 | N***0 | O-RING, END CAP | |
| 19 | 2***0 | CAP, END | |
| 19 | 2***2 | CAP, END | |
| 20 | S***0 | SEAL KIT, END CAP | |
| 20 | S***5 | SEAL KIT, END CAP |
