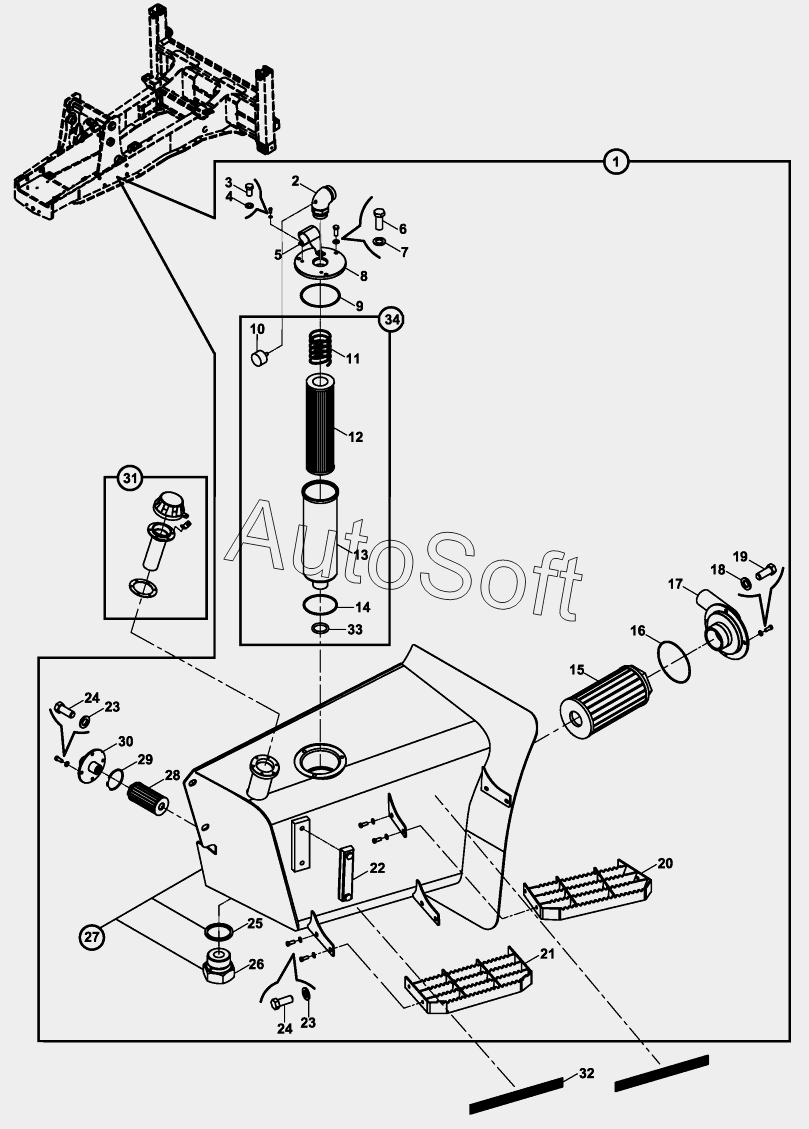

Каталог запасных частей к технике: Hidromek HMK 102S (2005). TANK, HYDRAULIC
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***3 | TANK HYDRAULIC, ASSY. | |
| 2 | N***6 | ELBOW, ADJUSTABLE | |
| 3 | N***2 | Bolt, Hex. | |
| 4 | N***4 | Washer, Pln. | |
| 5 | 0***9 | PROTECTION PLATE | |
| 6 | N***2 | Bolt, Hex. | |
| 7 | N***2 | WASHER | |
| 8 | 8***5 | COVER, FILTER | |
| 9 | N***6 | O-RING | |
| 10 | F***1 | VACUUMMETER | |
| 11 | F***3 | SPRING | |
| 12 | F***1 | FILTER, RETURN | |
| 13 | F***2 | BODY, FILTER | |
| 14 | F***4 | O-RING | |
| 15 | F***0 | FILTER, SUCTION | |
| 16 | N***5 | O-RING | |
| 17 | 0***7 | MOUNTING, SUC. FILTER | |
| 18 | N***9 | WASHER M10 | |
| 19 | N***8 | BOLT M10x20 | |
| 20 | 0***2 | STEP, UPPER | |
| 21 | 0***0 | STEP, LOWER | |
| 22 | F***0 | INDICATOR, OIL LEVER | |
| 23 | N***7 | WASHER M8 | |
| 24 | N***8 | Bolt, Hex. | |
| 25 | N***1 | WASHER | |
| 26 | 8***0 | PLUG | |
| 27 | 0***3 | TANK HYDRAULIC | |
| 28 | F***0 | FILTER, SUCTION | |
| 29 | N***0 | O-RING | |
| 30 | 0***5 | COVER, FILTER | |
| 31 | F***0 | CAP, HYD. FILLER | |
| 32 | F***0 | SAFETY WALK TAPE | |
| 33 | F***5 | O-RING | |
| 34 | F***0 | FILTER, RETURN, ASSY. |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
