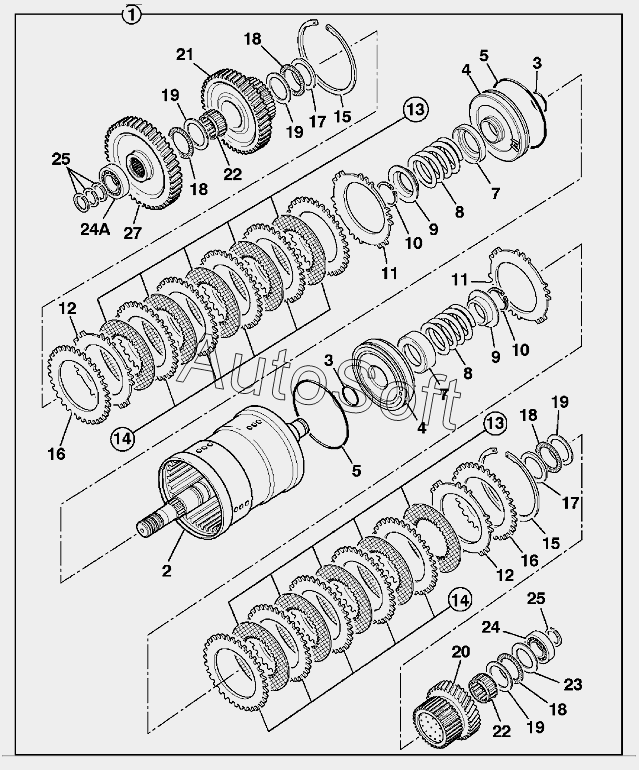

Каталог запасных частей к технике: Hidromek HMK 102S (2005). CLUTCH - REVERSE, TRANSMISSION, PS760
1
2
3
3
4
4
5
5
7
7
8
8
9
9
10
10
11
11
12
12
12
12
12
13
13
14
14
15
15
16
16
17
17
18
18
18
18
19
19
19
19
20
21
22
22
23
24
24A
25
25
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***3 | CLUTCH, REVERSER ASSY | |
| 10 | F***3 | CIRCLIP | |
| 11 | F***5 | DISC, SPRING | |
| 12 | F***1 | PLATE, PRESSURE | |
| 12 | F***0 | PLATE, PRESSURE | |
| 13 | F***4 | PLATE, FRICTION, CLUTCH | |
| 14 | F***0 | PLATE, COUNTER, CLUTCH | |
| 15 | F***6 | CIRCLIP, INTERNAL | |
| 16 | F***3 | PLATE, SHIM | |
| 17 | F***0 | WASHER, THRUST | |
| 18 | F***2 | BEARING, THRUST | |
| 19 | F***8 | WASHER, THRUST | |
| 2 | F***0 | HOUSING, REV. CLUTCH | |
| 20 | F***0 | HOUSING, 28T | |
| 21 | F***1 | HOUSING, 41T | |
| 22 | F***2 | BEARING | |
| 23 | F***5 | WASHER, THRUST | |
| 24 | F***0 | BEARING | |
| 24A | F***0 | BEARING | |
| 25 | F***4 | SEAL, RING | |
| 27 | F***0 | GEAR, REVERSER 44T | |
| 3 | F***8 | O RING | |
| 4 | F***0 | PISTON, CLUTCH | |
| 5 | F***5 | O RING | |
| 7 | F***8 | PLATE, OIL BAFFLE | |
| 8 | F***0 | SPRING | |
| 9 | F***9 | SPRING, RETAINING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
