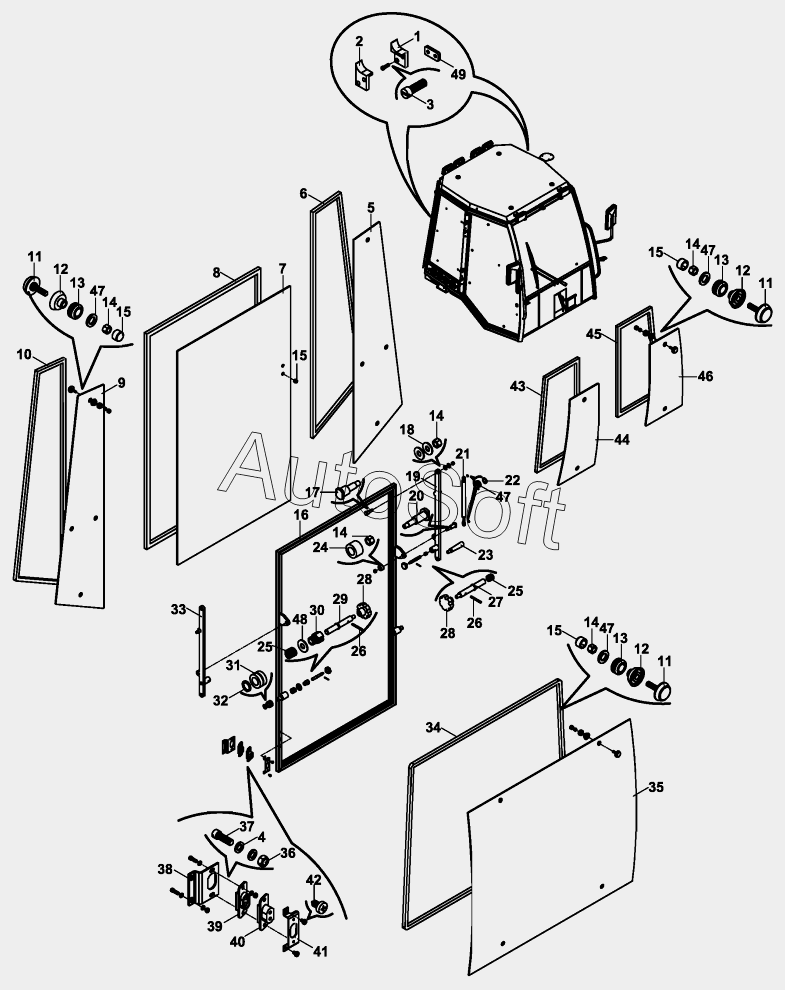

Каталог запасных частей к технике: Hidromek HMK 102S (2005). WINDOWS, FRONT - REAR
38
26
26
27
28
28
29
30
31
32
33
34
35
36
37
25
25
39
40
41
42
43
44
45
46
47
47
47
47
48
49
13
13
13
2
3
4
5
6
7
8
9
10
11
11
11
12
12
12
1
14
14
14
14
14
15
15
15
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***6 | SUPPORT, LEFT | |
| 2 | 8***8 | SUPPORT, RIGHT | |
| 3 | N***0 | Bolt | |
| 4 | N***1 | Washer, Pln. | |
| 5 | F***5 | GLASS, REAR, LEFT | |
| 6 | 8***0 | STRIP, REAR, LEFT GLASS | |
| 7 | F***0 | GLASS, REAR | |
| 8 | 8***0 | STRIP, GLASS, REAR | |
| 9 | F***0 | GLASS, REAR, RIGHT | |
| 10 | 8***0 | STRIP, GLASS, REAR, RIGHT | |
| 11 | N***8 | Bolt, Glass Conn. | |
| 12 | 8***0 | PLASTIC, GLASS | |
| 13 | 8***6 | GROMMET | |
| 14 | N***2 | Washer, Pln. | |
| 15 | 8***5 | Cover, Bolt | |
| 16 | 0***2 | FRAME, REAR WINDOW | |
| 17 | 8***3 | PIN | |
| 18 | N***1 | WASHER | |
| 19 | 0***6 | MECHANISM LEVER, GLASS, REAR, LEFT | |
| 20 | 8***4 | PIN | |
| 21 | S***6 | DAMPER, REAR GLASS | |
| 22 | N***3 | RETAINING RING | |
| 23 | F***0 | LEVER | |
| 24 | 8***1 | BUSH | |
| 25 | 8***0 | SPRING | |
| 26 | N***8 | EXPANSION PIN | |
| 27 | 8***6 | SHAFT | |
| 28 | N***0 | NUT M6 | |
| 29 | 8***7 | SHAFT | |
| 30 | 8***0 | SCREW | |
| 31 | N***0 | BEARING | |
| 32 | N***9 | RETAINING RING | |
| 33 | 0***5 | MECHANISM LEVER, GLASS, REAR, RIGHT | |
| 34 | 8***1 | STRIP, RUBBER | |
| 35 | F***1 | GLASS, FRONT | |
| 36 | N***6 | Nut | |
| 37 | N***2 | BOLT, M5x15 | |
| 38 | F***5 | PLATE, SWITCH, UPPER | |
| 39 | 5***0 | SWITCH | |
| 40 | 5***0 | SWITCH | |
| 41 | F***6 | PLATE, SWITCH | |
| 42 | N***2 | Bolt | |
| 43 | 8***0 | STRIP, FRONT, RIGHT | |
| 44 | F***0 | GLASS, FRONT, RIGHT SIDE | |
| 45 | 8***5 | STRIP, FRONT, LEFT | |
| 46 | F***5 | GLASS, FRONT, LEFT SIDE | |
| 47 | N***7 | Washer Pln. | |
| 48 | N***1 | WASHER | |
| 49 | 0***5 | PLATE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
