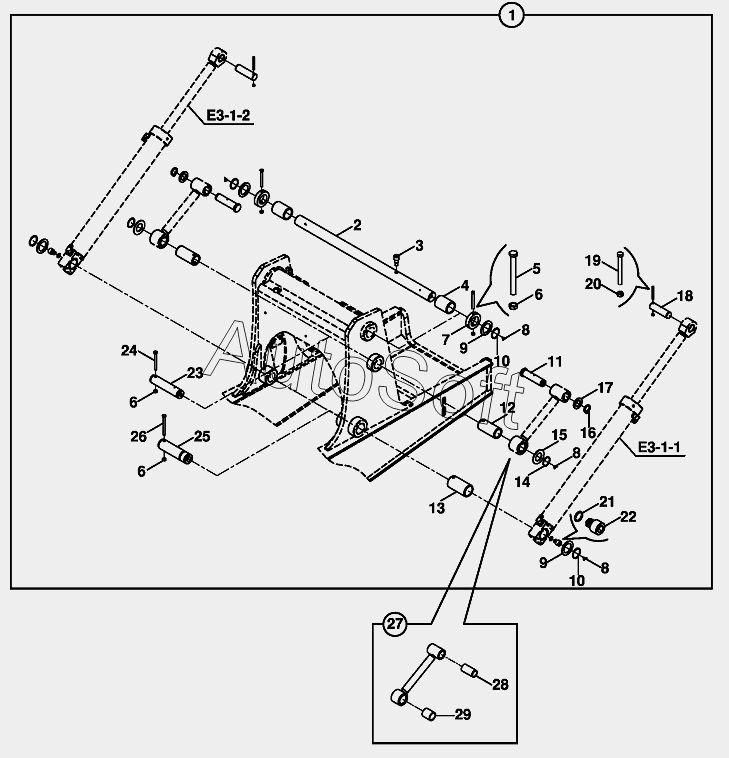

Каталог запасных частей к технике: Hidromek HMK 102S (2005). LOADER MOUNTING-2, LOADER ARM WITH BOX SECTION
15
29
28
27
26
25
24
23
22
21
20
19
18
18
18
17
16
1
14
13
12
11
10
10
9
9
8
8
8
7
6
6
6
5
4
3
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***5 | MAIN BOOM RAM MOUNTING | |
| 2 | 8***0 | PIN | |
| 2 | 8***1 | PIN | |
| 3 | 8***4 | BOLT | |
| 4 | 8***8 | BUSHING | |
| 5 | N***8 | BOLT M12x110 | |
| 6 | N***2 | NUT M12 | |
| 7 | 0***9 | STOPPER, PIN | |
| 8 | N***0 | Lubricants | |
| 9 | 8***2 | WASHER | |
| 10 | N***4 | GREASE NIPPLE | |
| 11 | 8***5 | PIN | |
| 12 | 8***4 | BUSHING | |
| 13 | 8***8 | BUSHING | |
| 14 | N***0 | RETAINING RING | |
| 15 | 8***4 | WASHER | |
| 16 | N***8 | RETAINING RING | |
| 17 | 8***1 | WASHER | |
| 18 | 8***4 | PIN | |
| 18 | 8***6 | PIN | |
| 19 | N***4 | BOLT M8x80 | |
| 20 | N***2 | Washer, Pln. | |
| 21 | N***2 | WASHER | |
| 22 | 8***0 | BOLT | |
| 23 | 8***0 | PIN | |
| 24 | N***0 | BOLT M12x120 | |
| 25 | 8***0 | PIN | |
| 26 | N***2 | BOLT M12x130 | |
| 27 | 0***3 | LINK, LEVEL | |
| 28 | 8***8 | BUSHING | |
| 29 | 8***5 | BUSHING |
