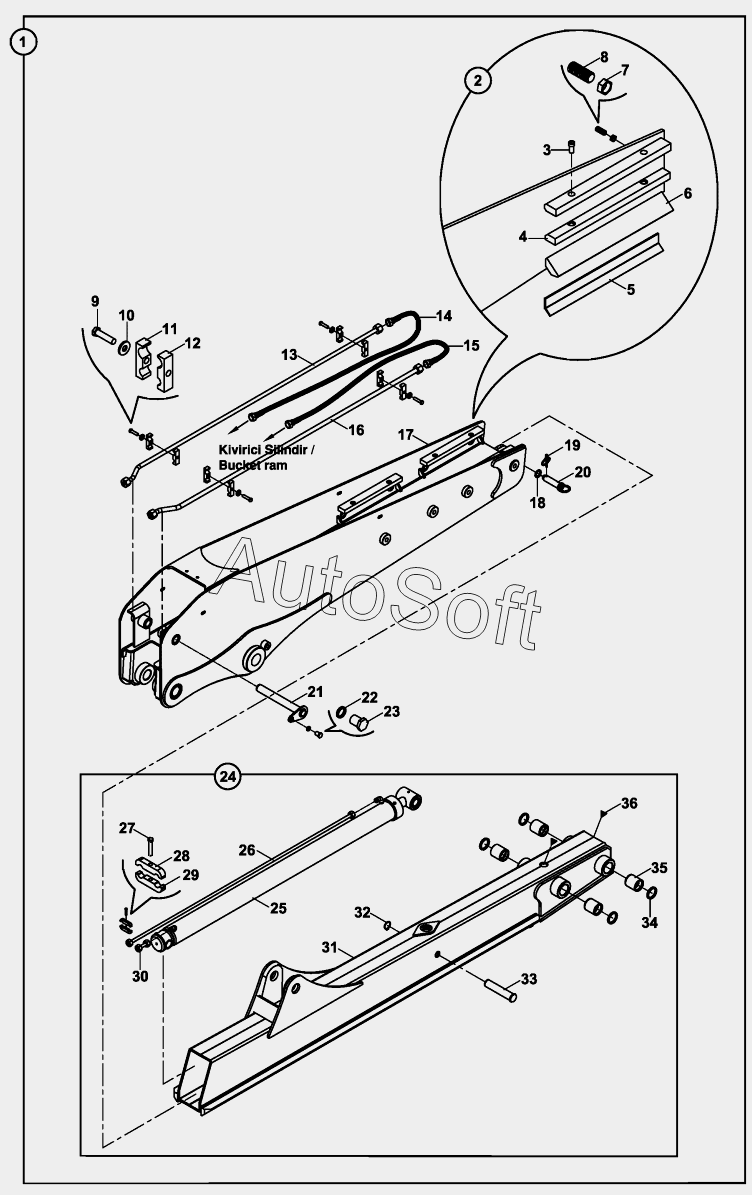

Каталог запасных частей к технике: Hidromek HMK 102S (2005). TELESCOPIC DIPPER, COMMON CENTERED RAM AND TIPPING LINK
28
19
20
21
22
23
24
25
26
27
18
29
30
31
32
33
34
35
36
9
2
3
4
5
6
7
8
8
8
1
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***4 | DIPPER, TELESCOPIC, ASSY | |
| 2 | 0***1 | PAD, WEAR, ASSY | |
| 3 | N***3 | BOLT, M12x20 | |
| 4 | F***0 | PAD, WEAR, TOP | |
| 5 | 0***3 | PLATE, PAD, WEAR | |
| 6 | F***2 | PAD, WEAR, BOTTOM | |
| 7 | N***2 | NUT, M20x2.5 | |
| 8 | N***0 | SETSCREW | |
| 8 | N***0 | SETSCREW | |
| 9 | N***0 | BOLT M10x40 | |
| 10 | N***1 | Washer, Pln. | |
| 11 | 8***0 | HOSE HOLDER, UPPER | |
| 12 | 8***1 | HOSE HOLDER, LOWER | |
| 13 | 4***1 | PIPE | |
| 14 | 6***5 | HOSE | |
| 15 | 6***5 | HOSE | |
| 16 | 4***0 | PIPE | |
| 17 | 0***0 | BOOM, EXTERIOR | |
| 18 | 8***2 | WASHER | |
| 19 | N***2 | PIN, LINCH | |
| 20 | 8***0 | PIN | |
| 21 | 8***0 | PIN | |
| 22 | N***3 | WASHER M16 | |
| 23 | N***4 | BOLT M16x30 | |
| 24 | 0***4 | BOOM, INTERIOR | |
| 25 | R***M | RAM | |
| 26 | 4***1 | PIPE | |
| 27 | N***4 | Bolt, Cylinder Head | |
| 28 | 8***0 | HOSE HOLDER, UPPER | |
| 29 | 8***1 | HOSE HOLDER, LOWER | |
| 30 | 4***1 | PIPE | |
| 31 | 0***3 | BOOM, INTERIOR | |
| 32 | N***0 | RETAINING RING | |
| 33 | 8***6 | PIN | |
| 34 | N***5 | SEAL | |
| 35 | 8***2 | BUSHING | |
| 36 | N***0 | Lubricants |
