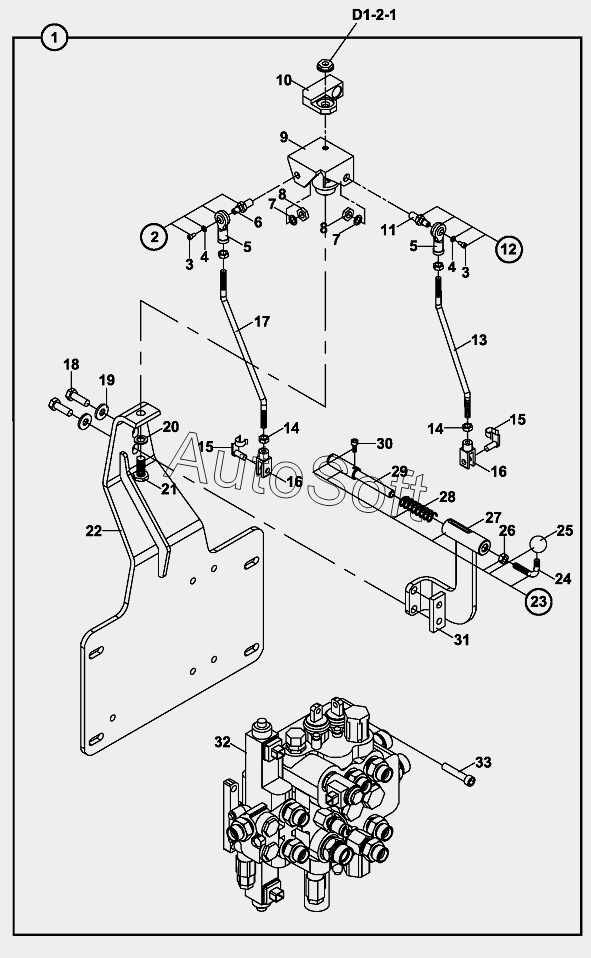

Каталог запасных частей к технике: Hidromek HMK 102S (2005). CONTROL MECHANISM, LOADER- WITH JOYSTICK CONTROL
26
18
19
20
21
22
23
24
25
17
27
28
29
30
31
32
33
1
16
16
15
15
14
14
13
12
11
10
9
8
8
7
7
6
5
5
4
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***5 | CONTROL MECHANISM, LOADER, ASSY | |
| 2 | 0***0 | ROD END, ASSY | |
| 3 | N***4 | Bolt, Cylinder Head | |
| 4 | N***0 | WASHER | |
| 5 | F***0 | ROD END | |
| 6 | 0***2 | PIN, JOINT | |
| 7 | N***9 | WASHER M10 | |
| 8 | N***8 | Nut, Hex. | |
| 9 | 0***7 | 4 WAY JOINT | |
| 10 | 0***8 | BRACKET | |
| 11 | 8***0 | PIN, JOINT | |
| 12 | 0***1 | ROD END | |
| 13 | 0***9 | ROD | |
| 14 | N***2 | Nut, Hex. | |
| 15 | F***5 | Knuckle Pin | |
| 16 | F***0 | Knurling Tool | |
| 17 | 0***1 | ROD | |
| 18 | N***6 | BOLT M10x30 | |
| 19 | N***1 | Washer, Pln. | |
| 20 | N***5 | WASHER M12 | |
| 21 | N***6 | Bolt, Hex. | |
| 22 | 0***8 | MOUNTING PLATE | |
| 23 | 0***9 | SAFETY CATCH, ASSY | |
| 24 | 0***9 | LEVER | |
| 25 | F***5 | KNOB | |
| 26 | N***2 | Nut, Hex. | |
| 27 | 0***9 | BODY | |
| 28 | 8***0 | SPRING | |
| 29 | 8***5 | SHAFT | |
| 30 | N***0 | Bolt, Cylinder Head | |
| 31 | 0***9 | MOUNTING PLATE | |
| 32 | C***E | CONTROL VALVE, LOADER | |
| 33 | N***6 | BOLT M10x50 |
