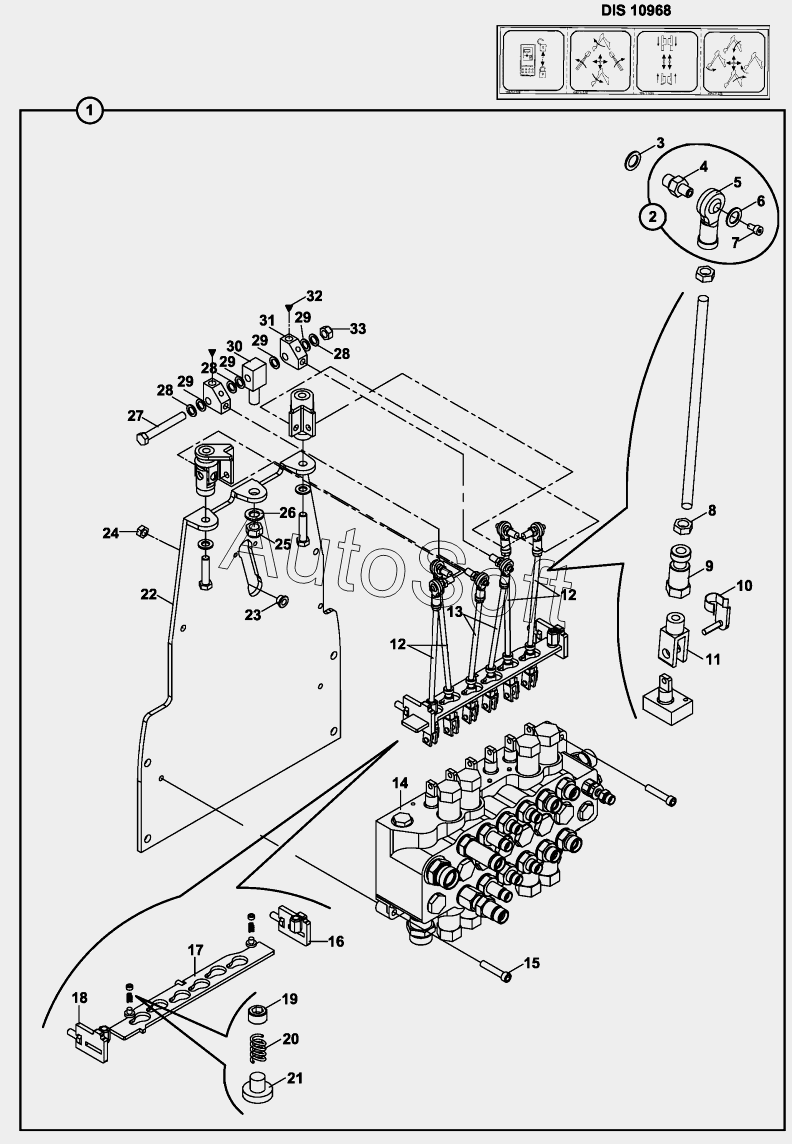

Каталог запасных частей к технике: Hidromek HMK 102S (2005). CONTROL MECHANISM, BACKHOE
26
18
19
20
21
22
23
24
25
17
27
28
28
28
29
29
29
29
30
31
32
33
1
16
15
14
13
12
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***9 | CONTROL MECHANISM, BACKHOE (DIS10968) | |
| 2 | 0***1 | ROD END | |
| 3 | N***9 | WASHER M10 | |
| 4 | 8***0 | PIN, JOINT | |
| 5 | F***0 | ROD END | |
| 6 | N***4 | Bolt, Cylinder Head | |
| 7 | N***0 | WASHER | |
| 8 | N***2 | Nut, Hex. | |
| 9 | 0***3 | PIN, CLEVIS | |
| 10 | F***5 | Knuckle Pin | |
| 11 | F***0 | Knurling Tool | |
| 12 | 0***1 | ROD | |
| 13 | 0***0 | ROD | |
| 14 | C***E | CONTROLVALVE | |
| 15 | N***6 | BOLT M10x50 | |
| 16 | 0***2 | PLATE | |
| 17 | 0***3 | LOCKING PLATE | |
| 18 | 0***1 | PLATE | |
| 19 | N***4 | SETSCREW | |
| 20 | 8***5 | SPRING | |
| 21 | F***5 | FRICTION PLATE | |
| 22 | 0***1 | MOUNTING PLATE | |
| 23 | F***6 | NOISE PREVENTIVE | |
| 24 | N***6 | Nut | |
| 25 | N***2 | Nut | |
| 26 | N***9 | WASHER M16 | |
| 27 | N***2 | BOLT M12x90 | |
| 28 | N***6 | WASHER M12 | |
| 29 | N***1 | WASHER | |
| 30 | 0***7 | JOINT PART | |
| 31 | 0***1 | JOINT | |
| 32 | N***0 | Lubricants | |
| 33 | N***2 | NUT M12 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
