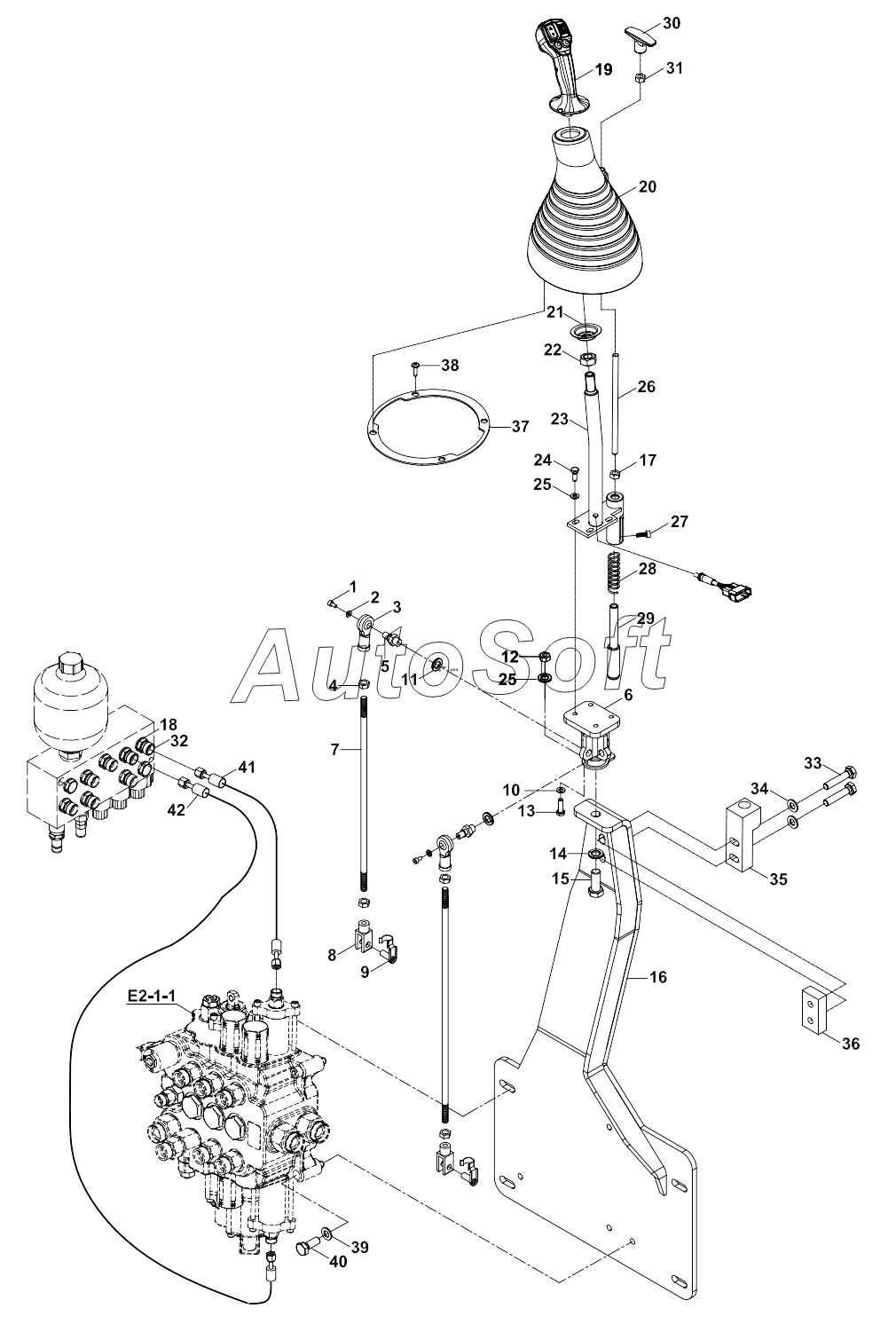

Каталог запасных частей к технике: Hidromek 102B Maestro-ZF (2012). CONTROL MECHANISM, LOADER-WITH JOYSTICK CONTROL, WITH RETURN TO DIG A21179-
33
23
24
25
25
26
27
28
29
30
31
32
22
34
35
36
37
38
39
40
41
42
12
2
3
4
5
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | N***4 | Bolt | |
| 2 | N***0 | WASHER | |
| 3 | F***0 | ROD END | |
| 4 | N***2 | Nut | |
| 5 | 8***0 | PIN, JOINT | |
| 6 | 0***7 | 4 way joint | |
| 7 | 0***4 | Rod | |
| 8 | F***0 | Knurling Tool | |
| 9 | F***5 | Knuckle Pin | |
| 10 | N***3 | Washer, Pln. | |
| 11 | N***5 | Washer | |
| 12 | N***0 | Nut | |
| 13 | N***4 | Bolt, Hex. | |
| 14 | N***1 | Washer | |
| 15 | N***6 | Bolt, Hex. | |
| 16 | 0***5 | Mounting plate | |
| 17 | N***2 | Nut, Hex. | |
| 18 | N***4 | Washer, Pln. | |
| 19 | F***3 | Remote control | |
| 20 | 8***0 | Gaiter | |
| 21 | 0***9 | Plate, gaiter | |
| 22 | 8***0 | SPECIAL NUT | |
| 23 | 0***0 | Lever, joystick | |
| 24 | N***8 | Bolt, Hex. | |
| 25 | N***3 | Washer, Pln. | |
| 26 | 0***2 | Lever | |
| 27 | N***0 | Bolt | |
| 28 | 8***0 | SPRING | |
| 29 | 8***5 | SHAFT | |
| 30 | 8***3 | Lever, lock | |
| 31 | N***8 | Nut | |
| 32 | N***4 | ADAPTER | |
| 33 | N***6 | Bolt, Hex | |
| 34 | N***1 | Washer, Pln. | |
| 35 | 0***1 | Lock | |
| 36 | 0***9 | MOUNTING PLATE | |
| 37 | 0***0 | Plate, gaiter | |
| 38 | N***0 | PLUG | |
| 39 | N***1 | Washer, Pln. | |
| 40 | N***2 | Bolt, Hex. | |
| 41 | 6***0 | Hose | |
| 42 | 6***5 | Hose |
