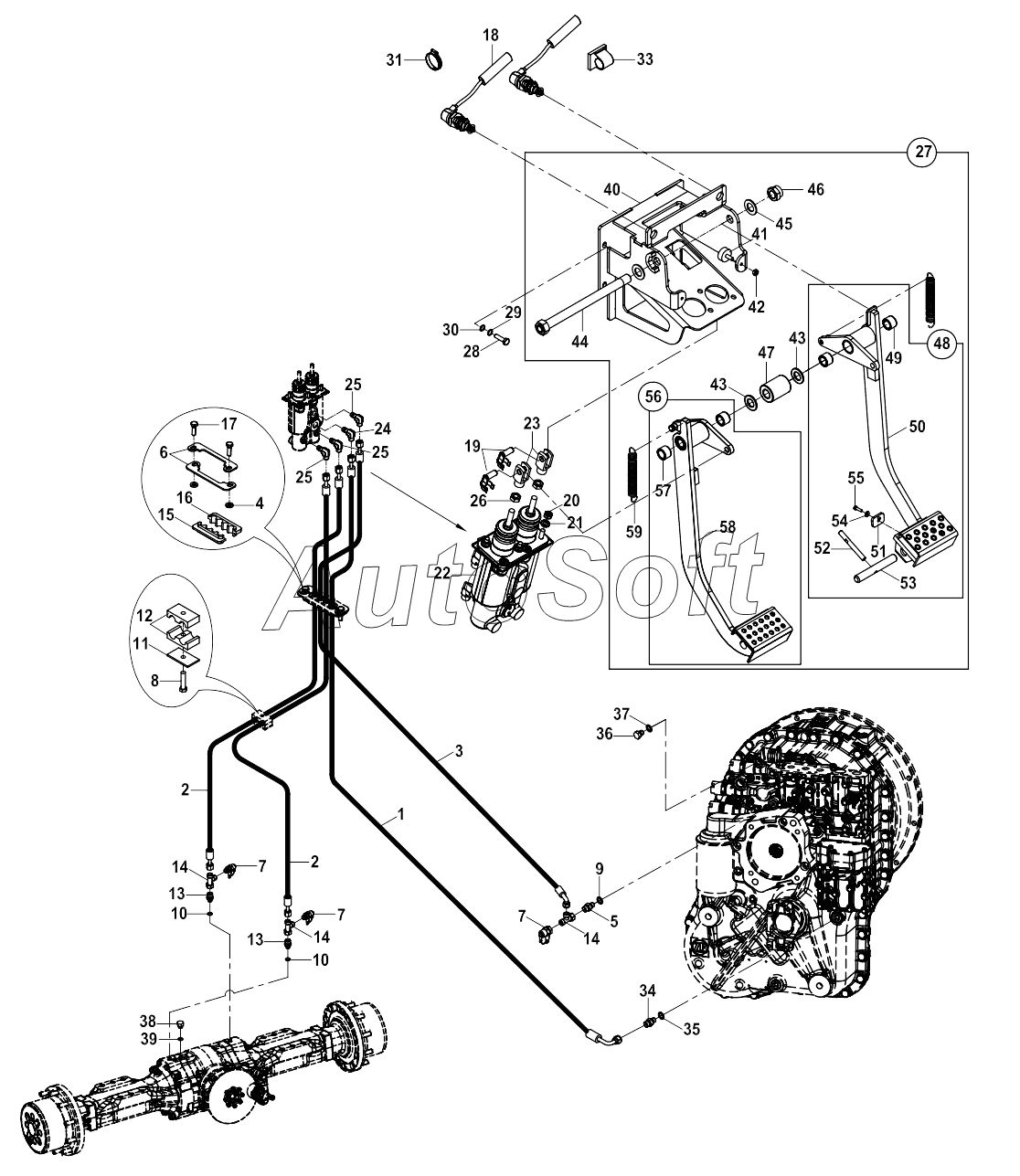

Каталог запасных частей к технике: Hidromek 102B Maestro-ZF (2012). BRAKE, CIRCUIT MOUNTING A19001-A19330
46
31
33
34
35
36
37
38
39
40
41
42
43
43
44
45
30
47
48
49
50
51
52
53
54
55
56
57
58
59
16
2
2
3
4
5
6
7
7
7
8
9
10
10
11
12
13
13
14
14
14
15
1
17
18
19
20
21
22
23
24
25
25
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***5 | Hose | |
| 2 | 6***0 | Hose | |
| 3 | 6***0 | Hose | |
| 4 | 8***6 | Washer | |
| 5 | 8***9 | Adapter | |
| 6 | 8***4 | Hose holder plate | |
| 7 | F***6 | Coupling, Screw | |
| 8 | N***0 | Bolt, Hex. | |
| 9 | N***4 | Washer, Pln. | |
| 10 | N***9 | O-Ring | |
| 11 | N***2 | COVER, CLAMP | |
| 12 | N***3 | Clamp | |
| 13 | N***5 | Connector | |
| 14 | N***1 | ADAPTER | |
| 15 | N***5 | Hose holder, rubber | |
| 16 | N***6 | Hose holder, rubber | |
| 17 | N***2 | Bolt, Hex. | |
| 18 | 5***0 | Switch | |
| 19 | F***6 | PIN | |
| 20 | N***2 | Nut | |
| 21 | N***1 | Washer, Pln. | |
| 22 | F***0 | Valve, brake | |
| 23 | F***1 | CLEVIS | |
| 24 | N***7 | Elbow | |
| 25 | N***4 | Elbow | |
| 26 | N***6 | Nut | |
| 27 | 0***7 | Brake pedal | |
| 28 | N***0 | Bolt, Cylinder Head | |
| 29 | N***1 | Washer, Pln. | |
| 30 | N***7 | WASHER M8 | |
| 31 | 5***0 | String | |
| 33 | 5***0 | Clip | |
| 34 | 8***0 | Nipple | |
| 35 | N***8 | O-ring | |
| 36 | 8***0 | PLUG | |
| 37 | N***9 | O-Ring | |
| 38 | 8***1 | Plug | |
| 39 | N***8 | O-RING | |
| 40 | 0***7 | Body | |
| 41 | 8***7 | Cover | |
| 42 | N***8 | Nut, Hex. | |
| 43 | 8***0 | Washer | |
| 44 | 0***0 | Pin | |
| 45 | N***9 | Washer, Pln. | |
| 46 | N***4 | NUT M16x1.5 | |
| 47 | 8***6 | Bushing | |
| 48 | 0***8 | Pedal, right | |
| 49 | 8***2 | Bushing | |
| 50 | 0***5 | Pedal, right | |
| 51 | 8***7 | Pedal stroke end bracket | |
| 52 | 0***3 | Pedal lock handle | |
| 53 | 0***2 | Pin lock | |
| 54 | N***2 | WASHER M5 | |
| 55 | N***8 | Screw | |
| 56 | 0***9 | Pedal, left | |
| 57 | 8***2 | Bushing | |
| 58 | 0***6 | Pedal, left | |
| 59 | 8***9 | Spring |
