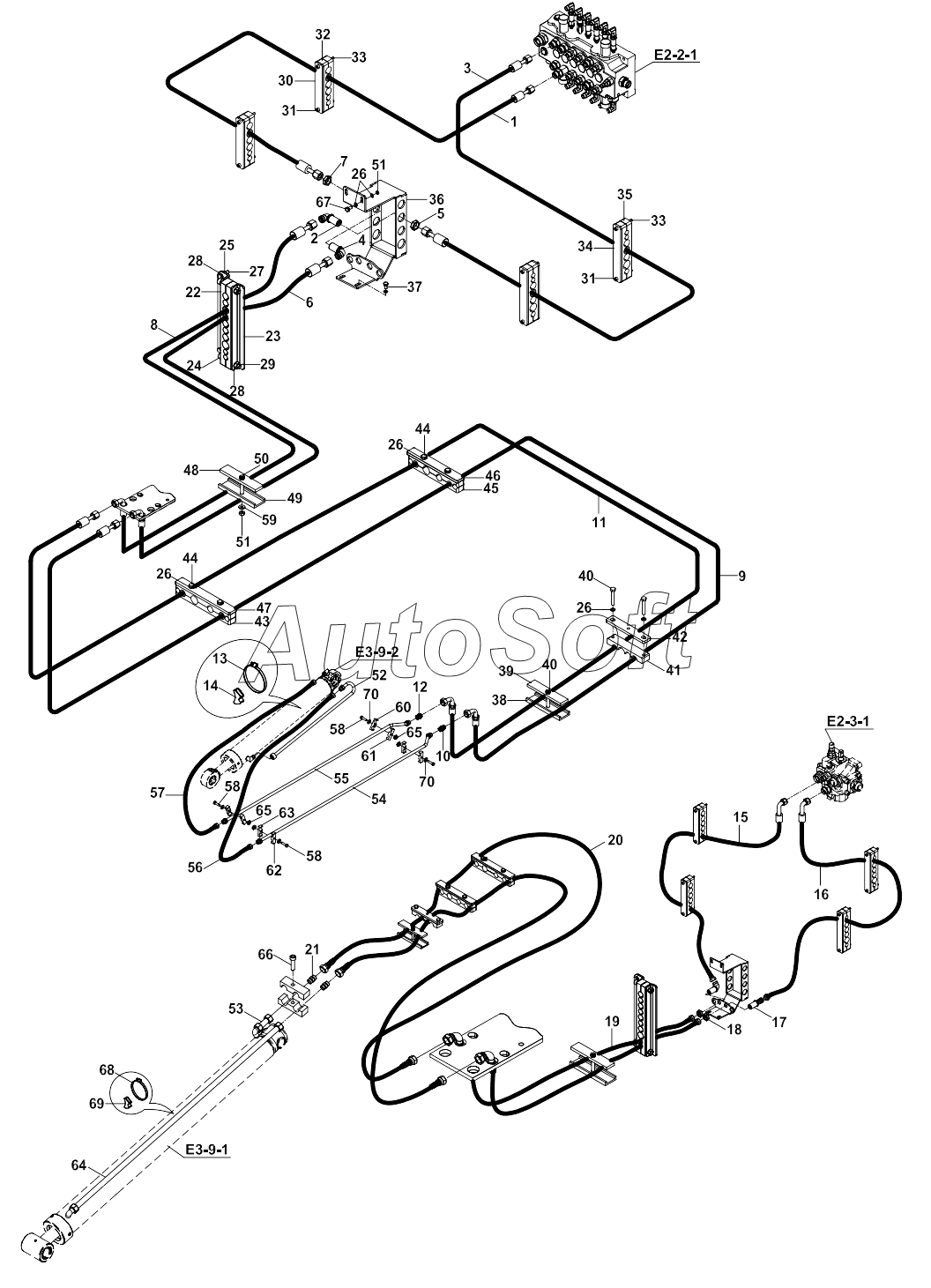

Каталог запасных частей к технике: Hidromek 102B Maestro-ZF (2012). CIRCUIT MOUNTING, RAM, BUCKET, TB A20727-
45
53
52
51
51
50
49
48
47
46
54
44
44
43
42
41
40
40
39
38
37
62
70
70
69
68
67
66
65
65
64
63
36
61
60
59
58
58
58
57
56
55
10
18
17
16
15
14
13
12
11
19
9
8
7
6
5
4
3
2
27
35
34
33
33
32
31
31
30
29
28
28
1
26
26
26
26
25
24
23
22
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | HOSE | |
| 2 | N***4 | ADAPTER | |
| 3 | 6***5 | HOSE | |
| 4 | N***2 | ADAPTER M24x1.5 | |
| 5 | 8***4 | NUT, M24x1.5 | |
| 6 | 6***0 | HOSE | |
| 7 | 8***6 | NUT, M26x1.5 | |
| 8 | 6***0 | HOSE | |
| 9 | 6***6 | Hose | |
| 10 | N***2 | ADAPTER | |
| 11 | 6***6 | Hose | |
| 12 | N***9 | ADAPTER | |
| 13 | N***0 | CLIP | |
| 14 | 8***0 | SUPPORTER, HOSE | |
| 15 | 6***0 | HOSE | |
| 16 | 6***5 | HOSE | |
| 17 | N***9 | ADAPTER | |
| 18 | 8***2 | NUT | |
| 19 | 6***0 | HOSE | |
| 20 | 6***5 | HOSE | |
| 21 | N***4 | ADAPTER | |
| 22 | N***7 | HOSE HOLDER, RUBBER | |
| 23 | 8***2 | HOSE HOLDER PLATE | |
| 24 | N***4 | Bolt, Cyl. Head | |
| 25 | N***2 | Nut | |
| 26 | N***4 | Washer | |
| 27 | N***6 | Bolt, Hex. | |
| 28 | N***5 | Retaining Ring | |
| 29 | N***6 | Nut | |
| 30 | 8***1 | HOSE HOLDER PLATE | |
| 31 | N***8 | Bolt | |
| 32 | N***1 | HOSE HOLDER, RUBBER | |
| 33 | N***0 | Nut | |
| 34 | 8***3 | HOSE HOLDER PLATE | |
| 35 | N***1 | HOSE HOLDER, RUBBER | |
| 36 | 0***9 | Adapter mounting plate | |
| 37 | N***8 | Bolt | |
| 38 | 8***2 | CLAMP PROTECTION | |
| 39 | 8***4 | HOSE HOLDER | |
| 40 | N***0 | Bolt, Hex. | |
| 41 | N***0 | HOSE HOLDER, RUBBER | |
| 42 | 8***5 | HOSE HOLDER PLATE | |
| 43 | N***2 | HOSE HOLDER, RUBBER | |
| 44 | N***6 | Bolt | |
| 45 | N***2 | HOSE HOLDER, RUBBER | |
| 46 | 8***8 | PIPE HOLDER | |
| 47 | 8***1 | PIPE HOLDER | |
| 48 | 8***3 | HOSE HOLDER | |
| 49 | 8***1 | HOSE HOLDER RUBBER | |
| 50 | N***4 | Bolt | |
| 51 | N***2 | Nut | |
| 52 | 4***9 | PIPE | |
| 53 | 4***1 | PIPE | |
| 54 | 4***1 | PIPE | |
| 55 | 4***0 | PIPE | |
| 56 | 6***5 | Hose | |
| 57 | 6***5 | Hose | |
| 58 | N***6 | Bolt | |
| 59 | N***1 | Washer, Pln. | |
| 60 | 8***5 | Hose holder, upper | |
| 61 | 8***6 | Hose holder, lower | |
| 62 | 8***2 | Hose holder, upper | |
| 63 | 8***1 | HOSE HOLDER, LOWER | |
| 64 | 4***1 | PIPE | |
| 65 | N***6 | Nut | |
| 66 | N***0 | Bolt | |
| 67 | N***6 | Bolt | |
| 68 | N***0 | Clamp | |
| 69 | 8***2 | HOSE SUPPORTER | |
| 70 | N***1 | Washer, Pln. |
