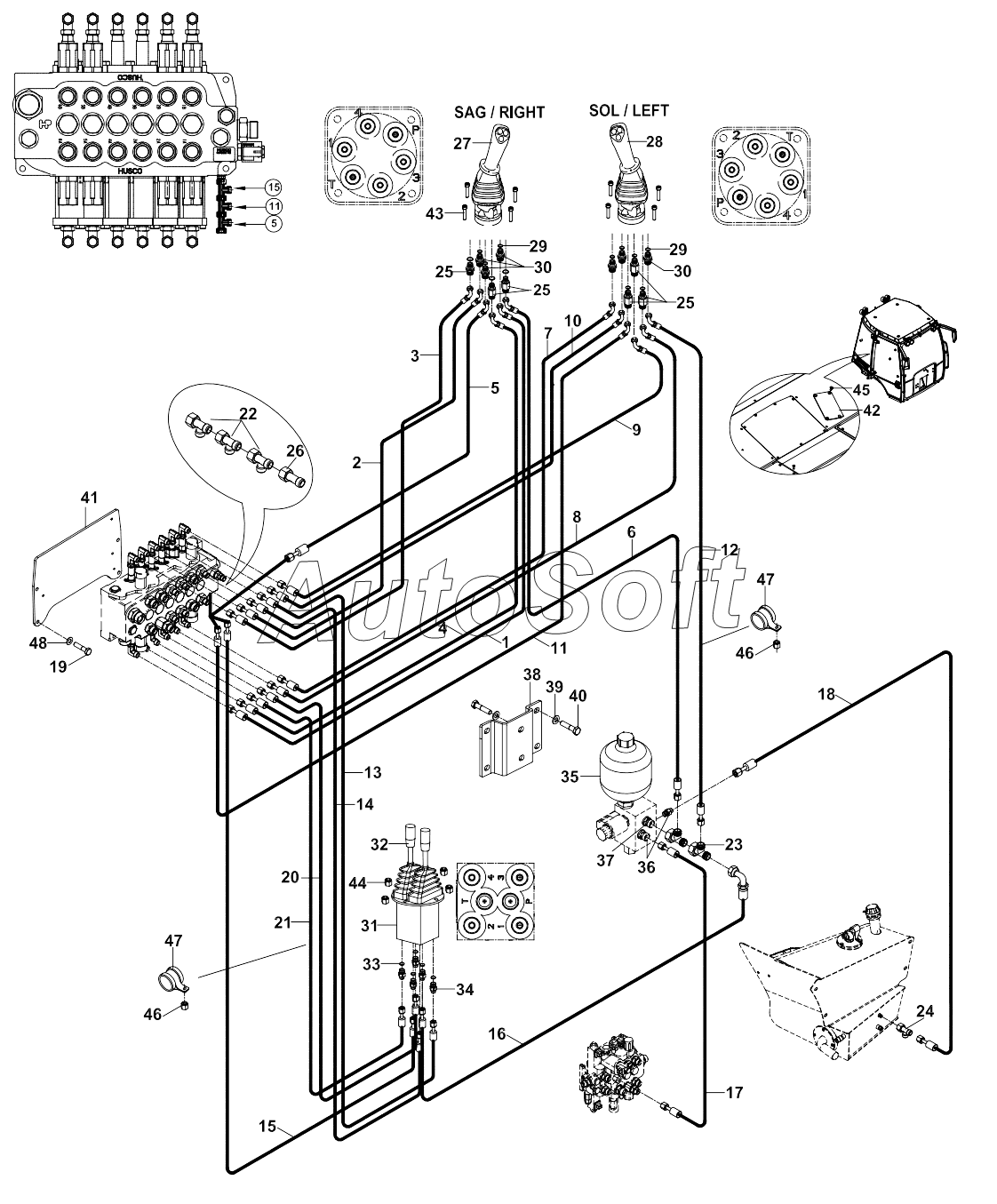

Каталог запасных частей к технике: Hidromek 102B Maestro-ZF (2012). CIRCUIT, HYDRAULIC, JOYSTICK, NB A19001-A21178
37
26
27
28
29
29
30
30
31
32
33
34
35
36
25
25
25
38
39
40
41
42
43
44
45
46
46
47
47
48
13
2
3
4
5
5
6
7
8
9
10
11
11
12
1
14
15
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Hose | |
| 2 | 6***0 | Hose | |
| 3 | 6***0 | Hose | |
| 4 | 6***0 | Hose | |
| 5 | 6***0 | Hose | |
| 6 | 6***0 | Hose | |
| 7 | 6***5 | Hose | |
| 8 | 6***0 | Hose | |
| 9 | 6***0 | Hose | |
| 10 | 6***5 | Hose | |
| 11 | 6***5 | Hose | |
| 12 | 6***0 | Hose | |
| 13 | 6***5 | Hose | |
| 14 | 6***5 | Hose | |
| 15 | 6***0 | Hose | |
| 16 | 6***5 | Hose | |
| 17 | 6***5 | Hose | |
| 18 | 6***5 | Hose | |
| 19 | N***2 | Bolt, Hex. | |
| 20 | 6***5 | Hose | |
| 21 | 6***5 | Hose | |
| 22 | N***1 | Tee | |
| 23 | N***1 | ADAPTER | |
| 24 | N***8 | Tee | |
| 25 | N***8 | Adapter | |
| 26 | 8***0 | Adapter nipple | |
| 27 | J***K | Joystick assy | |
| 28 | J***K | Joystick assy | |
| 29 | N***9 | O-Ring | |
| 30 | N***5 | Connector | |
| 31 | F***0 | Joystick, stabiliser | |
| 32 | 8***5 | Lever, joystick, stabiliser | |
| 33 | N***9 | O-Ring | |
| 34 | N***5 | Connector | |
| 35 | F***0 | Accumulator, hydac | |
| 36 | N***2 | Adapter | |
| 37 | N***0 | Adapter | |
| 38 | 0***6 | Bracket | |
| 39 | N***1 | Washer, Pln. | |
| 40 | N***4 | Bolt, Hex. | |
| 41 | 0***0 | Mounting plate | |
| 42 | 0***1 | Cover | |
| 43 | N***2 | Bolt | |
| 44 | N***0 | Nut | |
| 45 | N***6 | Screw | |
| 46 | N***8 | Nut | |
| 47 | N***0 | Clip | |
| 48 | N***5 | WASHER M12 |
