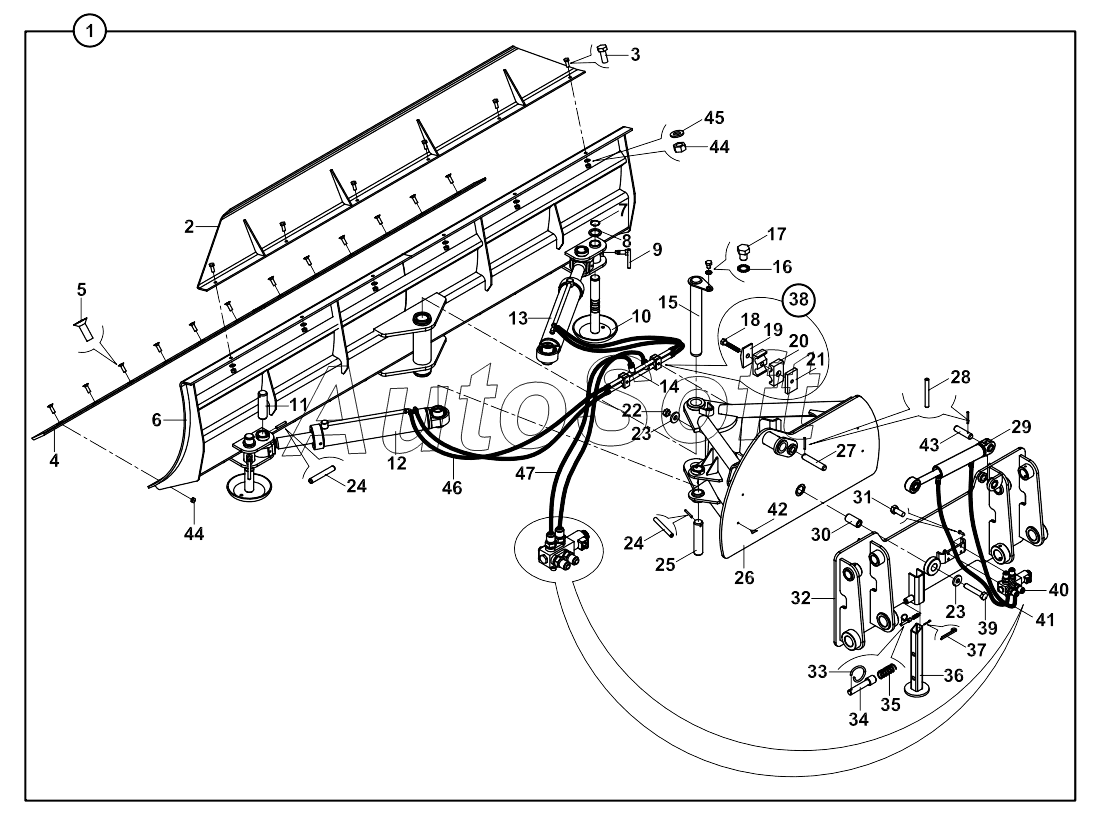

Каталог запасных частей к технике: Hidromek 102B Maestro-ZF (2012). LEVELLING BLADE, WITH TWO AXIS TURN A19001-
39
27
28
29
30
31
32
33
34
35
36
37
38
26
40
41
42
43
44
44
45
46
47
48
49
50
14
2
3
4
5
6
7
8
9
10
11
12
13
1
15
16
17
18
19
20
21
22
23
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Levelling blade, assy | |
| 2 | 0***0 | Upper plate | |
| 3 | N***6 | Bolt, Hex. | |
| 4 | 0***5 | Blade | |
| 5 | N***6 | Bolt | |
| 6 | 0***0 | Blade, assy | |
| 7 | N***6 | Retaining ring | |
| 8 | 8***0 | Washer | |
| 9 | 0***0 | Adjusting lever | |
| 10 | 0***0 | Front foot | |
| 11 | 8***0 | Pin | |
| 12 | R***T | Ram, right | |
| 13 | R***T | Ram, left | |
| 14 | 4***5 | Pipe | |
| 15 | 8***0 | Pin | |
| 16 | N***3 | WASHER M16 | |
| 17 | N***6 | BOLT M16x20 | |
| 18 | N***6 | BOLT, M6x35 | |
| 19 | N***2 | COVER, CLAMP | |
| 20 | N***3 | CLAMP BODY | |
| 21 | N***1 | Base, clamp | |
| 22 | N***2 | Nut | |
| 23 | 8***8 | Washer | |
| 24 | N***8 | PIN, EXPANSION | |
| 25 | 8***5 | Pin | |
| 26 | 0***0 | Body | |
| 27 | 8***3 | Pin | |
| 28 | N***8 | Pin, expansion | |
| 29 | R***M | RAM | |
| 30 | 8***0 | Bushing | |
| 31 | N***4 | Bolt, Hex. | |
| 32 | 0***0 | Mounting body | |
| 33 | 0***9 | Ring | |
| 34 | 8***0 | Pin | |
| 35 | 8***0 | Spring | |
| 36 | 0***0 | Rear foot | |
| 37 | N***5 | Pin, Split | |
| 38 | N***0 | Calmp, assy | |
| 39 | N***2 | Bolt | |
| 40 | F***0 | Selenoid valve | |
| 41 | 6***0 | Hose | |
| 42 | N***0 | Lubricants | |
| 43 | 8***0 | Pin | |
| 44 | N***2 | Nut, Hex. | |
| 45 | N***1 | Washer | |
| 46 | 6***0 | Hose | |
| 47 | 6***0 | Hose | |
| 48 | N***2 | Washer | |
| 49 | N***0 | ADAPTER | |
| 50 | N***0 | ADAPTER |
