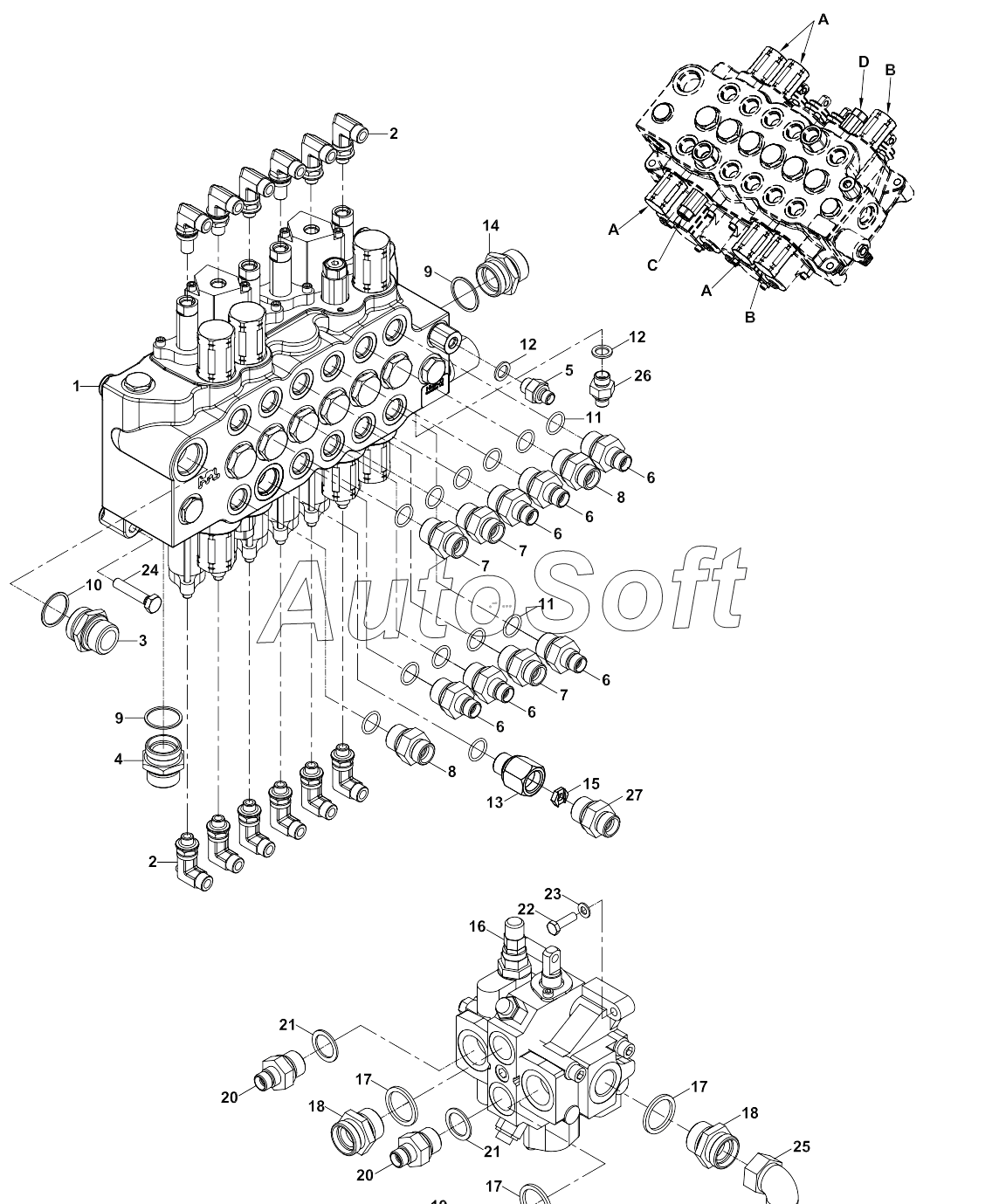

Каталог запасных частей к технике: Hidromek 102B Maestro-ZF (2012). BACKHOE CONTROL VALVE BLOCK AND ADAPTERS, JY+TB A19001-
16
27
26
25
24
23
22
21
21
20
20
19
18
18
17
17
17
1
15
14
13
12
12
11
11
10
9
9
8
8
7
7
7
6
6
6
6
6
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***2 | Backhoe control valve block | |
| 10 | N***9 | O-RING | |
| 11 | N***3 | O-ring | |
| 12 | N***8 | O-RING | |
| 13 | 8***5 | ADAPTER | |
| 14 | 8***0 | ADAPTER | |
| 15 | 0***9 | RESTRICTOR | |
| 16 | H***1 | Valve, bucher | |
| 17 | N***0 | Washer | |
| 18 | 8***0 | ADAPTER | |
| 19 | 8***6 | ADAPTER | |
| 2 | N***9 | Adapter | |
| 20 | 8***9 | ADAPTER | |
| 21 | N***5 | WASHER | |
| 22 | N***4 | BOLT M8x30 | |
| 23 | N***7 | WASHER M8 | |
| 24 | N***6 | Bolt, Cyl. Hd. | |
| 25 | N***4 | ADAPTER, ELBOW | |
| 26 | N***4 | ADAPTER, ELBOW | |
| 27 | 8***2 | Adapter | |
| 3 | 8***0 | ADAPTER | |
| 4 | 8***0 | ADAPTER | |
| 5 | 8***0 | ADAPTER | |
| 6 | 8***0 | ADAPTER | |
| 7 | 8***0 | ADAPTER | |
| 8 | 8***0 | ADAPTER | |
| 9 | N***9 | O-RING | |
| A | S***4 | Relief valve assy | |
| B | S***3 | Relief valve assy | |
| C | S***8 | Relief valve assy | |
| D | S***7 | Relief valve assy |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
