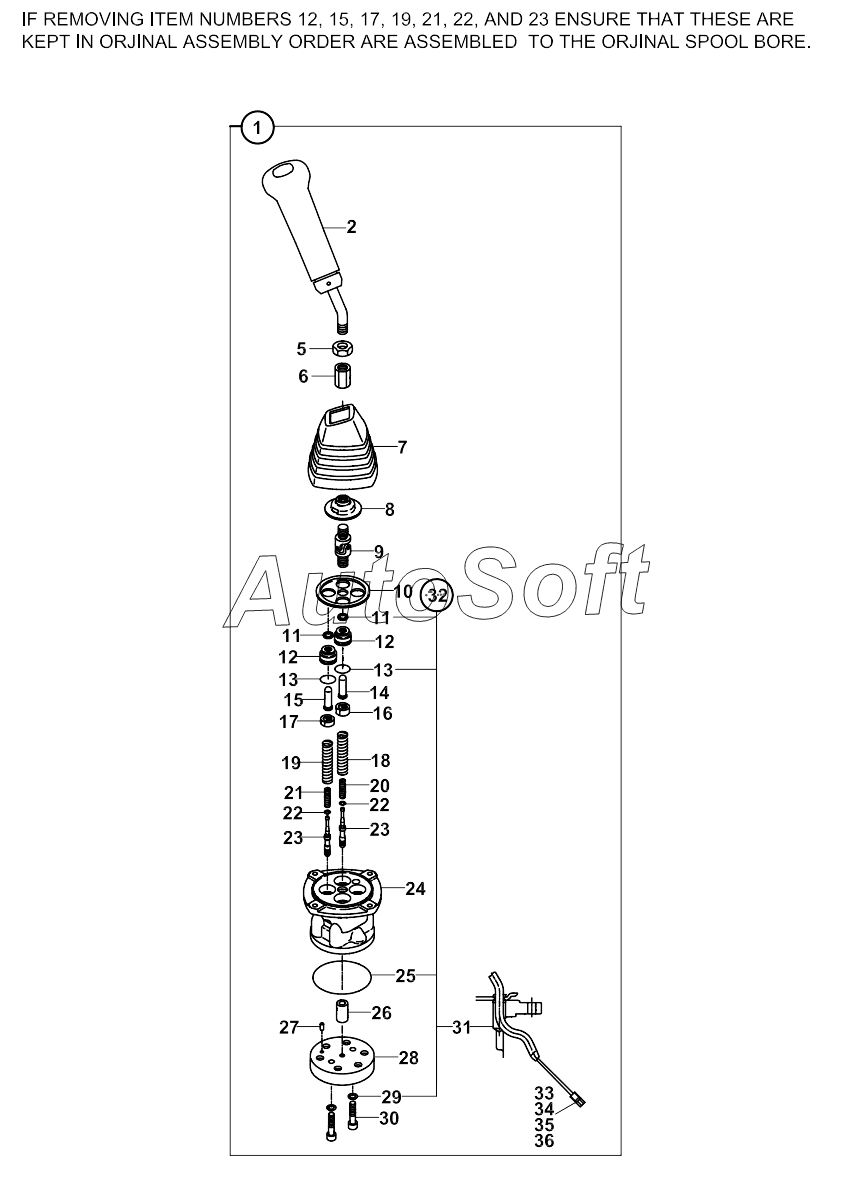

Каталог запасных частей к технике: Hidromek 102B Maestro-ZF (2012). REMOTE CONTROL VALVE, LEFT, BACKHOE A19001-
29
21
22
22
23
23
24
25
26
27
28
20
30
31
32
33
34
35
36
12
12
2
5
6
7
8
9
10
11
11
1
13
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H***2 | Joistic ass' y, l/ h | |
| 2 | S***1 | Knob | |
| 5 | S***5 | Nut | |
| 6 | S***6 | Nut | |
| 7 | S***7 | Bellows | |
| 8 | S***9 | Plate | |
| 9 | S***7 | Joint | |
| 10 | S***0 | Plate | |
| 11 | S***8 | Seal | |
| 12 | S***4 | Plug | |
| 13 | S***0 | O-ring | |
| 14 | S***3 | Rod | |
| 15 | S***2 | Rod | |
| 16 | S***4 | Seat | |
| 17 | S***3 | Seat | |
| 18 | S***2 | Spring | |
| 19 | S***1 | Spring | |
| 20 | S***0 | Spring | |
| 21 | S***9 | Spring | |
| 22 | S***1 | Washer 2 | |
| 23 | S***5 | Spool | |
| 24 | S***5 | Casing | |
| 25 | S***3 | O-ring | |
| 26 | S***1 | Bush | |
| 27 | S***2 | Pin | |
| 28 | S***4 | Plate | |
| 29 | S***0 | Washer 2 | |
| 30 | S***2 | Screw | |
| 31 | S***8 | Bush | |
| 32 | S***0 | Seal kit | |
| 33 | S***8 | Terminal | |
| 34 | S***5 | Housing | |
| 35 | S***6 | Double lock plate | |
| 36 | S***7 | Wire seal |
