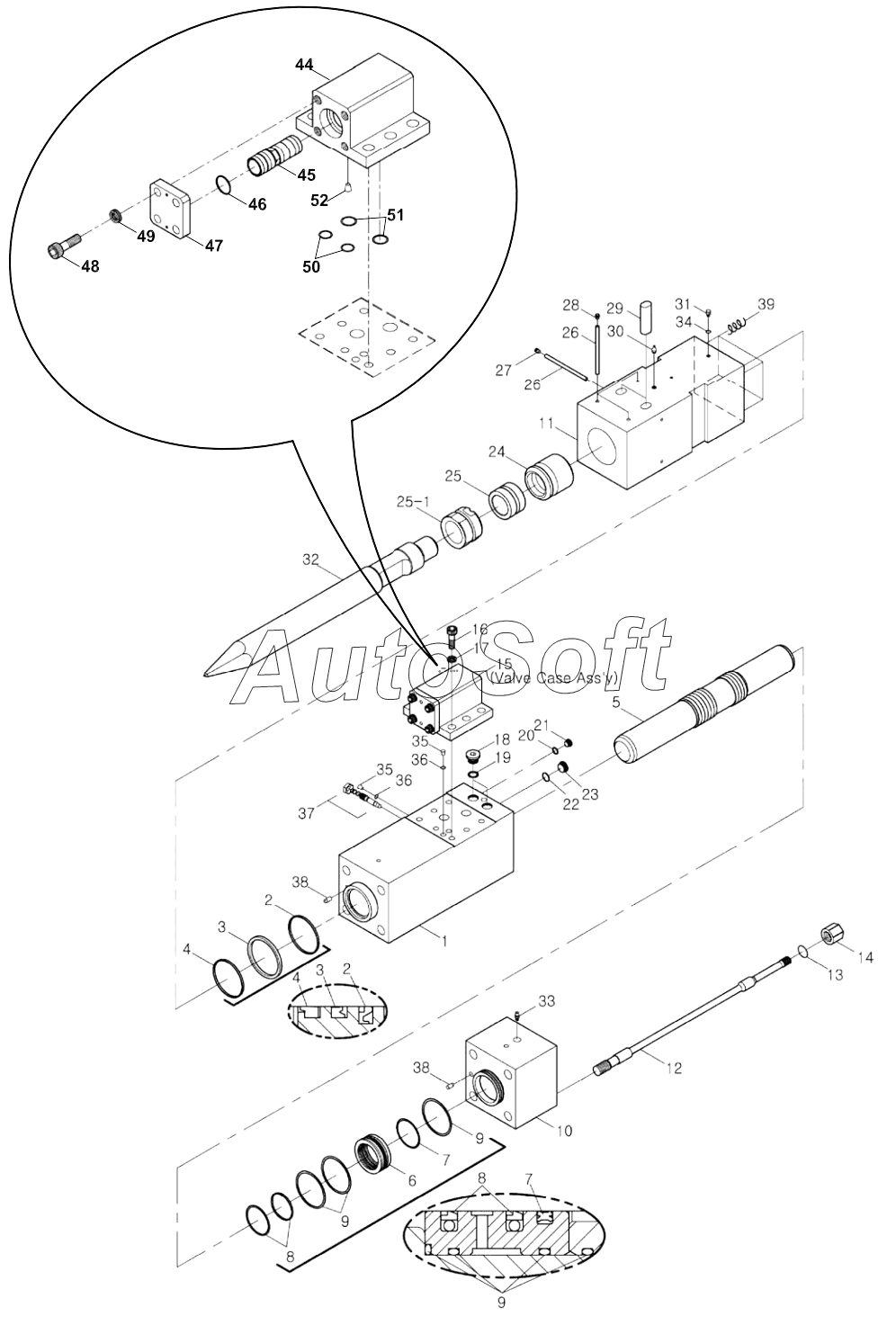

Каталог запасных частей к технике: Hidromek 102B Maestro-ZF (2012). BREAKER, DEMO DMB70 A19001-
39
29
30
31
32
33
34
35
35
36
36
37
38
38
28
40
41
42
43
44
45
46
47
48
49
50
51
52
15
2
2
3
3
4
4
5
6
7
7
8
8
9
9
9
10
11
12
13
14
1
16
17
18
19
20
21
22
23
24
25
26
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | S***7 | Bolt | |
| 10 | S***3 | Cap head | |
| 11 | S***4 | Front head | |
| 12 | S***6 | Bolt through | |
| 13 | S***8 | Washer, for t bolt | |
| 14 | S***7 | Knock pin | |
| 15 | S***9 | Valve case assy | |
| 16 | S***5 | Bolt, socket | |
| 17 | S***0 | Washer, nord lock | |
| 18 | S***6 | Plug, hex Socket | |
| 19 | S***6 | O-ring | |
| 2 | S***7 | Ring, buffer | |
| 20 | S***9 | O-ring | |
| 21 | S***6 | Plug, hex Socket | |
| 22 | S***9 | O-ring | |
| 23 | S***8 | Plug, hex Socket | |
| 24 | S***2 | Ring thrust | |
| 25 | S***2 | Front cover | |
| 25-1 | S***1 | Front cover | |
| 26 | S***4 | Pin stop | |
| 27 | S***6 | Plug, screw+rubber | |
| 28 | S***6 | Plug, screw+rubber | |
| 29 | S***1 | Pin chisel | |
| 3 | S***3 | U-packing | |
| 30 | S***0 | Grease nipple | |
| 31 | S***5 | Plug hollow | |
| 32 | F***0 | Chisel | |
| 32-1 | F***5 | Chisel | |
| 32-2 | F***5 | Chisel | |
| 32-3 | F***4 | Chisel | |
| 33 | S***2 | Screw coupling | |
| 34 | S***7 | O-ring | |
| 35 | S***7 | Plug, hex Socket | |
| 36 | S***1 | O-ring | |
| 37 | S***5 | Adjust ass'y | |
| 38 | S***7 | Pin knock | |
| 39 | S***5 | Heli coil | |
| 4 | S***5 | Dust seal | |
| 40 | S***6 | Seal kit, all | |
| 41 | S***1 | Seal kit, cylinder | |
| 42 | S***2 | Seal kit, valve case | |
| 43 | S***0 | Through bolt set | |
| 44 | S***9 | Case, valve | |
| 45 | S***3 | Valve | |
| 46 | S***8 | O-ring | |
| 47 | S***5 | Plate, valve | |
| 48 | S***0 | Washer, nord lock | |
| 49 | S***0 | Bolt, socket | |
| 5 | S***9 | Piston | |
| 50 | S***3 | O-ring | |
| 51 | S***7 | O-ring | |
| 52 | S***0 | Plug, choke | |
| 6 | S***8 | Bush, cylinder | |
| 7 | S***0 | Quad ring | |
| 8 | S***1 | Seal step | |
| 9 | S***1 | O-ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
