Каталог запасных частей к технике: Hidromek 102B Maestro-ZF (2012). BREAKER, ALICON B70 A20945-
44
44
32
33
33
34
35
35
35
36
36
36
37
37
38
38
39
39
40
41
42
43
43
31
45
45
46
47
48
49
50
51
52
53
54
55
17
2
3
4
5
5
6
7
8
8
9
9
10
11
12
13
14
15
16
1
18
19
20
21
22
23
23
24
25
26
26
27
28
29
29
30

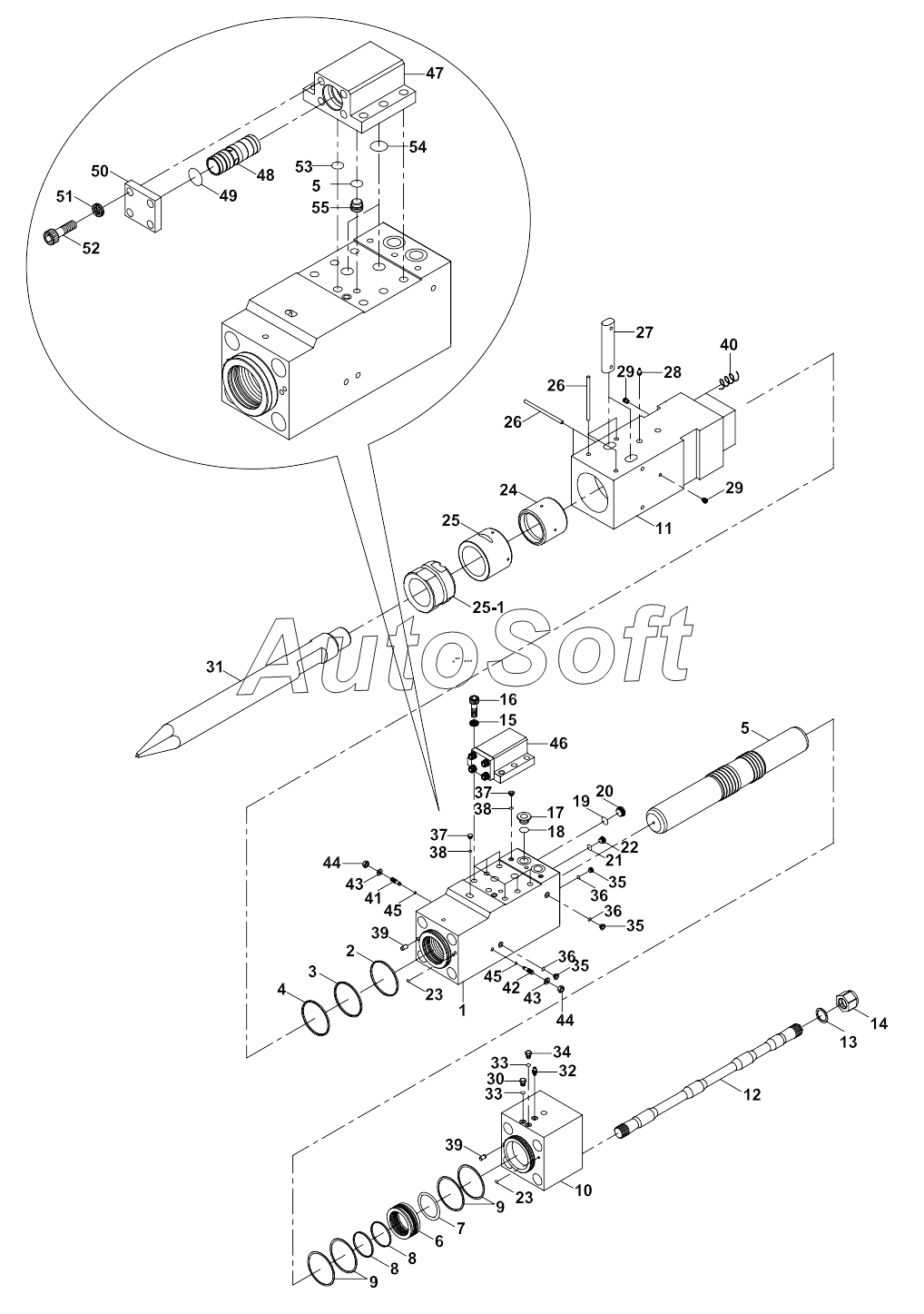

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | S***2 | Cylinder | |
| 10 | S***7 | Cap head | |
| 11 | S***8 | Front head | |
| 12 | S***2 | Bolt through | |
| 13 | S***3 | Washer, for t bolt | |
| 14 | S***7 | Knock pin | |
| 15 | S***0 | Washer, nord lock | |
| 16 | S***5 | Bolt, socket | |
| 17 | S***6 | Plug, hex Socket | |
| 18 | S***6 | O-ring | |
| 19 | S***9 | O-ring | |
| 2 | S***7 | Ring, buffer | |
| 20 | S***6 | Plug, hex Socket | |
| 21 | S***9 | O-ring | |
| 22 | S***8 | Plug, hex Socket | |
| 23 | S***3 | O-ring | |
| 24 | S***8 | Ring, thrust | |
| 25 | S***1 | Front cover | |
| 25-1 | S***5 | Front cover | |
| 26 | S***5 | Pin | |
| 27 | S***1 | Pin chisel | |
| 28 | S***0 | Grease nipple | |
| 29 | S***5 | Plug hollow | |
| 3 | S***3 | U-packing | |
| 30 | S***8 | Air cap ass'y | |
| 31 | F***0 | Chisel | |
| 31-1 | F***5 | Chisel | |
| 31-2 | F***0 | Chisel | |
| 31-3 | F***2 | Chisel | |
| 32 | S***2 | Screw coupling | |
| 33 | S***7 | O-ring | |
| 34 | S***0 | Plug, hex Socket | |
| 35 | S***3 | Plug | |
| 36 | S***4 | O-ring | |
| 37 | S***4 | Plug, hex Socket | |
| 38 | S***5 | O-ring | |
| 39 | S***7 | Pin knock | |
| 4 | S***5 | Dust seal | |
| 40 | S***5 | Heli coil | |
| 41 | S***7 | Valve, auto control | |
| 42 | S***3 | Selector | |
| 43 | S***8 | Washer | |
| 44 | S***4 | Nut | |
| 45 | S***6 | O-ring | |
| 46 | S***1 | Valve case assy | |
| 47 | S***8 | Case, valve | |
| 48 | S***3 | Valve | |
| 49 | S***8 | O-ring | |
| 5 | S***9 | Piston | |
| 50 | S***2 | Plate, valve | |
| 51 | S***0 | Washer, nord lock | |
| 52 | S***0 | Bolt, socket | |
| 53 | S***3 | O-ring | |
| 54 | S***7 | O-ring | |
| 55 | S***0 | Plug, choke | |
| 6 | S***3 | Bush, cylinder | |
| 7 | S***0 | Quad ring | |
| 8 | S***1 | Seal step | |
| 9 | S***1 | O-ring | |
| K1 | S***8 | Seal kit, all | |
| K2 | S***9 | Seal kit, cylinder | |
| K3 | S***2 | Seal kit, valve case | |
| T1 | S***0 | Through bolt set |
