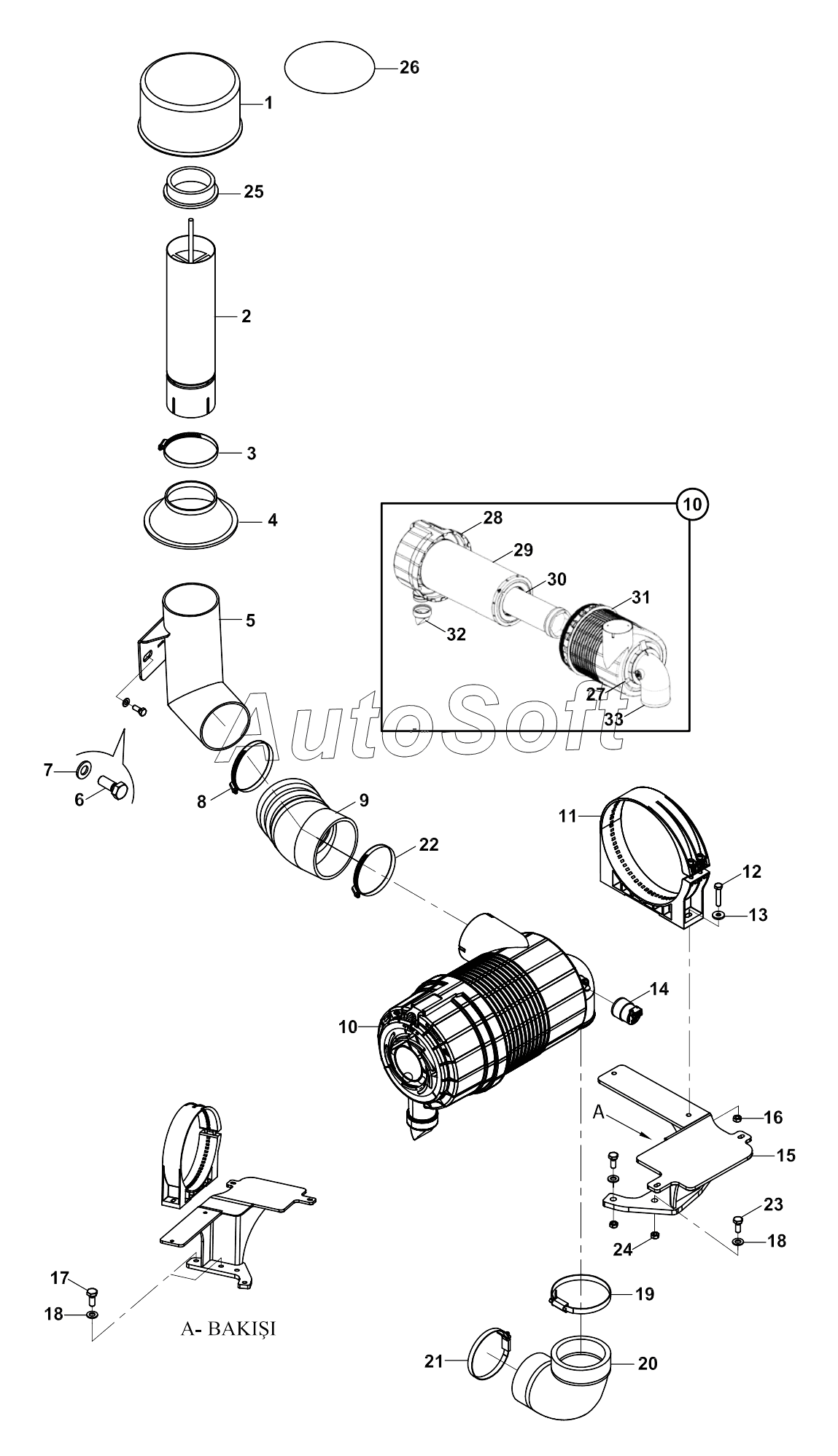

Каталог запасных частей к технике: Hidromek 102B Maestro-ZF (2012). AIR FILTER AND MOUNTINGS A19001-
25
17
18
18
19
20
21
22
23
24
16
26
27
28
29
30
31
32
33
10
10
2
3
4
5
6
7
8
9
1
11
12
13
14
14
14
14
14
14
14
14
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***2 | Filter, pre- cleaner | |
| 2 | 0***5 | Dust retainer pipe | |
| 3 | N***0 | Clamp | |
| 4 | F***0 | DUST VALVE | |
| 5 | 0***0 | Elbow, air filter | |
| 6 | N***2 | Bolt, Hex. | |
| 7 | N***5 | Washer | |
| 8 | N***0 | Clamp | |
| 9 | 8***8 | Hose | |
| 10 | F***2 | Filter | |
| 11 | F***3 | Bracket | |
| 12 | N***6 | Bolt | |
| 13 | N***1 | Washer, Pln. | |
| 14 | 5***0 | Switch | |
| 14 | 5***1 | Switch | |
| 14 | F***6 | Switch | |
| 15 | 0***3 | Bracket | |
| 16 | N***2 | Nut | |
| 17 | N***2 | Bolt, Hex. | |
| 18 | N***5 | Washer | |
| 19 | N***0 | Clamp | |
| 20 | 8***9 | Hose | |
| 21 | N***0 | Clamp | |
| 22 | N***0 | Clamp | |
| 23 | N***6 | Bolt, Hex. | |
| 24 | N***6 | Nut | |
| 25 | F***0 | Clamp | |
| 26 | Y***4 | Decal | |
| 27 | F***7 | Protection cap | |
| 28 | F***4 | Cover assy | |
| 29 | F***0 | Main element assy | |
| 30 | F***1 | Safety element assy | |
| 31 | F***5 | Body | |
| 32 | F***6 | Vacuator valve | |
| 33 | F***3 | Elbow |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
