Каталог запасных частей к технике: Hidromek 102B Maestro-ZF (2012). AUGER A19001-
17
17
29
28
27
26
25
24
23
22
22
22
22
21
20
19
19
19
19
18
17
17
1
16
15
15
14
13
12
12
11
11
10
9
8
8
8
7
6
6
5
5
4
3
2

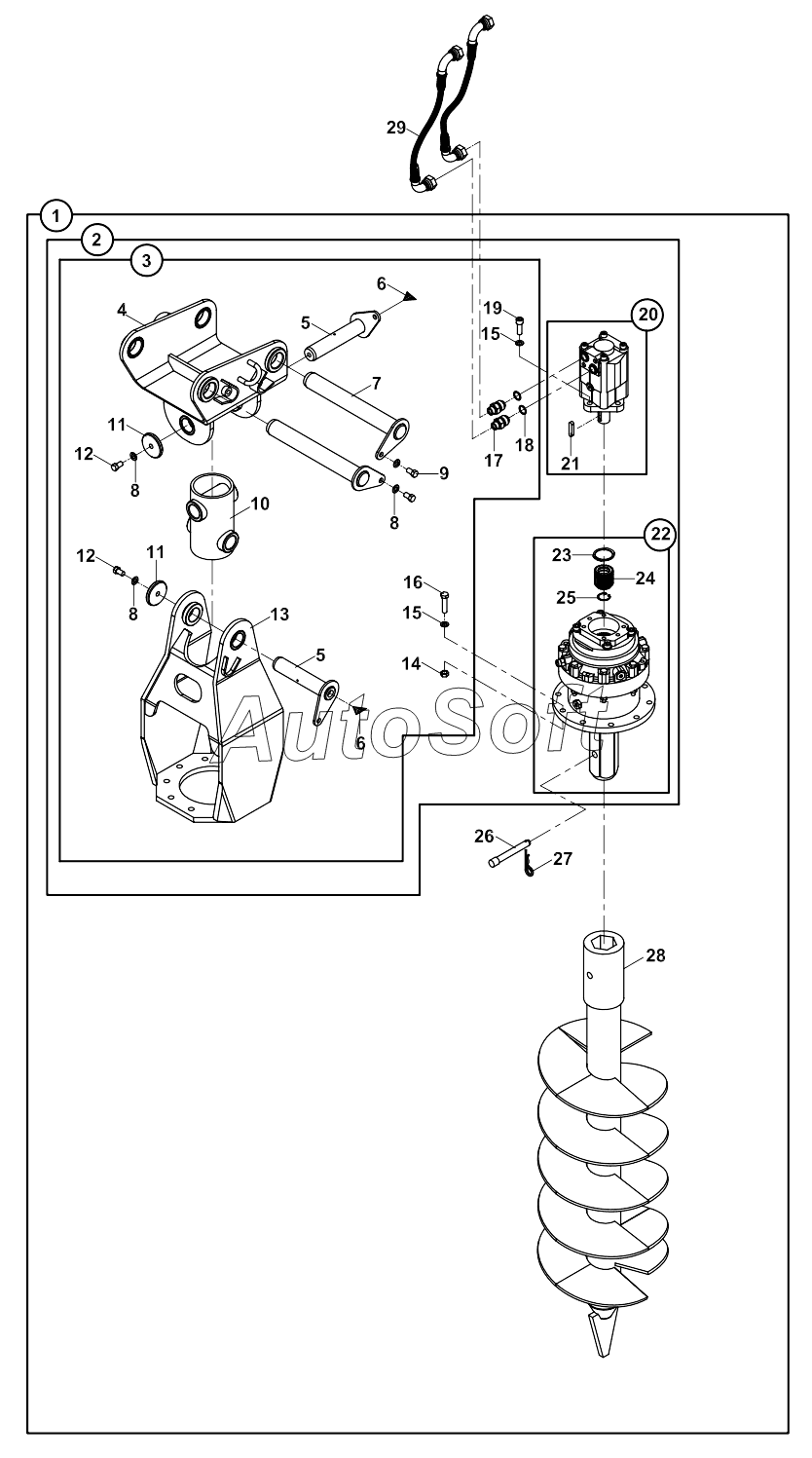

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Auger, assy | |
| 2 | 0***0 | Bracket, assy | |
| 3 | 0***1 | Bracket, assy | |
| 4 | 0***0 | Bracket, upper | |
| 5 | 8***8 | Pin, pivot | |
| 6 | N***0 | Lubricants | |
| 7 | 8***0 | PIN | |
| 8 | N***6 | WASHER M12 | |
| 9 | N***8 | BOLT M12x20 | |
| 10 | 0***0 | Connector, joint | |
| 11 | 8***5 | Washer | |
| 12 | N***2 | Bolt, Hex. | |
| 13 | 0***0 | Bracket, lower | |
| 14 | N***2 | Nut, Hex. | |
| 15 | N***1 | Washer | |
| 16 | N***6 | BOLT M12x50 | |
| 17 | 8***5 | Adapter | |
| 17 | 8***6 | ADAPTER | |
| 18 | N***2 | WASHER | |
| 19 | N***8 | BOLT M12x35 | |
| 19 | N***8 | Bolt | |
| 20 | F***0 | Motor, hydraulic | |
| 21 | N***8 | Wedge | |
| 22 | F***0 | Gear box, planetary | |
| 22 | F***0 | Gear box, planetary | |
| 23 | N***0 | RETAINING RING | |
| 24 | F***0 | Coupling | |
| 25 | N***1 | Retaining ring | |
| 26 | 8***0 | Pin | |
| 27 | N***4 | Pin | |
| 28 | 0***0 | Auger | |
| 29 | 6***0 | Hose |
