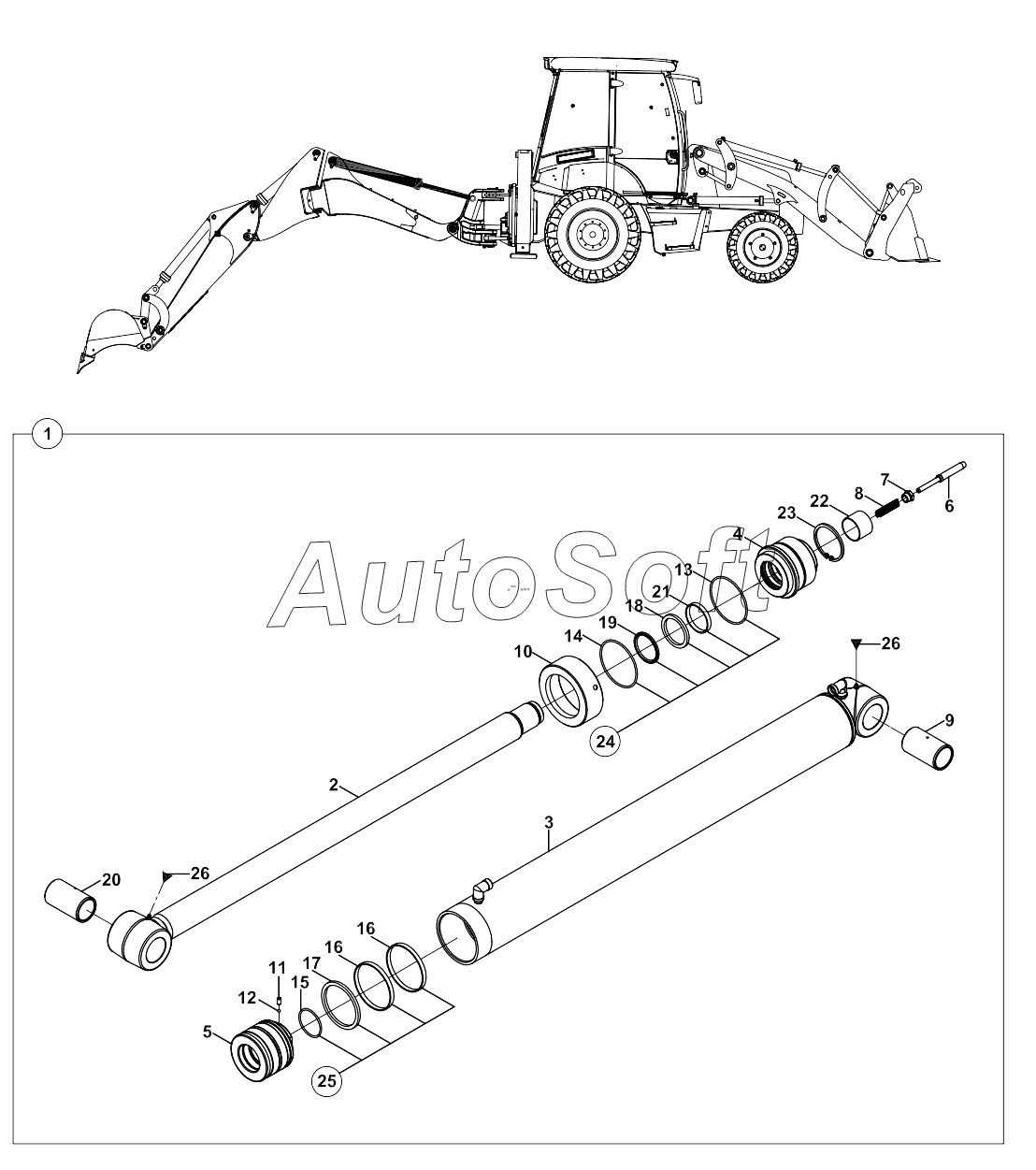

Каталог запасных частей к технике: Hidromek 102B Maestro-ZF (2012). RAM, MAIN BOOM, BACKHOE, WITH PROTECTION VALVE A20119-
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***9 | Ram, main boom | |
| 2 | 2***8 | Rod | |
| 3 | 2***5 | Cylinder | |
| 4 | 2***5 | Cap, end | |
| 5 | 2***2 | Piston | |
| 6 | 8***0 | Plunger, restrictor | |
| 7 | 8***0 | Bolt, plunger | |
| 8 | 8***0 | Spring | |
| 9 | 8***4 | Bushing | |
| 10 | 2***5 | Cover | |
| 11 | N***0 | Setscrew | |
| 12 | N***0 | Steel ball | |
| 13 | N***6 | O-ring, end cap | |
| 14 | N***0 | O-ring, cover | |
| 15 | N***3 | O-ring, piston | |
| 16 | N***7 | Guide ring, end cap | |
| 17 | N***6 | Seal, piston | |
| 18 | N***3 | U-cap | |
| 19 | N***7 | Scraper | |
| 20 | 8***8 | Bushing | |
| 21 | N***2 | U-cap | |
| 22 | N***0 | Bushing | |
| 23 | N***2 | Retaining ring | |
| 24 | S***8 | Seal kit, end cap | |
| 25 | S***6 | Seal kit, piston | |
| 26 | N***0 | Grease nipple |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
