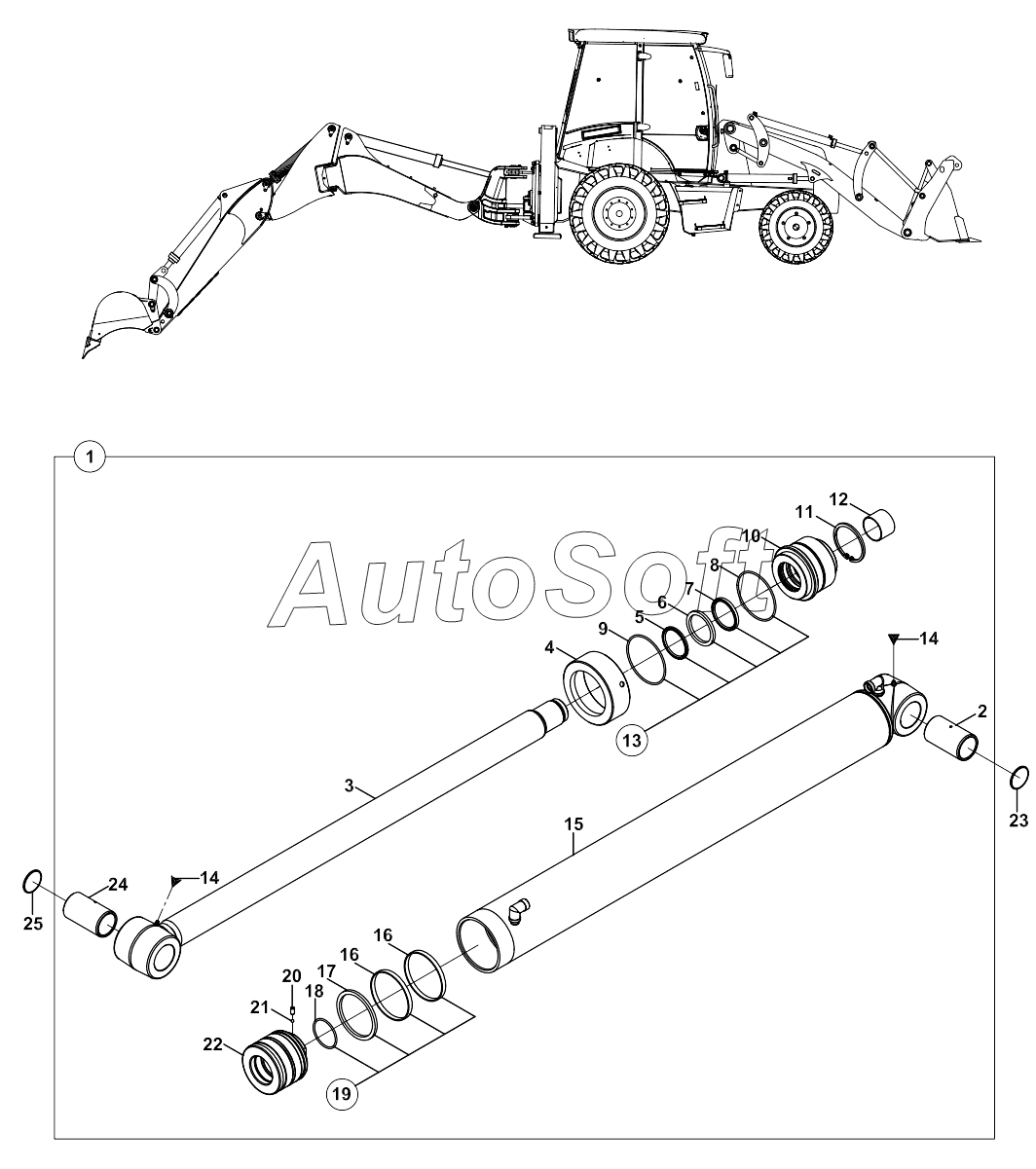

Каталог запасных частей к технике: Hidromek 102B Maestro-ZF (2012). RAM, DIPPER, BACKHOE A19001-
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Ram, dipper | |
| 2 | 8***4 | Bushing | |
| 3 | 2***8 | Rod | |
| 4 | 2***5 | Cover | |
| 5 | N***6 | Scraper | |
| 6 | N***6 | U-cap | |
| 7 | N***5 | U-cap | |
| 8 | N***6 | O-ring, end cap | |
| 9 | N***0 | O-ring, cover | |
| 10 | 2***7 | Cap, end | |
| 11 | N***0 | Retaining ring | |
| 12 | N***0 | Bushing | |
| 13 | S***7 | Seal kit, end cap | |
| 14 | N***0 | Grease nipple | |
| 15 | 2***4 | Cylinder | |
| 16 | N***7 | Guide ring, end cap | |
| 17 | N***6 | Seal, piston | |
| 18 | N***5 | O-ring, piston | |
| 19 | S***7 | Seal kit, piston | |
| 20 | N***0 | Setscrew | |
| 21 | N***0 | Steel ball | |
| 22 | 2***3 | Piston | |
| 23 | N***5 | Scraper | |
| 24 | 8***5 | Bushing | |
| 25 | N***5 | Scraper |
