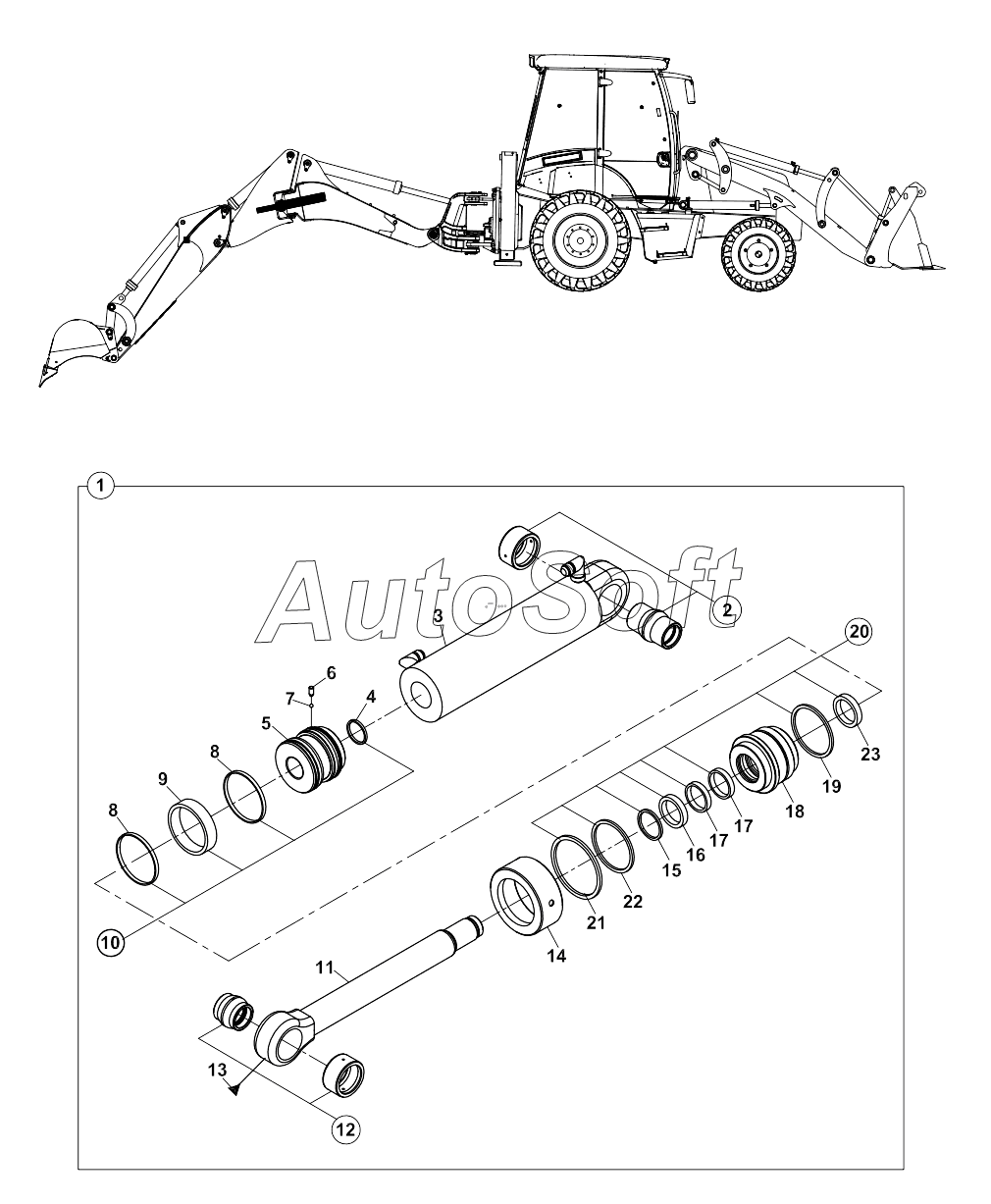

Каталог запасных частей к технике: Hidromek 102B Maestro-ZF (2012). RAM, ARTICULATED BOOM A20119-
12
23
22
21
20
19
18
17
17
16
15
14
13
1
11
10
9
8
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Ram, boom | |
| 2 | 2***0 | Radial, spherical plain bearing | |
| 3 | 2***0 | Cylinder | |
| 4 | N***5 | O-ring, piston | |
| 5 | 2***0 | Piston | |
| 6 | N***8 | Setscrew | |
| 7 | N***0 | Steel ball | |
| 8 | N***5 | Guide ring | |
| 9 | N***0 | Seal, piston | |
| 10 | S***5 | Seal kit, piston | |
| 11 | 2***8 | Rod | |
| 12 | 2***0 | Radial, spherical plain bearing | |
| 13 | N***0 | Grease nipple | |
| 14 | 2***0 | Cap | |
| 15 | N***5 | Scraper | |
| 16 | N***3 | U-cap | |
| 17 | N***7 | Guide ring, end cap | |
| 18 | 2***0 | Cap, end | |
| 19 | N***0 | O-ring, end cap | |
| 20 | S***0 | Seal kit, end cap | |
| 21 | N***1 | O-ring, end cap | |
| 22 | N***0 | O-ring, end cap | |
| 23 | N***6 | U-cap |
