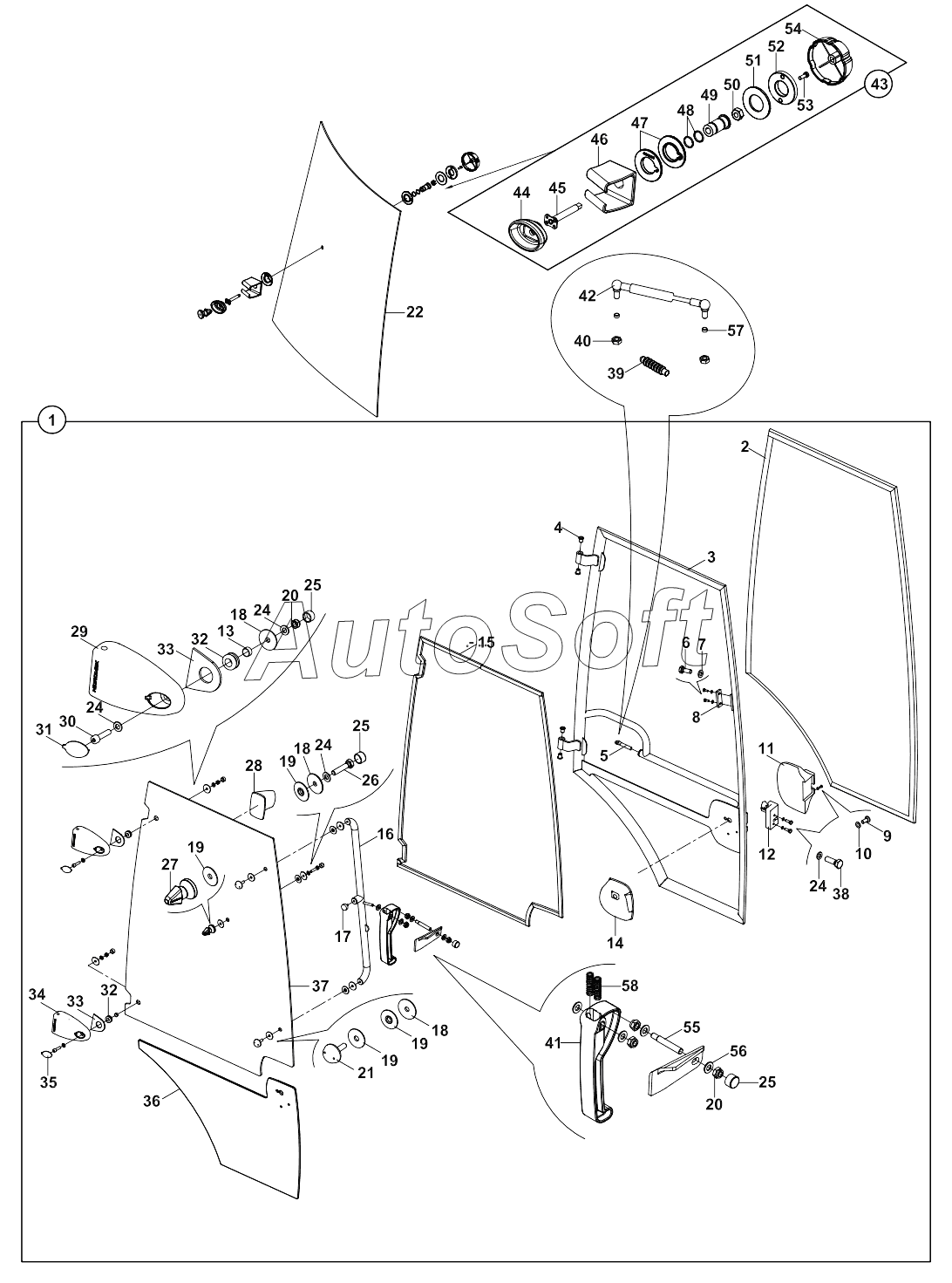

Каталог запасных частей к технике: Hidromek 102B Maestro-ZF (2012). DOOR AND WINDOW SIDE, RIGHT A19001-A20752
44
31
32
32
33
33
34
35
36
37
38
39
40
41
41
41
41
42
43
30
45
46
47
48
49
50
51
52
53
54
55
56
57
58
16
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
17
18
18
18
19
19
19
19
20
20
21
22
23
24
24
24
24
25
25
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***3 | Door, right, assy | |
| 2 | 8***0 | Strip, door | |
| 3 | 0***3 | Door | |
| 4 | 8***0 | Bushing, Rubber | |
| 5 | 8***0 | Damper holder, door | |
| 6 | N***8 | Bolt, Hex. | |
| 7 | N***3 | Washer, Pln. | |
| 8 | S***0 | Lock toward,door glass | |
| 9 | N***4 | Screw | |
| 10 | N***1 | Washer, Pln. | |
| 11 | 0***1 | Cover, door lock | |
| 12 | S***1 | Lock, Inside | |
| 13 | 8***1 | Bushing | |
| 14 | S***8 | Handle, f type, right | |
| 15 | 8***0 | Strip, door | |
| 16 | 0***9 | Holder, door glass | |
| 17 | 8***7 | Cover | |
| 18 | 8***5 | WASHER, PLASTIC, HARD | |
| 19 | 8***6 | Washer, Pln., Rubber | |
| 20 | N***2 | Nut | |
| 21 | N***8 | Bolt, Glass Conn. | |
| 22 | F***2 | Side window | |
| 23 | N***4 | Bolt | |
| 24 | N***7 | Washer Pln. | |
| 25 | 8***5 | Cover, Bolt | |
| 26 | N***4 | Bolt | |
| 27 | 8***6 | Lock pin | |
| 28 | 8***5 | Handle | |
| 29 | 8***6 | Hingle, door lock | |
| 30 | N***6 | BOLT | |
| 31 | 8***8 | Cover, hingle | |
| 32 | 8***6 | GROMMET | |
| 33 | 8***6 | Base, hingle | |
| 34 | 8***5 | Hingle, door lock | |
| 35 | 8***7 | Cover, hingle | |
| 36 | F***2 | Glass door, lower | |
| 37 | F***4 | Glass door, upper | |
| 38 | N***6 | Bolt, Hex. | |
| 39 | 8***8 | GAITER | |
| 40 | N***6 | Nut, Hex. | |
| 41 | F***3 | Lock, side window | |
| 41 | F***4 | Lock, side window | |
| 42 | S***8 | DAMPER, DOOR | |
| 43 | 0***0 | Lock pin retainer assy | |
| 44 | 8***8 | Lug cam | |
| 45 | 8***5 | Rod | |
| 46 | 8***4 | Lock pin retainer | |
| 47 | 8***3 | Grommet | |
| 48 | N***1 | O-ring | |
| 49 | 8***8 | Bushing | |
| 50 | N***8 | Nut, Hex. | |
| 51 | 8***7 | Washer | |
| 52 | 8***0 | Special nut | |
| 53 | N***5 | Bolt | |
| 54 | 8***7 | Lever handle | |
| 55 | 8***8 | Rod | |
| 56 | N***1 | Washer, Pln. | |
| 57 | 8***5 | Bushing | |
| 58 | 8***5 | Spring |
