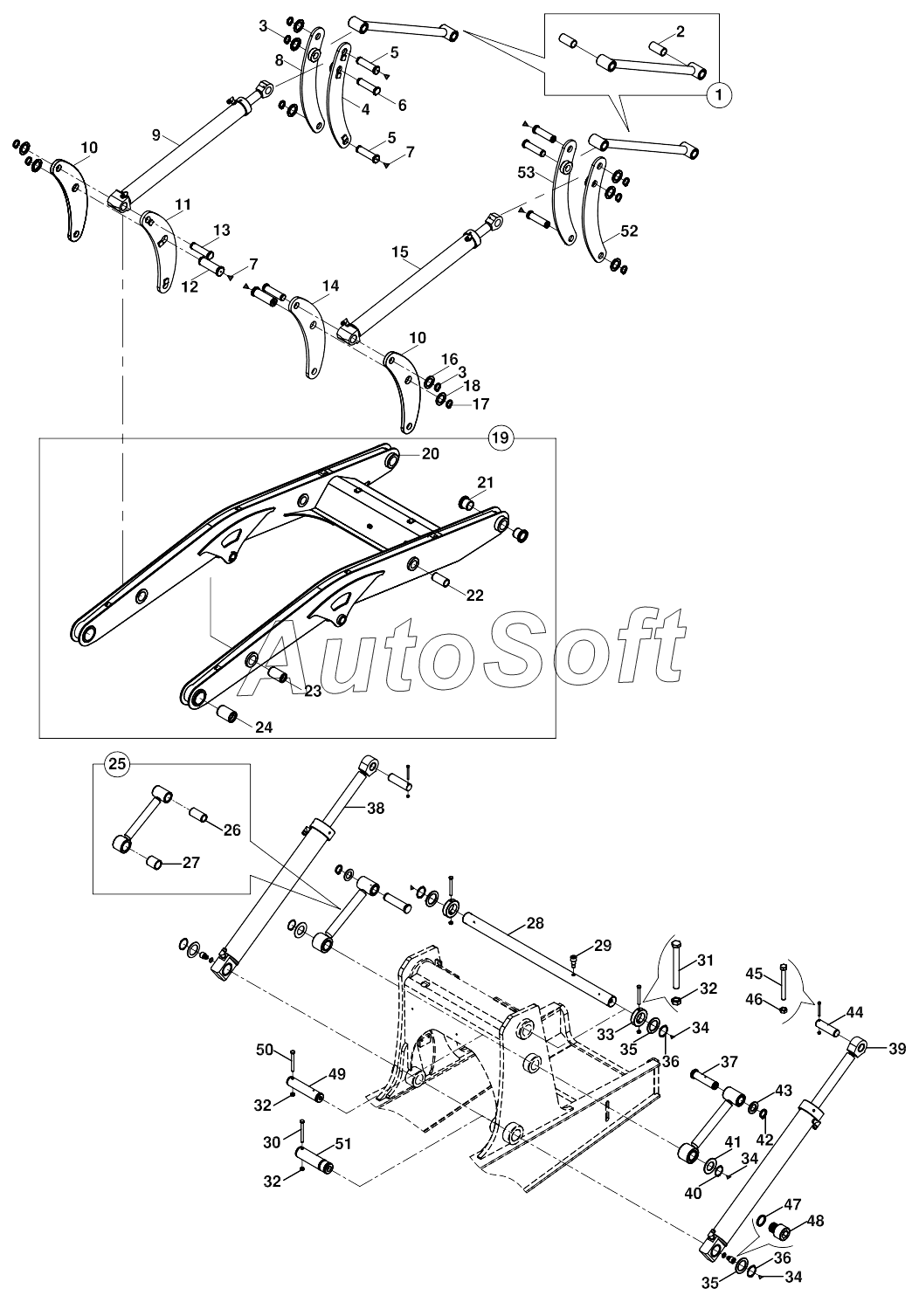

Каталог запасных частей к технике: Hidromek 102B Maestro-ZF (2012). LOADER MOUNTING-1, LOADER ARM WITH BOX SECTION A20291-
41
28
29
30
31
32
32
32
33
34
34
34
35
35
36
36
37
38
39
40
27
42
43
44
45
46
47
48
49
50
51
52
53
14
2
3
3
4
5
5
6
7
7
8
9
10
10
11
12
13
1
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***2 | Link, crowd | |
| 2 | 8***8 | BUSHING | |
| 3 | N***8 | RETAINING RING | |
| 4 | 0***5 | Lever mechanism, left | |
| 5 | 8***0 | Pin | |
| 6 | 8***0 | Pin | |
| 7 | N***0 | Lubricants | |
| 8 | 0***6 | Lever mechanism, left outer | |
| 9 | R***T | Ram, showel, left | |
| 10 | 0***7 | Interlever plate | |
| 11 | 0***3 | Interlever plate | |
| 12 | 8***0 | Pin | |
| 13 | 8***0 | Pin | |
| 14 | 0***3 | Interlever plate | |
| 15 | R***T | Ram, showel, right | |
| 16 | 8***1 | WASHER | |
| 17 | N***0 | RETAINING RING | |
| 18 | 8***0 | Washer | |
| 19 | 0***6 | Loader arm assy | |
| 20 | 0***8 | Loader | |
| 21 | 8***0 | Bushing | |
| 22 | 8***8 | BUSHING | |
| 23 | 8***6 | Bushing | |
| 24 | 8***6 | Bushing | |
| 25 | 0***3 | LINK, LEVEL | |
| 26 | 8***8 | BUSHING | |
| 27 | 8***5 | BUSHING | |
| 28 | 8***1 | PIN | |
| 29 | 8***4 | BOLT | |
| 30 | N***2 | BOLT M12x130 | |
| 31 | N***8 | BOLT M12x110 | |
| 32 | N***2 | NUT M12 | |
| 33 | 0***9 | STOPPER, PIN | |
| 34 | N***0 | Lubricants | |
| 35 | 8***2 | WASHER | |
| 36 | N***4 | GREASE NIPPLE | |
| 37 | 8***5 | PIN | |
| 38 | 1***0 | Ram, lift,left | |
| 39 | 1***0 | Ram, lift, right | |
| 40 | N***0 | RETAINING RING | |
| 41 | 8***4 | WASHER | |
| 42 | N***8 | RETAINING RING | |
| 43 | 8***1 | WASHER | |
| 44 | 8***7 | Pin | |
| 45 | N***0 | Bolt | |
| 46 | N***2 | Washer, Pln. | |
| 47 | N***2 | WASHER | |
| 48 | 8***0 | BOLT | |
| 49 | 8***0 | PIN | |
| 50 | N***0 | BOLT M12x120 | |
| 51 | 8***0 | PIN | |
| 52 | 0***3 | Lever mechanism, right outer | |
| 53 | 0***4 | Lever mechanism, right inside |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
