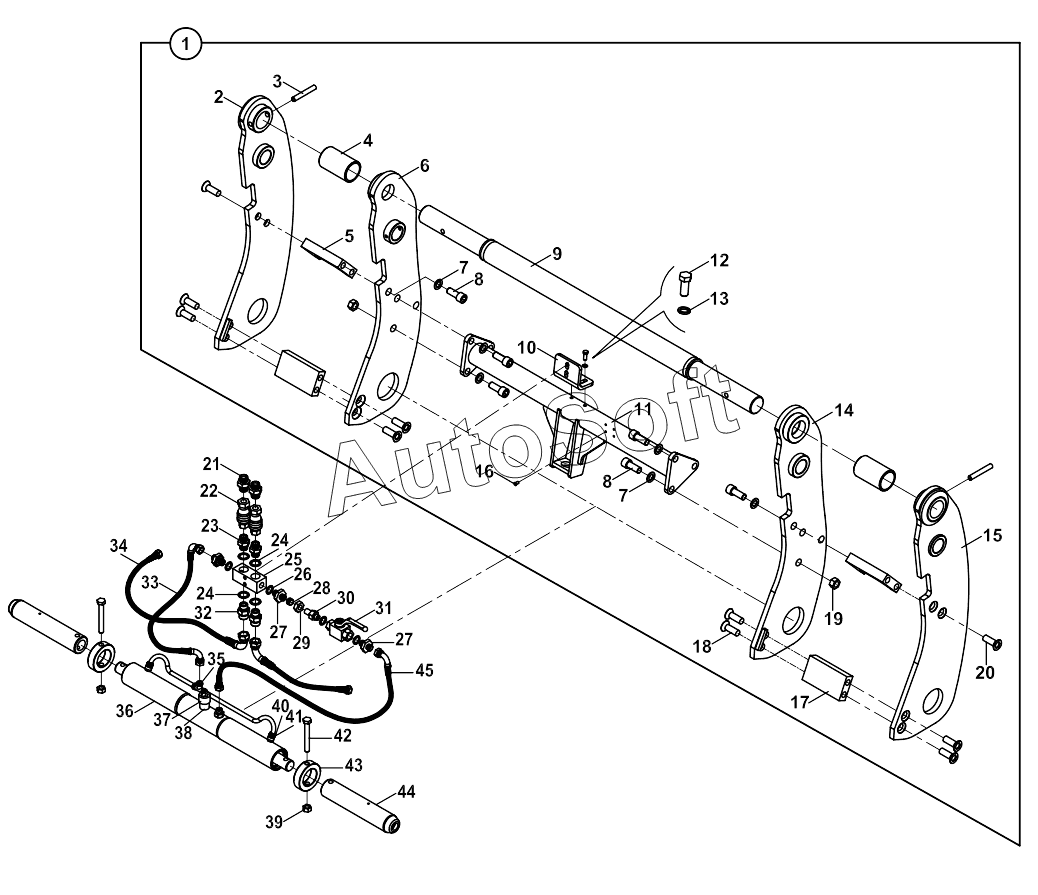

Каталог запасных частей к технике: Hidromek 102S MAESTRO (2012). QUICK COUPLER, LOADER A80001 -
35
24
24
25
26
27
27
28
29
30
31
32
33
34
23
36
37
38
39
40
41
42
43
44
45
12
2
3
4
5
6
7
7
8
8
9
10
11
1
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Quick coupler, assy | |
| 2 | 0***1 | Plate, right, exterior | |
| 3 | N***8 | PIN, EXPANSION | |
| 4 | 0***2 | Pipe | |
| 5 | 0***3 | Plate | |
| 6 | 0***1 | Plate, right, interior | |
| 7 | N***9 | Washer, Pln. | |
| 8 | N***8 | BOLT M16x40 | |
| 9 | 8***2 | Rod | |
| 10 | 0***7 | Plate, adapter | |
| 11 | 0***1 | Pipe | |
| 12 | N***8 | Bolt m8x20 | |
| 13 | N***1 | Washer, Pln. | |
| 14 | 0***6 | Plate, left, interior | |
| 15 | 0***6 | Plate, left,exterior | |
| 16 | N***5 | Rivet | |
| 17 | 0***1 | Mounting plate | |
| 18 | N***2 | Bolt | |
| 19 | N***4 | NUT M16x1.5 | |
| 20 | N***0 | Bolt | |
| 21 | 8***4 | Adapter | |
| 22 | N***0 | Quick coupling | |
| 23 | 8***2 | Adapter | |
| 24 | N***5 | Washer | |
| 25 | 0***4 | Valve block | |
| 26 | N***5 | Washer | |
| 27 | 8***6 | Adapter | |
| 28 | N***4 | Ring | |
| 29 | N***4 | NUT | |
| 30 | 8***7 | Adapter | |
| 31 | N***0 | Cock Valve | |
| 32 | N***0 | ADAPTER | |
| 33 | 6***2 | Hose | |
| 34 | 6***7 | Hose | |
| 35 | N***3 | T-ADAPTER | |
| 36 | R***r | Ram, quick coupler | |
| 37 | N***8 | Bolt m8x20 | |
| 38 | 0***9 | Pipe | |
| 39 | N***2 | Nut | |
| 40 | N***4 | Ring | |
| 41 | N***4 | NUT | |
| 42 | N***6 | Bolt, Hex. | |
| 43 | 0***7 | Ring | |
| 44 | 8***5 | Rod | |
| 45 | 6***1 | Hose |
