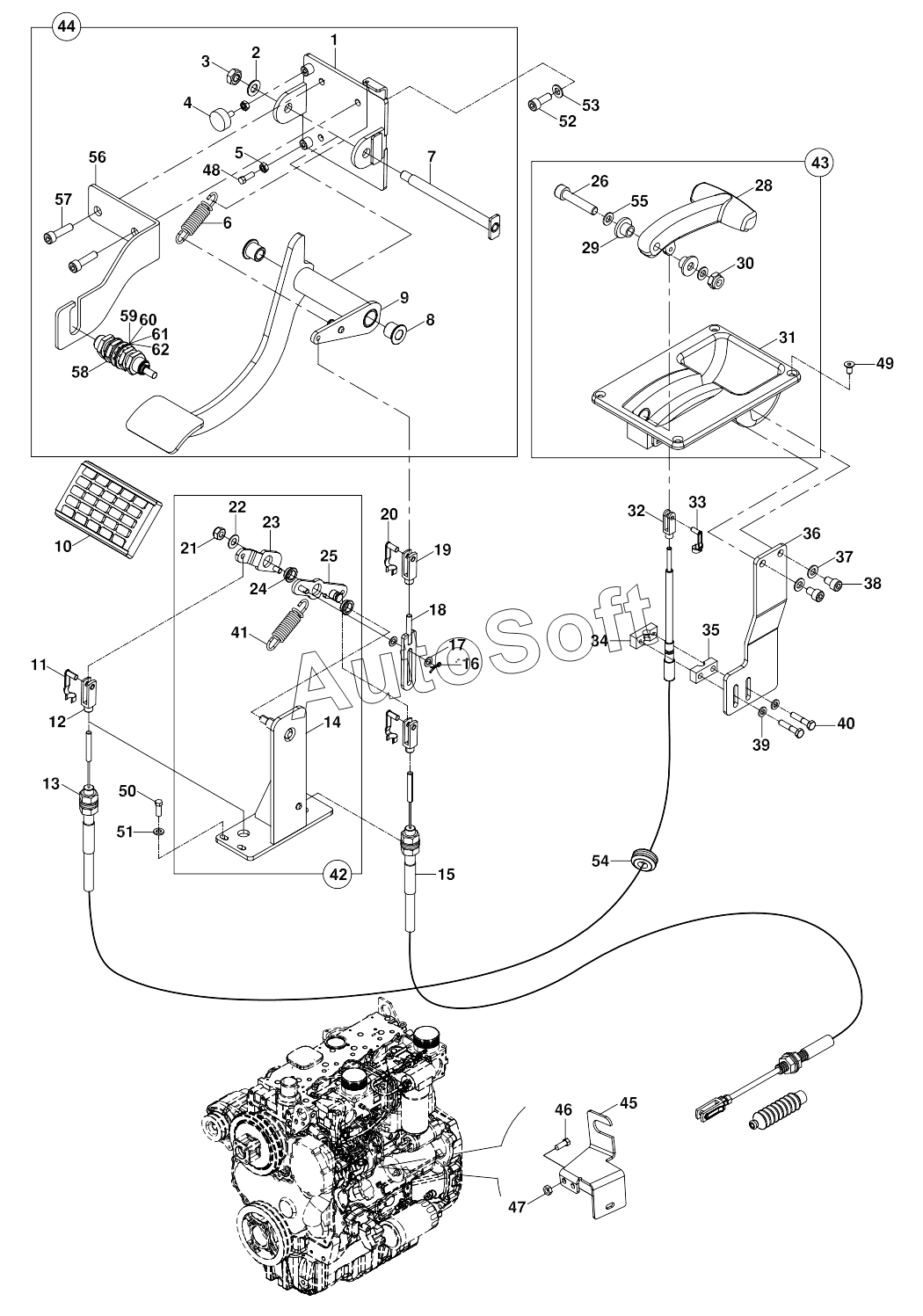

Каталог запасных частей к технике: Hidromek 102S MAESTRO (2012). HAND THROTTLE AND ACCELERATOR PEDAL A81083 -
43
30
31
32
33
34
35
36
37
38
39
40
41
42
29
44
45
46
47
48
49
50
51
52
53
54
55
56
15
2
3
4
5
6
7
8
9
10
11
12
13
14
1
16
17
18
19
20
21
22
23
24
25
26
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***4 | Mounting bracket assy | |
| 2 | N***2 | Washer | |
| 3 | N***6 | Nut | |
| 4 | 8***7 | Cover | |
| 5 | N***8 | Nut, Hex. | |
| 6 | 8***6 | Spring | |
| 7 | 8***2 | Pin assy | |
| 8 | 8***8 | Bushing | |
| 9 | 0***2 | Pedal lever | |
| 10 | 8***0 | PEDAL COVER | |
| 11 | F***1 | Pin, clevis | |
| 12 | F***0 | Clevis | |
| 13 | F***3 | Cable, hand throttle | |
| 14 | 0***3 | Lower body assy | |
| 15 | F***5 | Kit, throttle cable | |
| 16 | N***5 | Pin, Split | |
| 17 | N***1 | Washer | |
| 18 | 0***1 | Rod assy | |
| 19 | F***1 | Clevis | |
| 20 | F***2 | Clevis, pin | |
| 21 | N***2 | Washer, Pln. | |
| 22 | N***4 | Washer | |
| 23 | 0***6 | Hand throttle bracket | |
| 24 | 8***7 | Bushing | |
| 25 | 0***5 | Foot throttle bracket | |
| 26 | N***8 | Bolt, Cyl. Head | |
| 27 | 8***0 | Washer | |
| 28 | F***4 | Hand throttle right | |
| 29 | 8***8 | Sleeve | |
| 30 | N***6 | Nut | |
| 31 | F***8 | Hand throttle body | |
| 32 | F***8 | Clevis | |
| 33 | F***3 | Pin, clevis | |
| 34 | 8***0 | Clamp | |
| 35 | 8***1 | Clamp | |
| 36 | 0***0 | Mounting bracket | |
| 37 | N***1 | Washer, Pln. | |
| 38 | N***8 | Bolt | |
| 39 | N***3 | Washer, Pln. | |
| 40 | N***4 | Bolt | |
| 41 | 8***7 | Spring | |
| 42 | 0***7 | Lower mechanism assy | |
| 43 | 0***4 | Hand throttle mechanism | |
| 44 | 0***6 | Accelerator pedal mechanism assy | |
| 45 | 0***4 | THROTTLE CABLE MOUNTING PLATE | |
| 46 | N***8 | Bolt, Hex. | |
| 47 | N***0 | Nut | |
| 48 | N***4 | Bolt | |
| 49 | N***6 | Screw | |
| 50 | N***4 | Bolt, Hex. | |
| 51 | N***4 | Washer, Pln. | |
| 52 | N***8 | Bolt | |
| 53 | N***7 | WASHER M8 | |
| 54 | 8***1 | Grommet | |
| 55 | N***1 | Washer | |
| 56 | 0***1 | Plate |
