Каталог запасных частей к технике: Hidromek 102S MAESTRO (2012). BRAKE, CIRCUIT MOUNTING A80001 - A80085
1
2
2
3
4
5
6
7
7
8
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
25
25
26
27
28
29
30
31
33
34
35
36
37
38
39
40
41
42
43
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69

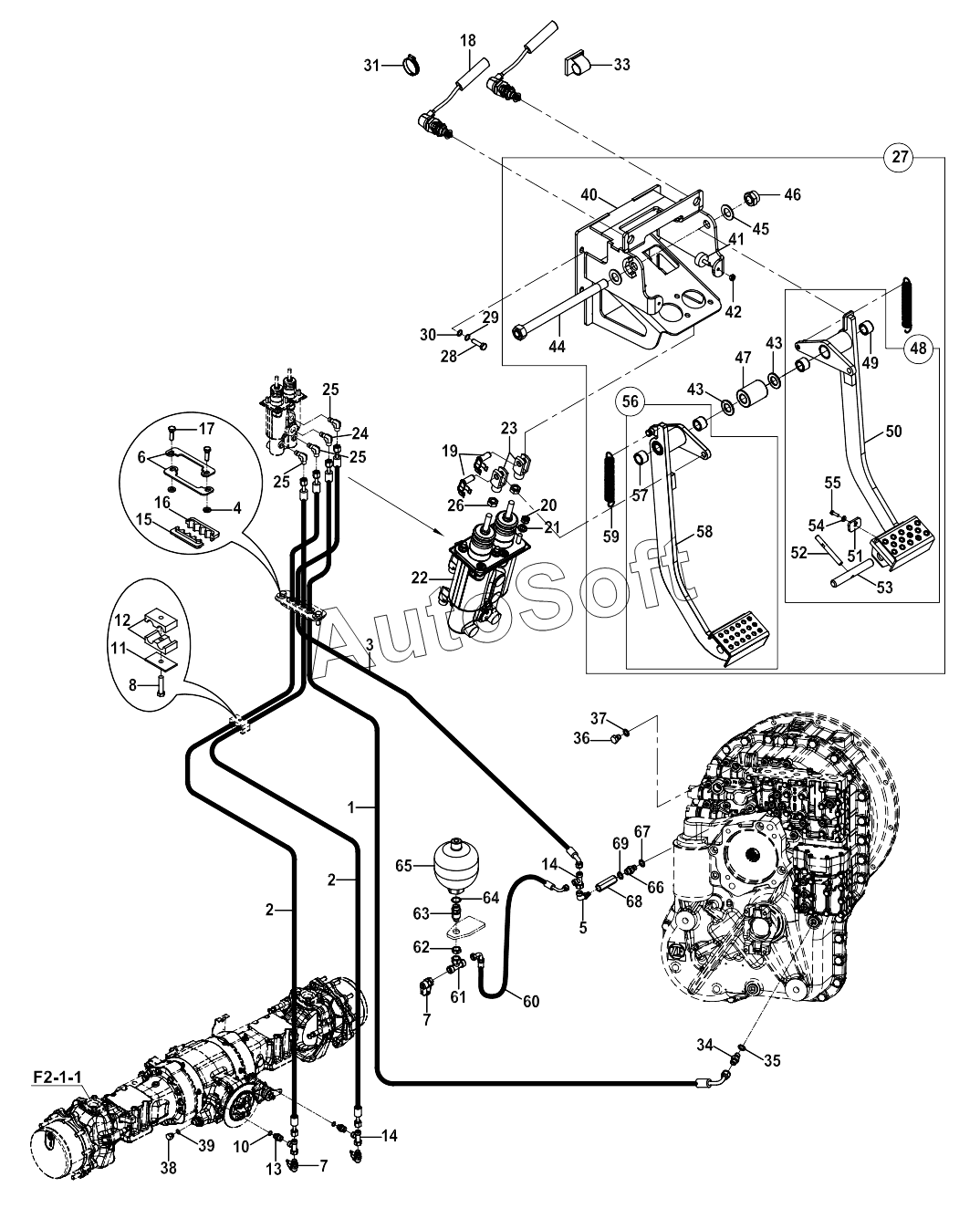

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***5 | Hose | |
| 2 | 6***0 | Hose | |
| 3 | 6***0 | Hose | |
| 4 | 8***6 | Washer | |
| 5 | N***0 | Adapter | |
| 6 | 8***4 | Hose holder plate | |
| 7 | F***6 | Adapter, pressure | |
| 8 | N***0 | Bolt | |
| 9 | N***4 | Washer | |
| 10 | N***9 | O-ring | |
| 11 | N***2 | Clamp upper body | |
| 12 | N***3 | Clamp | |
| 13 | N***5 | Adapter | |
| 14 | N***1 | Tee | |
| 15 | N***5 | Hose holder, rubber | |
| 16 | N***6 | Hose holder, rubber | |
| 17 | N***2 | Bolt | |
| 18 | 5***0 | Switch | |
| 19 | F***6 | Pin, clevis | |
| 20 | N***2 | Nut | |
| 21 | N***4 | Washer | |
| 22 | F***0 | Valve, brake | |
| 23 | F***1 | Clevis | |
| 24 | N***7 | Elbow | |
| 25 | N***4 | Elbow | |
| 26 | N***6 | Nut | |
| 27 | 0***7 | Brake pedal | |
| 28 | N***0 | Bolt | |
| 29 | N***4 | Washer | |
| 30 | N***4 | Washer | |
| 31 | 5***0 | Tie, cable | |
| 33 | 5***0 | Clip | |
| 34 | 8***0 | Nipple | |
| 35 | N***8 | O-ring | |
| 36 | 8***0 | Plug | |
| 37 | N***9 | O-ring | |
| 38 | 8***0 | Plug | |
| 39 | N***9 | O-ring | |
| 40 | 0***7 | Body | |
| 41 | 8***7 | Support | |
| 42 | N***8 | Nut | |
| 43 | 8***0 | Washer | |
| 44 | 0***0 | Pin | |
| 45 | N***9 | Washer | |
| 46 | N***4 | Nut | |
| 47 | 8***6 | Bushing | |
| 48 | 0***8 | Pedal, right | |
| 49 | 8***2 | Bushing | |
| 50 | 0***5 | Pedal, right | |
| 51 | 8***7 | Pedal stroke end bracket | |
| 52 | 0***3 | Pedal lock handle | |
| 53 | 0***2 | Pin lock | |
| 54 | N***2 | Washer | |
| 55 | N***8 | Screw | |
| 56 | 0***9 | Pedal, left | |
| 57 | 8***2 | Bushing | |
| 58 | 0***6 | Pedal, left | |
| 59 | 8***9 | Spring | |
| 60 | 6***0 | Hose | |
| 61 | N***1 | Tee | |
| 62 | 8***4 | NUT, M24x1.5 | |
| 63 | 8***8 | Adapters | |
| 64 | N***5 | Washer | |
| 65 | F***5 | Accumulator | |
| 66 | 8***9 | Adapters | |
| 67 | N***8 | O-ring | |
| 68 | F***0 | Check valve | |
| 69 | N***4 | Washer |
