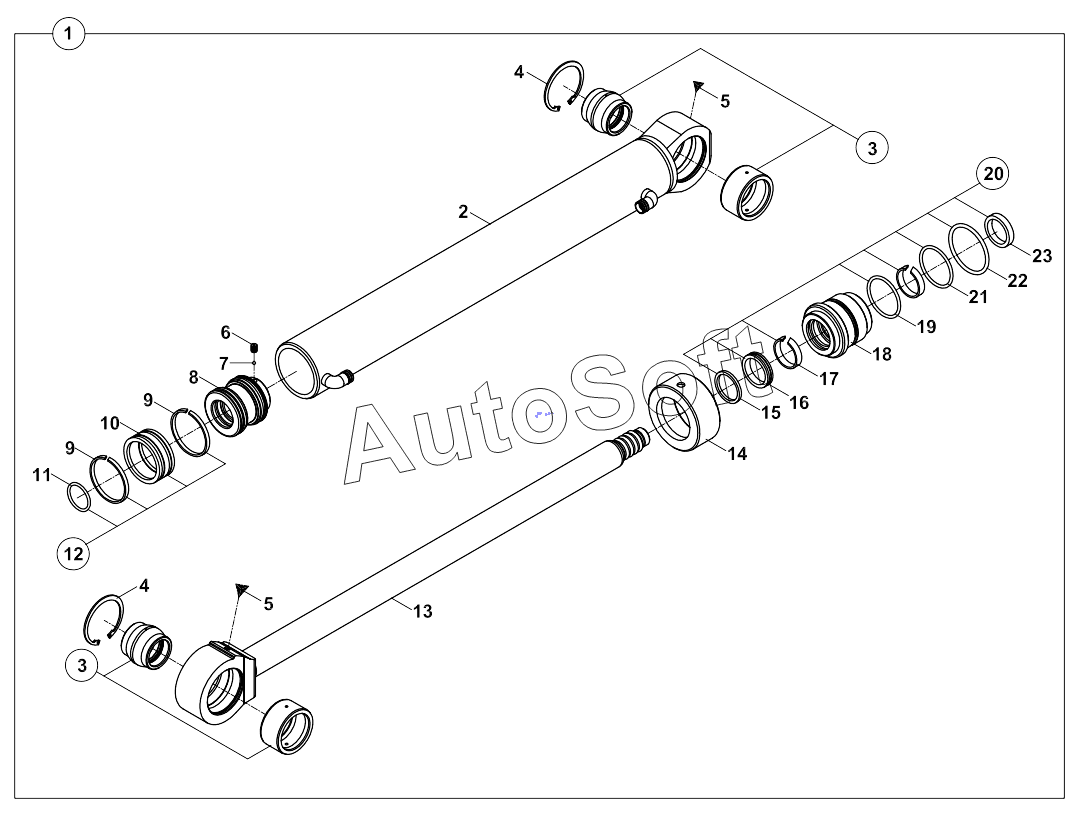

Каталог запасных частей к технике: Hidromek 102S MAESTRO (2012). LOG FORK, WITH VERTICAL MOVEMENT A80001 -
12
23
22
21
20
19
18
17
16
15
14
13
1
11
10
9
9
8
7
6
5
5
4
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Ram, log fork | |
| 2 | 2***7 | Cylinder | |
| 3 | 2***0 | Spherical Being | |
| 4 | N***0 | Retaining Ring | |
| 5 | N***0 | Lubricants | |
| 6 | N***6 | Pin | |
| 7 | N***0 | STEEL BALL | |
| 8 | 2***0 | Piston | |
| 9 | N***6 | Ring, We | |
| 10 | N***0 | Piston Seal | |
| 11 | N***5 | O-Ring, Piston | |
| 12 | S***0 | Seal KIT, Piston | |
| 13 | 2***5 | Rod | |
| 14 | 2***0 | Cover | |
| 15 | N***5 | Scraper | |
| 16 | N***3 | U-cap | |
| 17 | N***7 | Ring, We | |
| 18 | 2***5 | Cap, end | |
| 19 | N***0 | O-Ring, Gland | |
| 20 | S***0 | Seal kit, end cap | |
| 21 | N***0 | O-ring, end cap | |
| 22 | N***0 | O-ring, end cap | |
| 23 | N***6 | U-cap |
