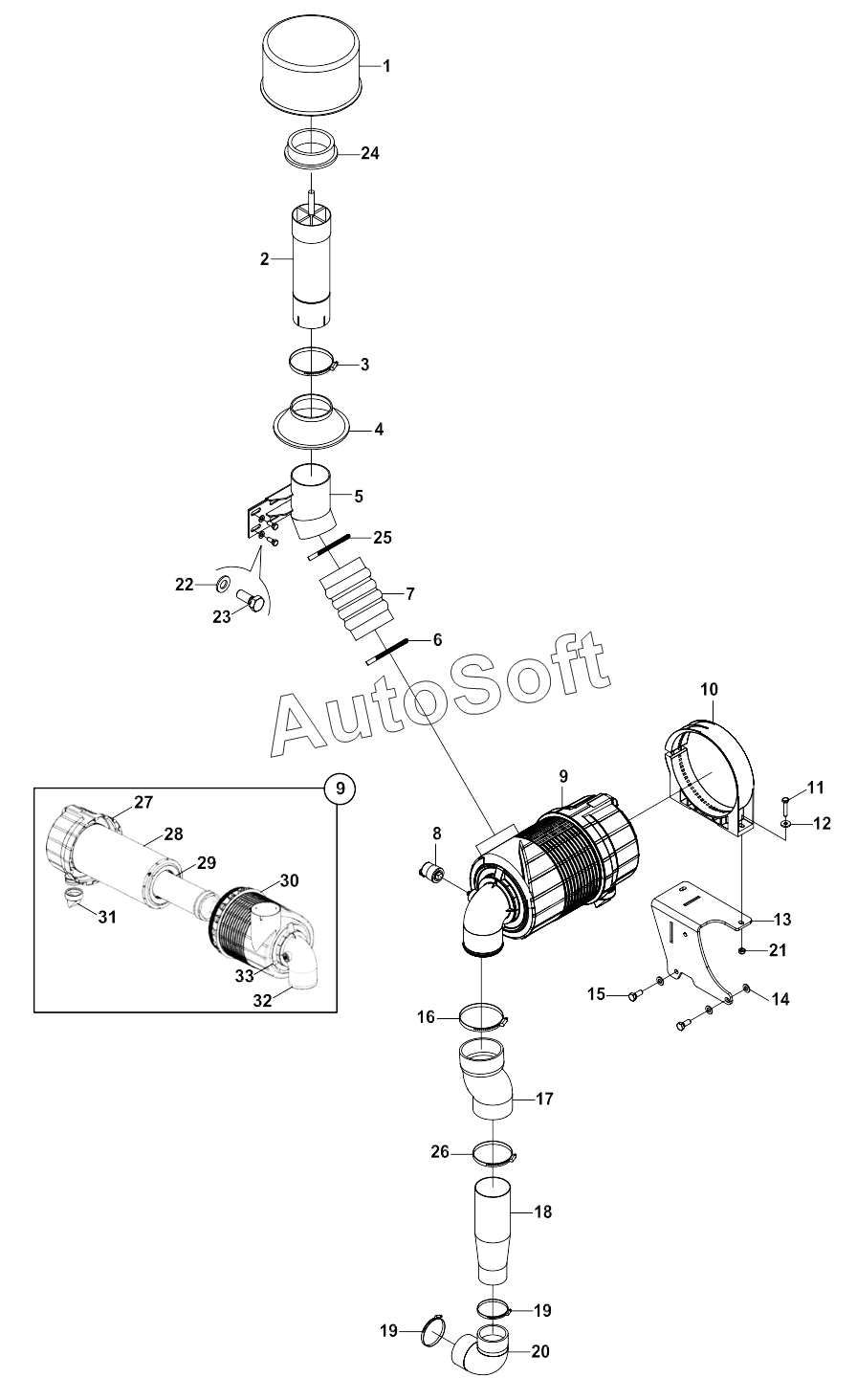

Каталог запасных частей к технике: Hidromek 102S MAESTRO (2012). AIR FILTER AND MOUNTINGS A80001 -
26
18
19
19
20
21
22
23
24
25
17
27
28
29
30
31
32
33
9
9
2
3
4
5
6
7
8
8
1
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***2 | Filter, pre- cleaner | |
| 2 | 0***5 | Dust retainer pipe | |
| 3 | N***0 | Clamp | |
| 4 | F***0 | DUST VALVE | |
| 5 | 0***8 | Mounting plate | |
| 6 | N***0 | Clamp | |
| 7 | 8***4 | Hose | |
| 8 | 5***1 | Switch | |
| 8 | F***6 | Switch | |
| 9 | F***2 | Filter | |
| 10 | F***3 | Bracket | |
| 11 | N***2 | Bolt, Hex. | |
| 12 | N***1 | Washer, Pln. | |
| 13 | 0***9 | Bracket | |
| 14 | N***1 | Washer, Pln. | |
| 15 | N***2 | Bolt, Hex. | |
| 16 | N***0 | Clamp | |
| 17 | 8***7 | Hose | |
| 18 | 0***1 | Pipe | |
| 19 | N***0 | Clamp | |
| 20 | 8***6 | Hose | |
| 21 | N***2 | Nut | |
| 22 | N***1 | Washer, Pln. | |
| 23 | N***8 | Bolt | |
| 24 | F***0 | Clamp | |
| 25 | N***0 | Clamp | |
| 26 | N***0 | Clamp | |
| 27 | F***4 | Cover assy | |
| 28 | F***0 | Main element assy | |
| 29 | F***1 | Safety element assy | |
| 30 | F***5 | Body | |
| 31 | F***6 | Vacuator valve | |
| 32 | F***3 | Elbow | |
| 33 | F***7 | Protection cap |
