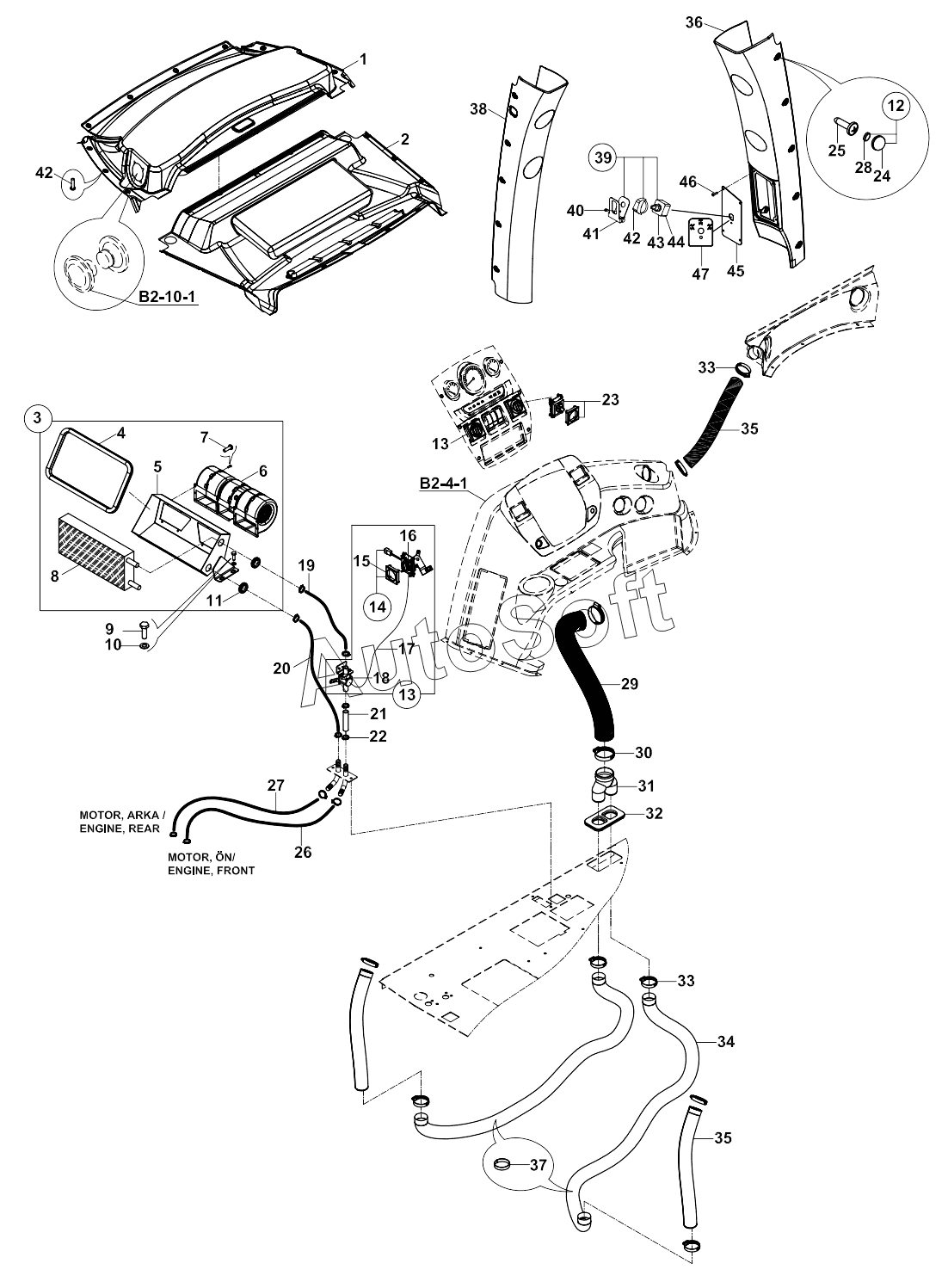

Каталог запасных частей к технике: Hidromek 102S MAESTRO (2012). HEATER, HEATING SYSTEM A80001 - A80060
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
35
36
37
38
39
40
41
42
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***2 | Trimming, interior rear | |
| 2 | F***3 | Trimming, interior front | |
| 3 | 0***9 | Heater, assy | |
| 4 | 8***4 | Strip, ribber | |
| 5 | 0***3 | Case, heater | |
| 6 | F***0 | FAN | |
| 7 | N***8 | Bolt | |
| 8 | F***0 | HEATER | |
| 9 | N***4 | Bolt, Hex. | |
| 10 | N***1 | Washer, Pln. | |
| 11 | 8***7 | Gromet | |
| 12 | F***2 | Cover | |
| 13 | F***1 | Mechanism, valve, heater compl | |
| 14 | F***2 | Mechanism, valve, heater | |
| 15 | 5***0 | Cover, switch | |
| 16 | 5***0 | Button, switch | |
| 17 | F***0 | CABLE | |
| 18 | F***0 | HEATER, VALVE | |
| 19 | H***8 | Hose | |
| 20 | H***8 | Hose | |
| 21 | H***8 | Hose | |
| 22 | N***5 | Clamp | |
| 23 | 5***0 | Switch, fan | |
| 24 | F***0 | Cover | |
| 25 | N***6 | Screw | |
| 26 | H***8 | Hose | |
| 27 | H***8 | Hose | |
| 28 | F***1 | Washer | |
| 29 | H***6 | Hose | |
| 30 | N***0 | Clamp | |
| 31 | 0***8 | Hose | |
| 32 | 8***9 | Grommet | |
| 33 | N***0 | CLIP | |
| 34 | H***2 | Hose | |
| 35 | H***2 | Hose | |
| 36 | 0***9 | Side post trim, right | |
| 37 | 5***0 | String | |
| 38 | 0***7 | Side post trim, left | |
| 39 | 5***1 | Steering mode assy | |
| 40 | N***7 | Bolt | |
| 41 | 5***0 | Lock, steering mode | |
| 42 | 5***2 | Steering mode | |
| 43 | 5***5 | Switch | |
| 44 | 5***5 | Connector | |
| 45 | 0***5 | Plate, console | |
| 46 | N***2 | BOLT M6x15 | |
| 47 | Y***0 | Decal |
