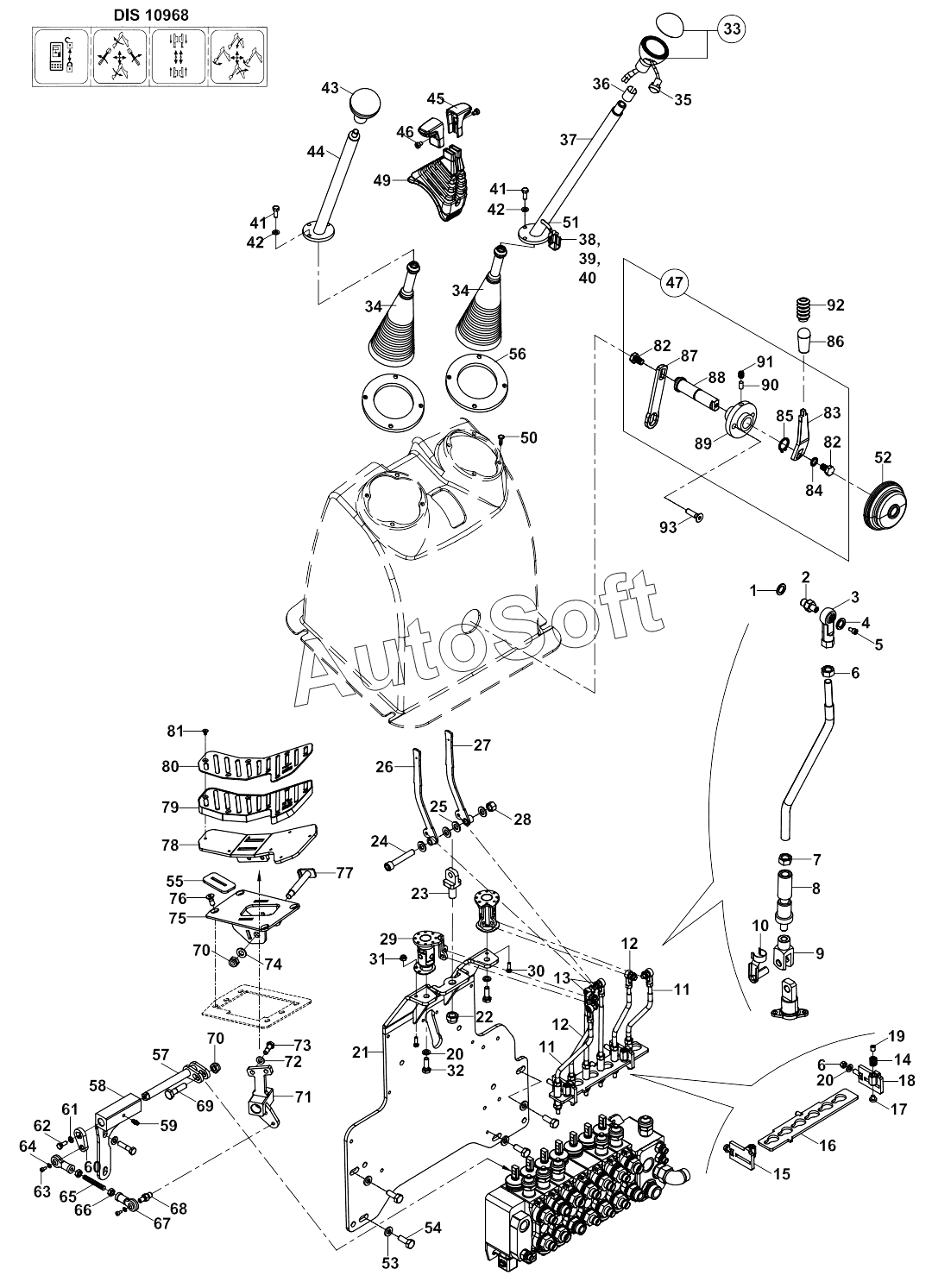

Каталог запасных частей к технике: Hidromek 102S MAESTRO (2012). CONTROL SYSTEM, BACKHOE, TB A80001 -
1
2
3
4
5
6
6
7
8
9
10
11
11
12
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
41
41
42
42
43
44
45
46
47
49
50
51
52
53
54
55
56
57
58
59
61
62
63
64
65
66
67
68
69
70
70
71
72
73
74
75
76
77
78
79
80
81
82
82
83
84
85
86
87
88
89
90
91
92
93
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | N***9 | WASHER M10 | |
| 2 | 8***0 | PIN, JOINT | |
| 3 | F***0 | ROD END | |
| 4 | N***0 | WASHER | |
| 5 | N***4 | Bolt | |
| 6 | N***2 | Nut | |
| 7 | N***6 | Nut m10 | |
| 8 | 8***5 | Pin, clevis | |
| 9 | F***1 | CLEVIS | |
| 10 | F***6 | PIN | |
| 11 | 0***1 | Rod | |
| 12 | 0***0 | Rod | |
| 13 | 0***8 | Rod | |
| 14 | 8***5 | Spring | |
| 15 | 0***6 | Plate | |
| 16 | 0***5 | Plate | |
| 17 | F***5 | FRICTION PLATE | |
| 18 | 0***7 | Plate | |
| 19 | N***4 | SETSCREW | |
| 20 | N***5 | WASHER M12 | |
| 21 | 0***5 | Mounting plate | |
| 22 | N***2 | Nut | |
| 23 | 0***5 | Handle | |
| 24 | N***4 | Bolt | |
| 25 | N***1 | WASHER | |
| 26 | 0***4 | Lever, left | |
| 27 | 0***3 | Lever, right | |
| 28 | N***2 | Nut | |
| 29 | 0***7 | Joint | |
| 30 | N***4 | Bolt, Hex. | |
| 31 | N***0 | Nut | |
| 32 | N***6 | Bolt, Hex. | |
| 33 | F***1 | Lever, knob | |
| 34 | 8***6 | Gaiter | |
| 35 | F***0 | Switch | |
| 36 | F***2 | RING | |
| 37 | 0***8 | Lever | |
| 38 | 5***0 | CONNECTOR | |
| 39 | 5***1 | Lock | |
| 40 | 5***0 | Plug | |
| 41 | N***8 | Bolt, Hex. | |
| 42 | N***3 | Washer, Pln. | |
| 43 | F***2 | Knob | |
| 44 | 0***7 | Lever | |
| 45 | F***1 | Lever | |
| 46 | N***0 | Bolt | |
| 47 | F***0 | Lever locking, assy | |
| 48 | N***0 | Screw | |
| 49 | 8***2 | Gaiter | |
| 50 | N***0 | PLUG | |
| 51 | 0***1 | Control levers, button harness | |
| 52 | 8***7 | Gaiter | |
| 53 | N***5 | WASHER M12 | |
| 54 | N***2 | Bolt, Hex. | |
| 55 | 8***8 | Brommet | |
| 56 | 0***4 | Bracket | |
| 57 | 0***8 | Shaft pedal mechanism | |
| 58 | 0***9 | Bracket, pedal control | |
| 59 | N***0 | Grease nipple | |
| 60 | 0***0 | Plate | |
| 61 | N***4 | Washer, Pln. | |
| 62 | N***8 | Bolt, Hex. | |
| 63 | N***4 | Bolt | |
| 64 | N***0 | WASHER | |
| 65 | 0***1 | Rod | |
| 66 | N***2 | Nut | |
| 67 | F***0 | ROD END | |
| 68 | 8***0 | PIN, JOINT | |
| 69 | N***6 | Bolt, Hex | |
| 70 | N***6 | Nut | |
| 71 | 0***7 | Body compl | |
| 72 | N***1 | Washer, Pln. | |
| 73 | N***8 | Bolt, Hex. | |
| 74 | N***9 | WASHER M10 | |
| 75 | 0***5 | Braker pedal adapter | |
| 76 | N***6 | Screw | |
| 77 | 0***7 | Pin | |
| 78 | 0***2 | Pedal, plate, lower | |
| 79 | 8***0 | Pedal, rupper | |
| 80 | 0***2 | Pedal, plate, upper | |
| 81 | N***0 | Screw | |
| 82 | N***8 | Bolt | |
| 83 | 0***4 | LEVER, LOCKING | |
| 84 | N***1 | Washer, Pln. | |
| 85 | N***5 | RETAINING RING | |
| 86 | F***6 | Knob | |
| 87 | 0***0 | BRACKET | |
| 88 | 8***9 | PIN, CLEVIS | |
| 89 | 0***6 | Wedge | |
| 90 | F***5 | VIBRATION PREVENTIVE | |
| 91 | N***6 | Pin | |
| 92 | 8***5 | GAITER | |
| 93 | N***0 | Screw |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
