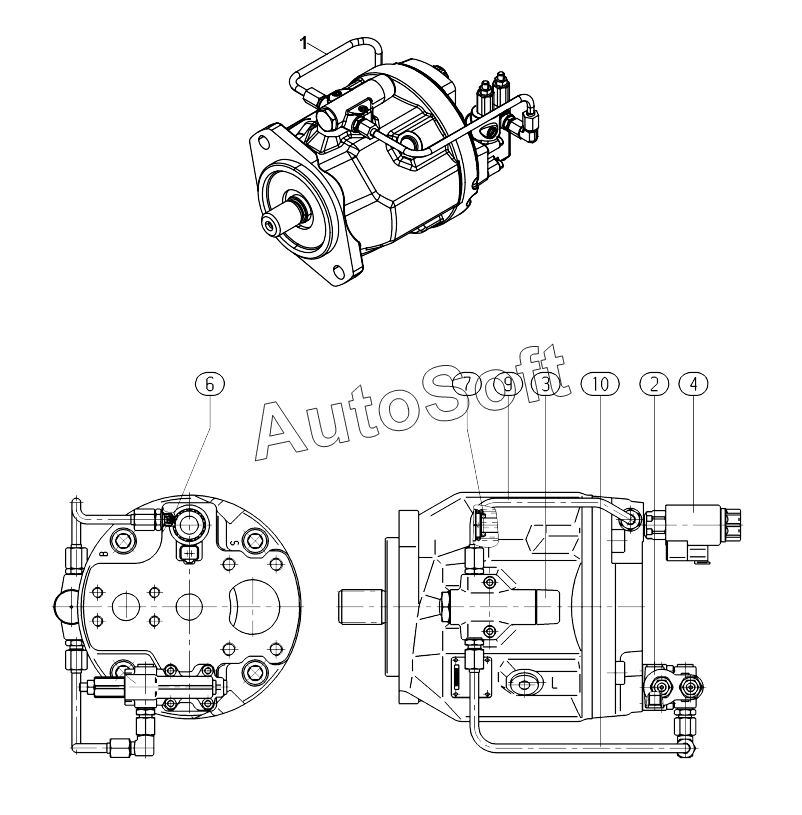

Каталог запасных частей к технике: Hidromek 102S MAESTRO (2012). PISTON PUMP A80001 -
1
2
S14/41192
S14/41193
S14/41177
S14/41172
3
4
6
7
9
10
S14/42156
S14/41188
S14/41187
S14/41181
S14/42135
S14/42138
S14/42145
S14/41173
S14/41150
S14/41151
S14/41182
S14/41163
S14/41152
S14/42130
S14/41166
S14/42111
S14/41189
S14/42115
S14/42110
S14/42120
S14/41167
S14/42105
S14/41180
S14/41168
S14/42152
S14/42153
S14/42149
S14/42141
S14/41175
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| S14/41150 | S***0 | O-ring | |
| S14/41151 | S***1 | O-ring | |
| S14/41152 | S***2 | Locking screw | |
| S14/41163 | S***3 | Socket screw | |
| S14/41166 | S***6 | Cylinder pin | |
| S14/41167 | S***7 | Spring | |
| S14/41168 | S***8 | Back-up plate | |
| S14/41172 | S***2 | Locking screw | |
| S14/41173 | S***3 | Shaft seal | |
| S14/41175 | S***5 | Spring | |
| S14/41177 | S***7 | Socket screw | |
| S14/41180 | S***0 | V-ring | |
| S14/41181 | S***1 | Shim | |
| S14/41182 | S***2 | Retaining ring | |
| S14/41187 | S***7 | Drive shaft | |
| S14/41188 | S***8 | Swashplate | |
| S14/41189 | S***9 | Gegenkolben | |
| S14/41192 | S***2 | Control valve | |
| S14/41193 | S***3 | Gasket | |
| S14/42105 | S***5 | Pressure pin | |
| S14/42110 | S***0 | Cylinder | |
| S14/42111 | S***1 | Piping | |
| S14/42115 | S***5 | Piston | |
| S14/42120 | S***0 | Retaining ball | |
| S14/42130 | S***0 | Double break-off pin | |
| S14/42135 | S***5 | Tapered roller bearing | |
| S14/42138 | S***8 | Tapered roller bearing | |
| S14/42141 | S***1 | Piston guide | |
| S14/42145 | S***5 | Cradle shell | |
| S14/42149 | S***9 | Counter piston | |
| S14/42152 | S***2 | Control piston | |
| S14/42153 | S***3 | Piston guide | |
| S14/42156 | S***6 | Pump housing | |
| 1 | F***4 | Pump | |
| 2 | S***6 | Control valve | |
| 3 | S***5 | Control valve | |
| 4 | S***1 | Valve | |
| 6 | S***5 | Orifice | |
| 7 | S***7 | Ring | |
| 9 | S***1 | Piping | |
| 10 | S***2 | Piping |
