Каталог запасных частей к технике: Hidromek 102S MAESTRO (2012). TANK, HYDRAULIC A80001 -
45
31
32
33
34
35
36
37
38
39
40
41
42
43
43
44
30
46
47
48
49
49
50
51
52
53
54
55
56
57
58
15
2
3
4
5
6
7
8
9
10
10
11
12
13
14
1
16
17
17
18
19
20
20
21
22
23
24
24
25
26
27
28
29

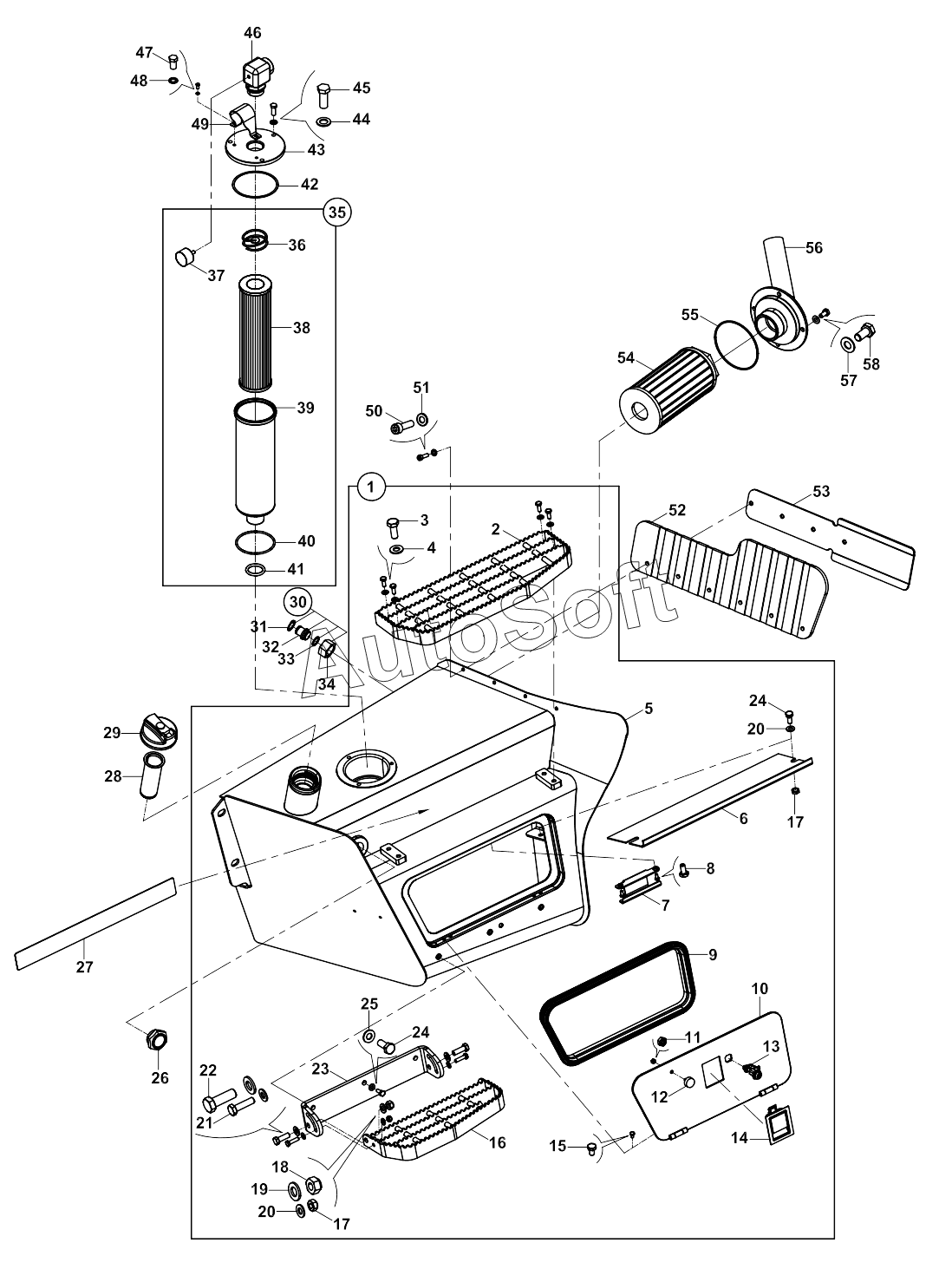

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***7 | Tank hydraulic assy | |
| 2 | 0***1 | Step, upper | |
| 3 | N***4 | Washer | |
| 4 | N***4 | Bolt, Hex. | |
| 5 | 0***3 | Tank hydraulic | |
| 6 | 0***6 | Plate | |
| 7 | 0***2 | Lock hinge | |
| 8 | N***4 | Bolt | |
| 9 | 8***1 | Strip, rubber | |
| 10 | 0***2 | Cover | |
| 10 | 0***1 | Cover | |
| 11 | N***0 | Nut | |
| 12 | 8***7 | Cover | |
| 13 | F***7 | Locking | |
| 14 | F***0 | Lock, cover | |
| 15 | N***4 | Bolt | |
| 16 | 0***2 | Step, lower | |
| 17 | N***2 | Nut | |
| 18 | N***2 | Nut | |
| 19 | N***1 | Washer | |
| 20 | N***4 | Washer | |
| 21 | N***2 | Bolt, Hex. | |
| 22 | N***8 | Bolt, Hex. | |
| 23 | 0***3 | Foot step bracket | |
| 24 | N***4 | Bolt, Hex. | |
| 25 | N***4 | Washer | |
| 26 | F***0 | Indicator, oil lever | |
| 27 | F***0 | SAFETY WALK TAPE | |
| 28 | F***0 | Filter | |
| 29 | F***2 | Cap, hyd Filler | |
| 30 | 0***0 | Plug | |
| 31 | N***5 | RETAINING RING | |
| 32 | 8***0 | Plug | |
| 33 | N***3 | O-ring | |
| 34 | N***6 | Nut | |
| 35 | F***0 | FILTER, RETURN, ASSY. | |
| 36 | F***3 | SPRING | |
| 37 | F***1 | VACUUMMETER | |
| 38 | F***1 | FILTER, RETURN | |
| 39 | F***2 | BODY, FILTER | |
| 40 | F***4 | O-RING | |
| 41 | N***1 | WASHER | |
| 42 | N***6 | O-RING | |
| 43 | 8***5 | COVER, FILTER | |
| 43 | 8***6 | Cover, filter | |
| 44 | N***5 | Washer | |
| 45 | N***2 | Bolt, Hex. | |
| 46 | N***6 | ELBOW, ADJUSTABLE | |
| 47 | N***2 | Bolt | |
| 48 | N***4 | Washer, Pln. | |
| 49 | 0***9 | PROTECTION PLATE | |
| 49 | 0***3 | Protection plate | |
| 50 | N***4 | Bolt | |
| 51 | N***4 | Washer | |
| 52 | F***9 | Mud shield | |
| 53 | 0***5 | Bracket | |
| 54 | F***0 | FILTER, SUCTION | |
| 55 | N***5 | O-RING | |
| 56 | 0***1 | Mounting, suc Filter | |
| 57 | N***5 | Washer | |
| 58 | N***8 | Bolt, Hex. |
