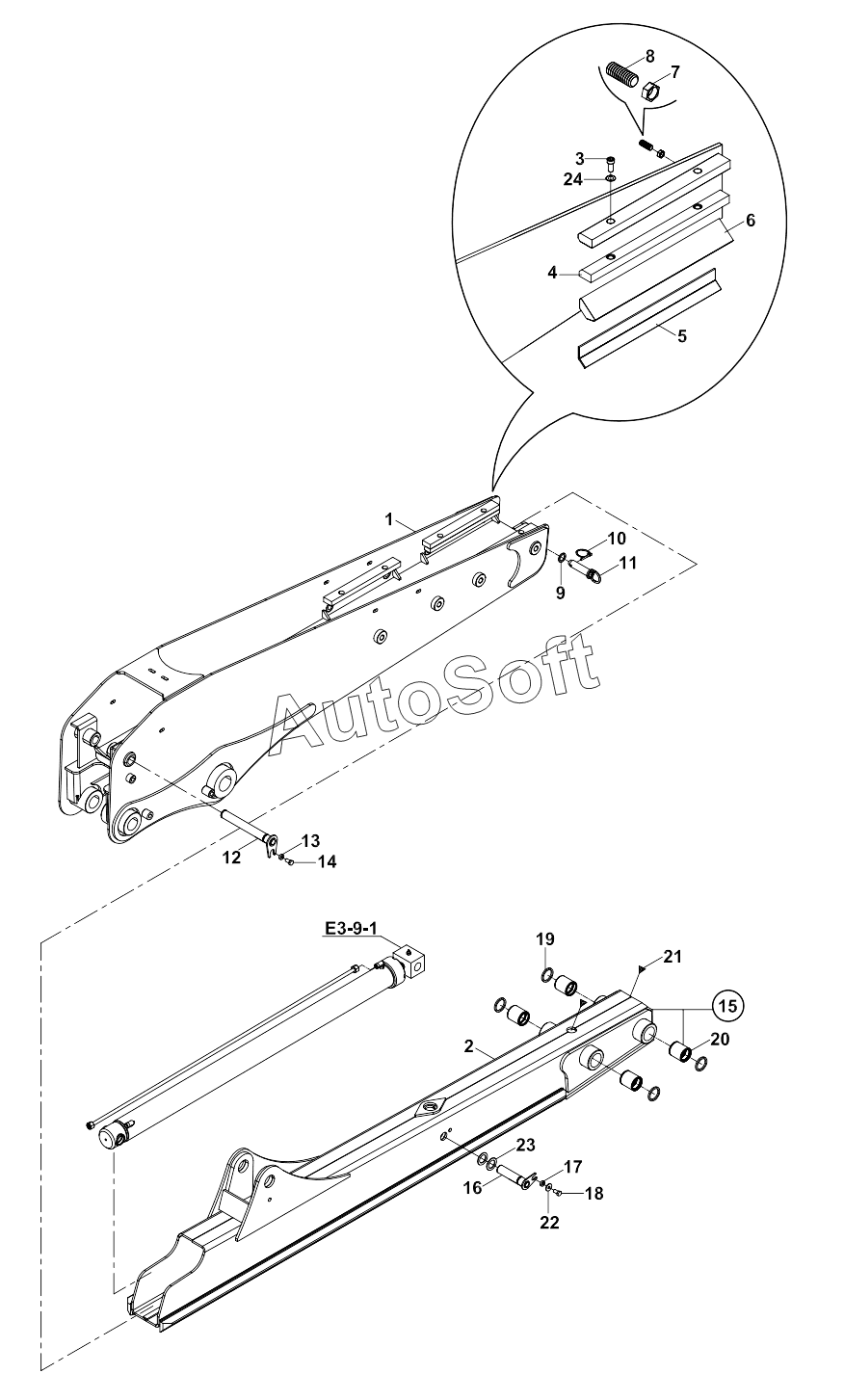

Каталог запасных частей к технике: Hidromek 102S MAESTRO (2012). TELESCOPIC DIPPER A80428 -
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***7 | Boom, exterior | |
| 2 | 0***4 | Boom, interior | |
| 3 | N***3 | Bolt, m12x20 | |
| 4 | F***0 | PAD, WEAR, TOP | |
| 5 | 0***3 | PLATE, PAD, WEAR | |
| 6 | F***2 | PAD, WEAR, BOTTOM | |
| 7 | N***2 | NUT, M20x2.5 | |
| 8 | N***0 | SETSCREW | |
| 9 | 8***2 | WASHER | |
| 10 | N***2 | PIN, LINCH | |
| 11 | 8***0 | PIN | |
| 12 | 8***2 | Pin | |
| 13 | 8***2 | Washer | |
| 14 | N***4 | Bolt | |
| 15 | 0***1 | Boom, interior | |
| 16 | 8***3 | Pin | |
| 17 | 8***2 | Washer | |
| 18 | N***4 | Bolt | |
| 19 | N***5 | SEAL | |
| 20 | 8***2 | BUSHING | |
| 21 | N***0 | Lubricants | |
| 22 | 8***2 | Washer | |
| 23 | 8***0 | Washer | |
| 23 | 8***1 | Washer | |
| 24 | 8***3 | Washer |
