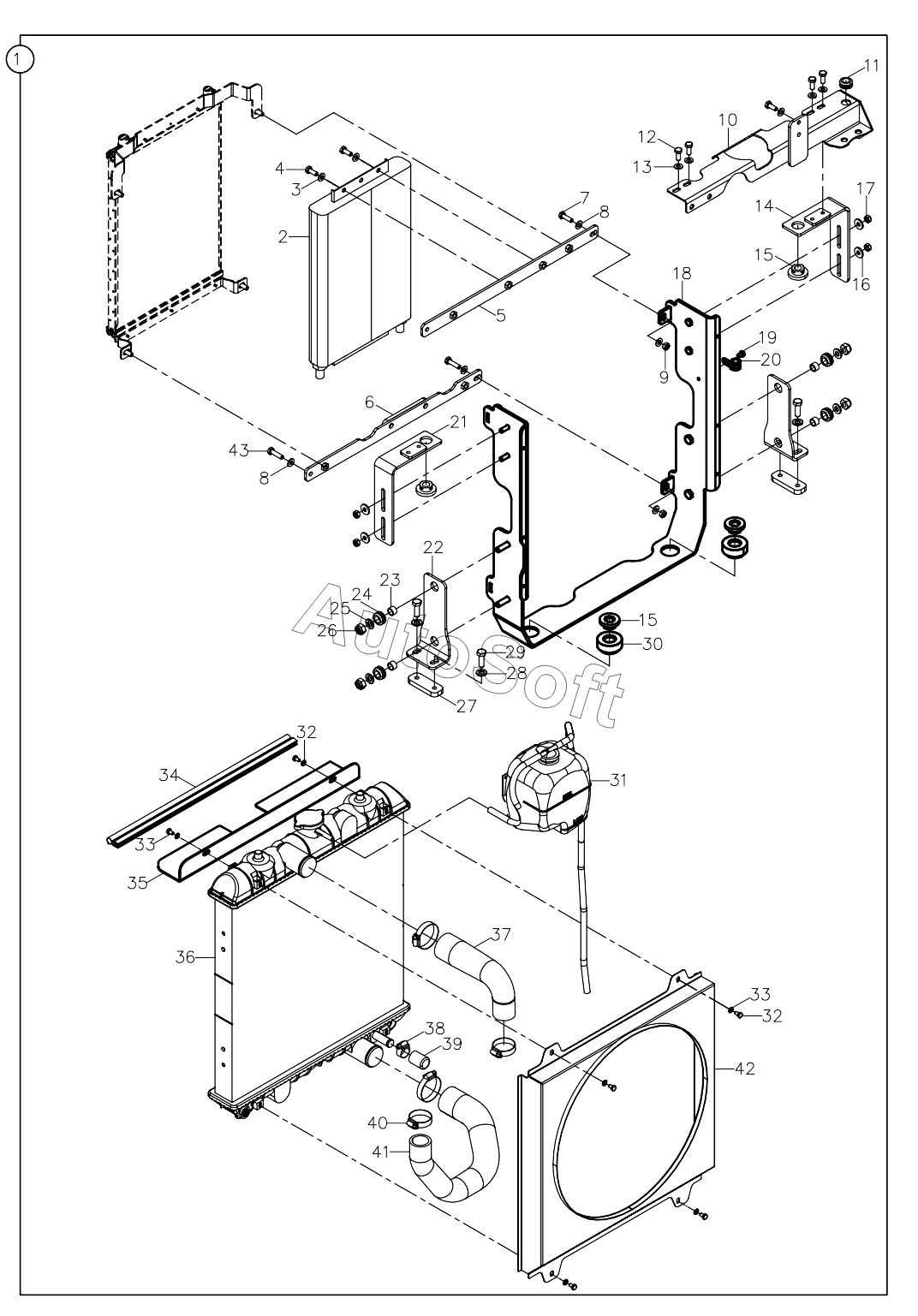

Каталог запасных частей к технике: Hidromek HMK 62SS. RADIATOR - OIL COOLER AND FITTINGS (C00002 -)
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | M***0 | COOLING SYSTEM, ASSY | |
| 2 | M***0 | OIL COOLER, HYDRAULIC | |
| 3 | N***7 | Washer, Pln. | |
| 4 | N***8 | Bolt | |
| 5 | M***0 | CONDENSER UPPER MOUNTING | |
| 6 | M***0 | CONDENSER BOTTOM BRACKET | |
| 7 | N***8 | Bolt, Hex. | |
| 8 | N***7 | Washer, Pln. | |
| 9 | N***2 | Nut | |
| 10 | M***0 | EXPANSION TANK, BRACKET | |
| 11 | 8***6 | GROMMET | |
| 12 | N***4 | BOLT | |
| 13 | N***7 | Washer, Pln. | |
| 14 | M***0 | RADIATOR UPPER PLATE, RIGHT | |
| 15 | M***0 | RUBBER, GROMMET | |
| 16 | N***1 | Washer, Pln. | |
| 17 | N***2 | Nut | |
| 18 | M***0 | RADIATOR | |
| 19 | N***2 | Bolt | |
| 20 | N***5 | HOSE HOLDER | |
| 21 | M***0 | RADIATOR UPPER PLATE, LEFT | |
| 22 | M***0 | RADIATOR, MOUNTING | |
| 23 | 0***8 | RING | |
| 24 | 8***6 | GROMMET | |
| 25 | N***5 | Washer | |
| 26 | N***6 | Nut | |
| 27 | M***0 | MOUNTING, PLATE | |
| 28 | N***5 | Washer | |
| 29 | N***6 | Bolt, Hex. | |
| 30 | M***0 | BUSHING | |
| 31 | M***0 | EXPANSION TANK | |
| 32 | N***2 | Bolt | |
| 33 | N***3 | Washer, Pln. | |
| 34 | M***0 | STRIP | |
| 35 | M***1 | AIR CURTAIN | |
| 36 | M***0 | OIL RADIATOR | |
| 37 | M***0 | WATER INPUT, HOSE | |
| 38 | N***5 | Clamp | |
| 39 | M***0 | PLUG | |
| 40 | N***0 | CLIP | |
| 41 | M***0 | WATER OUTLET, HOSE | |
| 42 | M***0 | COWLING, FAN | |
| 43 | N***2 | Bolt, Hex. |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
