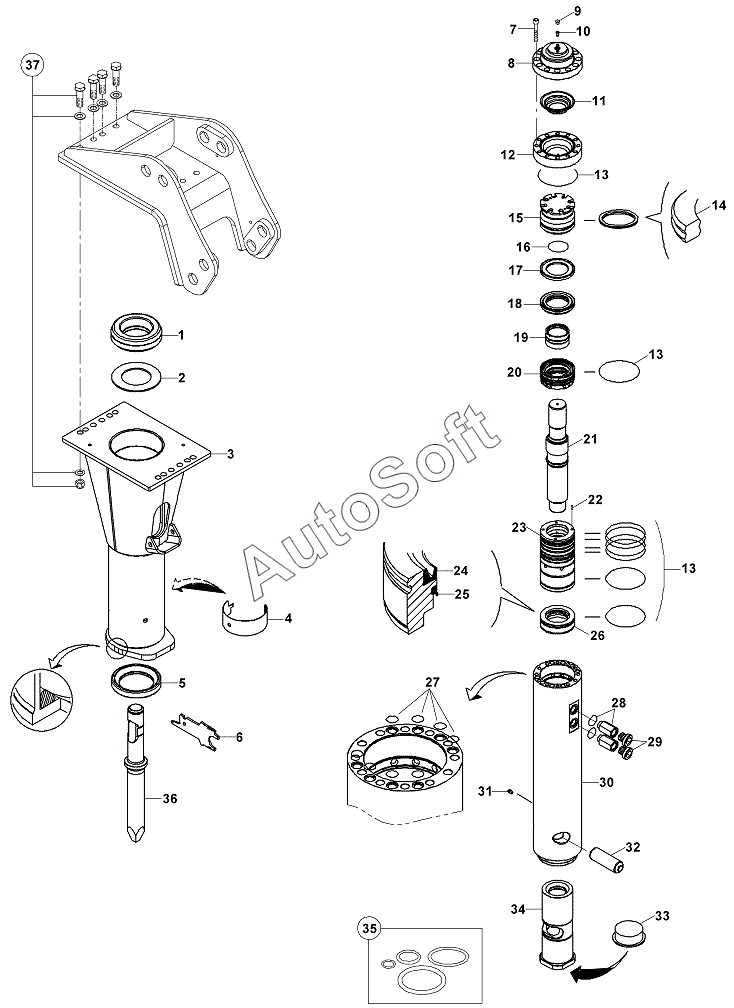

Каталог запасных частей к технике: Hidromek HMK 102S ALPHA (2017). BREAKER ASSEMBLY (MONTABERT- SC 28) (OP)
32
22
23
24
25
26
27
28
29
30
31
21
33
34
35
36
36
36
36
36
36
37
11
1
2
3
4
5
6
7
8
9
10
12
13
13
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| F4504015 | F***5 | BREAKER ASSEMBLY, MONTABERT | |
| 1 | S***2 | DAMPER, UPPER | |
| 2 | S***3 | WASHER, UPPER | |
| 3 | S***6 | FRAME W.A., BREAKER | |
| 4 | S***3 | SPRING RING, SAFETY | |
| 5 | S***1 | DAMPER, BOTTOM | |
| 6 | S***4 | CONTROL GAUGE | |
| 7 | S***4 | BOLT | |
| 8 | S***8 | UPPER FLANGE | |
| 9 | S***0 | PLUG, SAFETY | |
| 10 | S***2 | VALVE, GAS CHARCING | |
| 11 | S***8 | DIAPHRAGM | |
| 12 | S***7 | LOWER FLANGE | |
| 13 | S***2 | O-RING | |
| 14 | S***4 | SEAL | |
| 15 | S***3 | PISTON COVER | |
| 16 | S***6 | SEAL | |
| 17 | S***2 | GASKET, CONICAL | |
| 18 | S***6 | DISTRIBUTOR, INNER | |
| 19 | S***3 | DISTRIBUTOR | |
| 20 | S***4 | DISTRIBUTION BOX | |
| 21 | S***7 | STRIKE PISTON | |
| 22 | S***6 | PIN, CENTERING | |
| 23 | S***2 | LOWER BODY,BREAKER VALVE | |
| 24 | S***2 | SEAL | |
| 25 | S***3 | SCRAPER SEAL | |
| 26 | S***0 | SEAL CASING | |
| 27 | S***7 | SEAL | |
| 28 | S***6 | ADAPTER | |
| 29 | S***6 | PLUG | |
| 30 | S***9 | CYLINDER | |
| 31 | S***0 | GREASE NIPPLE | |
| 32 | S***3 | PIN | |
| 33 | S***2 | PLUG | |
| 34 | S***8 | CHISEL HOLDER BUSHING | |
| 35 | S***1 | KIT, O-RING | |
| 36 | F***0 | CHISEL, FLAT | |
| 36 | F***5 | CHISEL, MOIL POINT | |
| 36 | S***6 | CHISEL, WIDE FLAT | |
| 36 | S***8 | CHISEL, WIDE FLAT | |
| 36 | S***0 | CHISEL, FLAT | |
| 36 | S***2 | CHISEL, BLUNT | |
| 37 | S***0 | SCREW PACK |
