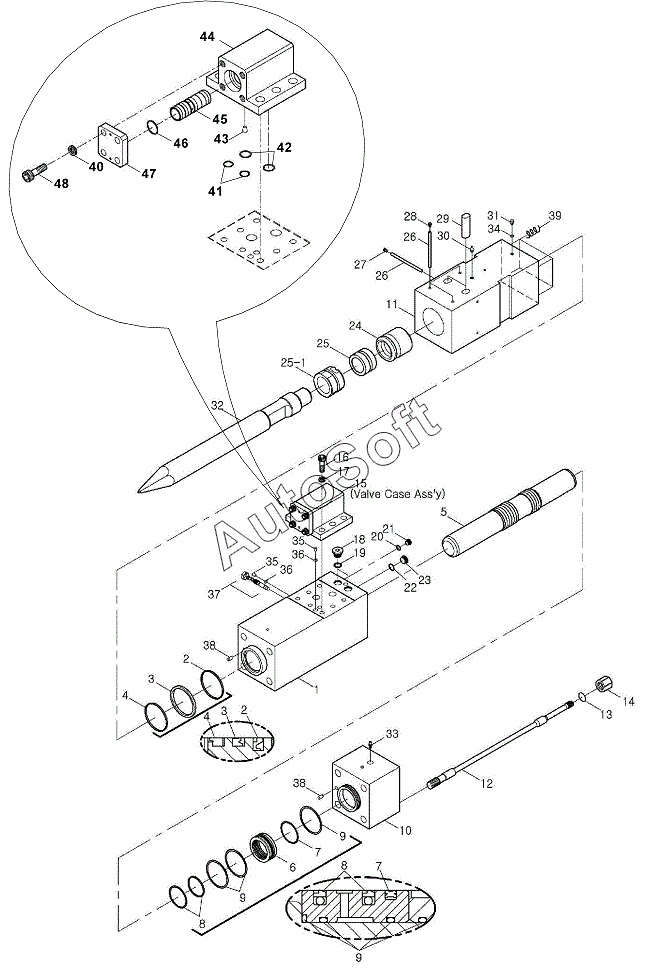

Каталог запасных частей к технике: Hidromek HMK 102S ALPHA (2017). BREAKER ASSEMBLY (DEMO DMB70) (OP)
1
2
2
3
3
4
4
5
6
7
7
8
8
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25-1
26
26
27
28
29
30
31
32
32
32
32
33
34
35
35
36
36
37
38
38
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0 | F***0 | BREAKER ASSEMBLY | |
| 1 | S***2 | CYLINDER | |
| 10 | S***3 | CAP HEAD | |
| 11 | S***4 | FRONT HEAD | |
| 12 | S***6 | THROUGH BOLT | |
| 13 | S***8 | WASHER, FOR T BOLT | |
| 14 | S***7 | NUT | |
| 15 | S***9 | VALVE CASE ASSY | |
| 16 | S***5 | BOLT | |
| 17 | S***0 | WASHER, NORD-LOCK | |
| 18 | S***6 | PLUG, HEX. SOCKET | |
| 19 | S***6 | O-RING | |
| 2 | S***7 | RING, BUFFER | |
| 20 | S***9 | O-RING | |
| 21 | S***6 | PLUG, HEX. SOCKET | |
| 22 | S***9 | O-RING | |
| 23 | S***8 | PLUG, HEX. SOCKET | |
| 24 | S***2 | RING THRUST | |
| 25 | S***1 | FRONT COVER | |
| 25-1 | S***5 | FRONT COVER | |
| 26 | S***4 | PIN STOP | |
| 27 | S***6 | PLUG, SCREW+RUBBER | |
| 28 | S***6 | PLUG, SCREW+RUBBER | |
| 29 | S***1 | PIN CHISEL | |
| 3 | S***3 | U-PACKING | |
| 30 | S***0 | GREASE NIPPLE | |
| 31 | S***8 | PLUG, HEX. SOCKET | |
| 32 | F***0 | CHISEL, MOIL POINT | |
| 32 | F***5 | CHISEL, FLAT | |
| 32 | F***0 | CHISEL, CONICAL | |
| 32 | F***2 | CHISEL, BLUNT | |
| 33 | S***2 | SCREW COUPLING | |
| 34 | S***7 | O-RING | |
| 35 | S***7 | PLUG, HEX. SOCKET | |
| 36 | S***1 | O-RING | |
| 37 | S***5 | ADJUST ASS'Y | |
| 38 | S***7 | KNOCK PIN | |
| 39 | S***5 | HELI COIL | |
| 4 | S***5 | SEAL DUST | |
| 40 | S***0 | BOLT | |
| 41 | S***3 | O-RING | |
| 42 | S***7 | O-RING | |
| 43 | S***0 | PLUG | |
| 44 | S***9 | CASE, VALVE | |
| 45 | S***3 | VALVE | |
| 46 | S***8 | O-RING | |
| 47 | S***5 | PLATE, VALVE | |
| 48 | S***0 | WASHER, NORD-LOCK | |
| 5 | S***9 | PISTON | |
| 6 | S***8 | BUSHING, CYLINDER | |
| 7 | S***0 | QUAD RING | |
| 8 | S***1 | SEAL STEP | |
| 9 | S***1 | O-RING | |
| K1 | S***6 | SEAL KIT, ALL | |
| K2 | S***1 | SEAL KIT, CYLINDER | |
| K3 | S***2 | SEAL KIT, VALVE CASE | |
| K4 | S***0 | THROUGH BOLT SET |
