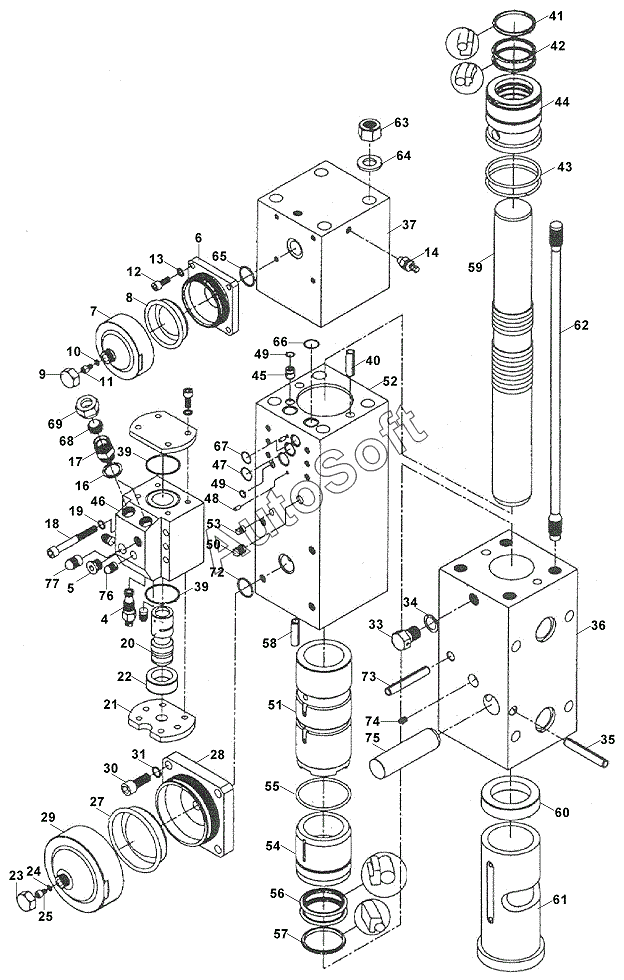

Каталог запасных частей к технике: Hidromek HMK 102S ALPHA (2017). BREAKER ASSEMBLY (LIFTON LH 360) (OP)
49
49
57
56
55
54
53
52
51
50
58
48
47
46
45
44
43
42
41
67
77
76
75
74
73
72
69
68
40
66
65
64
63
62
61
60
59
9
18
17
16
14
13
12
11
10
19
8
7
6
5
4
29
39
39
37
36
35
34
33
31
30
28
27
25
24
23
22
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| F4501030 | F***0 | LIFTON BREAKER | |
| 1 | S***5 | ACCUMULATOR | |
| 2 | S***0 | ACCUMULATOR | |
| 3 | S***0 | SEAL KIT | |
| 4 | S***5 | RELIEF VALVE | |
| 5 | S***5 | PLUG | |
| 6 | S***0 | ACCUMULATOR BODY | |
| 7 | S***5 | ACCUMULATOR COVER | |
| 8 | S***0 | DIAPHRAGM | |
| 9 | S***5 | NUT | |
| 10 | S***0 | SEAL RING | |
| 11 | S***5 | GAS CHARGING VALVE | |
| 12 | S***0 | SCREW | |
| 13 | S***5 | WASHER | |
| 14 | S***0 | AIR VALVE ASS'Y | |
| 16 | S***0 | SEAL RING | |
| 17 | S***5 | ADAPTER | |
| 18 | S***0 | SCREW | |
| 19 | S***5 | WASHER | |
| 20 | S***0 | REVERSING SPOOL | |
| 21 | S***5 | COVER | |
| 22 | S***0 | GUIDE SOCKET | |
| 23 | S***5 | NUT | |
| 24 | S***0 | SEAL RING | |
| 25 | S***5 | GAS CHARGING VALVE | |
| 27 | S***5 | DIAPHRAGM | |
| 28 | S***0 | ACCUMULATOR BODY | |
| 29 | S***5 | ACCUMULATOR COVER | |
| 30 | S***0 | SCREW | |
| 31 | S***5 | WASHER | |
| 33 | S***0 | PLUG | |
| 34 | S***5 | WASHER | |
| 35 | S***0 | ROLL PIN | |
| 36 | S***5 | NOSE PART | |
| 37 | S***0 | REAR BODY | |
| 39 | S***5 | O-RING | |
| 40 | S***0 | ROLL PIN | |
| 41 | S***5 | ROD WIPER | |
| 42 | S***0 | SEAL | |
| 43 | S***5 | O-RING | |
| 44 | S***0 | REAR BUSHING | |
| 45 | S***5 | PLUG | |
| 46 | S***0 | VALVE HOUSING | |
| 47 | S***5 | O-RING | |
| 48 | S***0 | ROLL PIN | |
| 49 | S***5 | O-RING | |
| 50 | S***0 | EXPANDER | |
| 51 | S***5 | CYLINDER | |
| 52 | S***0 | HOUSING | |
| 53 | S***5 | EXPANDER | |
| 54 | S***0 | FRONT BUSHING | |
| 55 | S***5 | O-RING | |
| 56 | S***5 | SEAL | |
| 57 | S***0 | ROD WIPER | |
| 58 | S***0 | ROLL PIN | |
| 59 | S***5 | STRIKING PISTON | |
| 60 | S***0 | STOP RING | |
| 61 | S***5 | CHISEL BUSHING | |
| 62 | S***0 | THROUGH BOLT | |
| 63 | S***5 | NUT | |
| 64 | S***0 | WASHER | |
| 65 | S***0 | O-RING | |
| 66 | S***5 | O-RING | |
| 67 | S***5 | O-RING | |
| 68 | S***0 | EXPANDER | |
| 69 | S***5 | NUT | |
| 72 | S***0 | O-RING | |
| 73 | S***0 | ROLL PIN | |
| 74 | S***0 | GREASE NIPPLE | |
| 75 | S***5 | CHISEL PIN | |
| 76 | S***0 | EXPANDER | |
| 77 | S***0 | EXPANDER |
