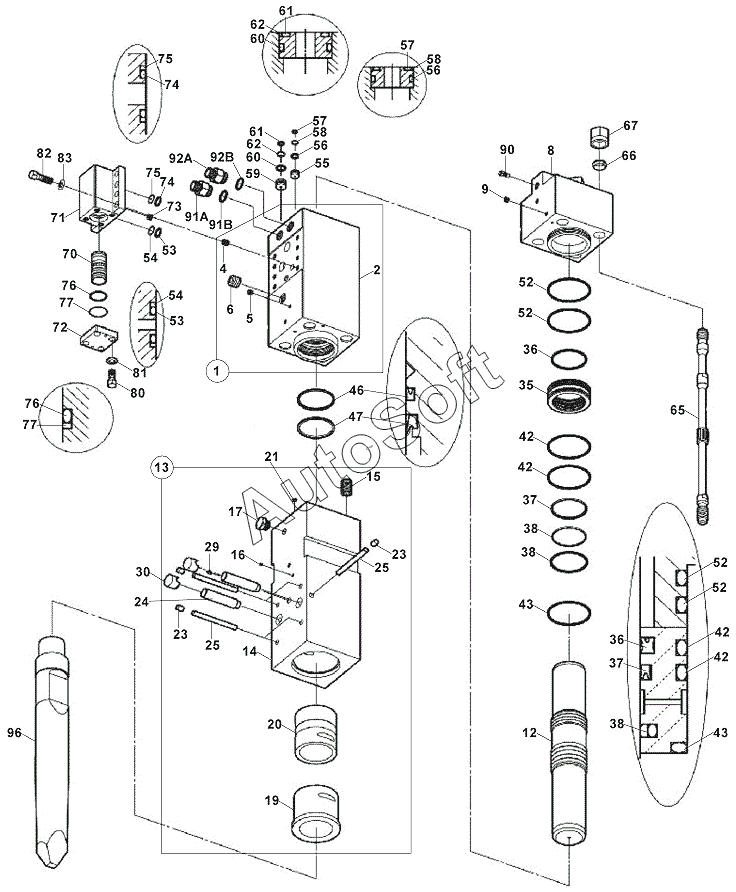

Каталог запасных частей к технике: Hidromek HMK 102S ALPHA (2017). BREAKER ASSEMBLY (TOKU) (OP)
1
2
4
5
6
8
9
12
13
14
15
16
17
19
20
21
23
23
24
25
25
29
30
35
36
36
37
37
38
38
38
42
42
42
42
43
43
46
47
52
52
52
52
53
53
54
54
55
56
56
57
57
58
58
59
60
60
61
61
62
62
65
66
67
70
71
72
73
74
74
75
75
76
76
77
77
80
81
82
83
90
91A
91A
91B
92A
92A
92B
96
96
96
96
96
96
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0 | F***0 | BREAKER ASSEMBLY | |
| 1 | S***8 | CYLINDER ASS'Y, BREAKER | |
| 12 | S***4 | PISTON | |
| 13 | S***6 | CHISEL HOLDER CP | |
| 14 | S***7 | CHISEL HOLDER | |
| 15 | S***4 | HELICOIL | |
| 16 | S***8 | PLUG | |
| 17 | S***2 | PLUG | |
| 19 | S***6 | CHISEL BUSHING | |
| 2 | S***0 | CYLINDER | |
| 20 | S***4 | CHISEL HOLDER BUSHING | |
| 21 | S***6 | O-RING | |
| 23 | S***8 | RETAINER PIN STOPPER PLUG | |
| 24 | S***0 | PIN | |
| 25 | S***2 | STOPPER PIN | |
| 29 | S***4 | GREASE NIPPLE | |
| 30 | S***0 | RETAINER PIN PLUG | |
| 34 | S***0 | SEAL KIT | |
| 35 | S***0 | PACKING BUSHING | |
| 36 | S***0 | SEAL | |
| 37 | S***2 | OIL SEAL | |
| 38 | S***8 | SLIDE RING S | |
| 4 | S***2 | PLUG | |
| 42 | S***8 | O-RING | |
| 43 | S***0 | O-RING | |
| 46 | S***4 | OIL SEAL | |
| 47 | S***8 | SEAL DUST | |
| 5 | S***0 | PLUG | |
| 52 | S***8 | O-RING | |
| 53 | S***2 | O-RING | |
| 54 | S***2 | BACK UP RING | |
| 55 | S***2 | CYLINDER PLUG | |
| 56 | S***2 | O-RING | |
| 57 | S***8 | O-RING | |
| 58 | S***8 | BACK UP RING | |
| 59 | S***0 | CYLINDER PLUG | |
| 6 | S***2 | HELICOIL | |
| 60 | S***4 | O-RING | |
| 61 | S***0 | O-RING | |
| 62 | S***0 | BACK UP RING | |
| 65 | S***6 | THROUGH BOLT | |
| 66 | S***6 | SIDE BOLT RING | |
| 67 | S***6 | NUT | |
| 70 | S***8 | CONTROL VALVE | |
| 71 | S***2 | CONTROL VALVE BOX | |
| 72 | S***4 | CONTROL VALVE CAP | |
| 73 | S***0 | CHOKE PLUG | |
| 74 | S***4 | O-RING | |
| 75 | S***4 | BACK UP RING | |
| 76 | S***6 | O-RING | |
| 77 | S***6 | BACK UP RING | |
| 8 | S***2 | CYLINDER COVER | |
| 80 | S***4 | BOLT | |
| 81 | S***0 | WASHER | |
| 82 | S***2 | BOLT | |
| 83 | S***0 | WASHER | |
| 9 | S***0 | PLUG | |
| 90 | S***4 | GAS VALVE CP | |
| 91A | 8***0 | ADAPTER | |
| 91A | S***6 | ADAPTER | |
| 91B | S***6 | O-RING | |
| 92A | 8***2 | ADAPTER | |
| 92A | S***8 | ADAPTER | |
| 92B | S***6 | O-RING | |
| 96 | F***0 | CHISEL, FLAT | |
| 96 | F***1 | POINT CHISEL | |
| 96 | F***2 | FLAT END CHISEL | |
| 96 | F***3 | POINT CHISEL LONG | |
| 96 | F***4 | FLAT END CHISEL LONG | |
| 96 | F***5 | CHISEL, FLAT, LONG |
