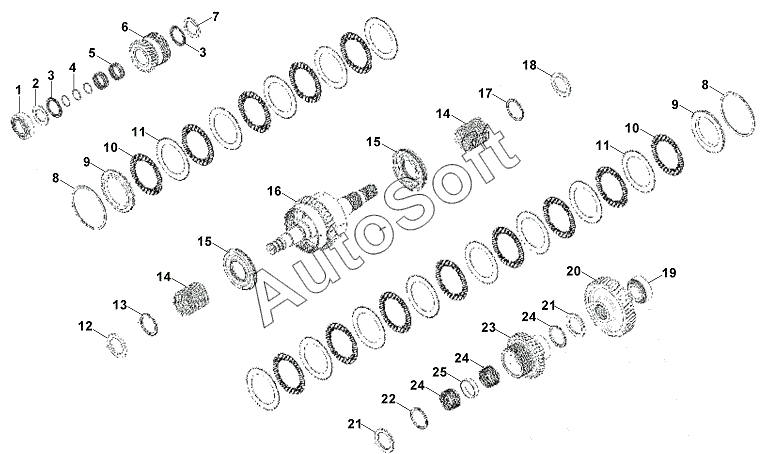

Каталог запасных частей к технике: Hidromek HMK 102S ALPHA (2017). TRANSMISSION, SHAFT GROUP - MAIN (STANDARD)
13
25
24
24
24
23
22
21
21
20
19
19
18
17
16
15
15
14
14
12
11
11
10
10
9
9
8
8
7
6
5
4
3
3
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| F0340206 | F***6 | SHAFT Gp - MAIN | |
| 1 | F***6 | BEARING CONE | |
| 1 | F***7 | BEARING CUP | |
| 2 | F***1 | WASHER | |
| 3 | F***0 | BEARING - SPL | |
| 4 | F***0 | RING - SEAL | |
| 5 | F***3 | BEARING - CAGED | |
| 6 | F***7 | GEAR | |
| 7 | F***5 | WASHER | |
| 8 | F***3 | RING - RETAINING | |
| 9 | F***7 | PLATE- END | |
| 10 | F***4 | DISC - FRICTION | |
| 11 | F***9 | DISC - CLUTCH | |
| 12 | F***5 | RETAINER | |
| 13 | F***6 | RING - RETAINING | |
| 14 | F***7 | SPRING - WAVE | |
| 15 | F***8 | PISTON - CLUTCH | |
| 16 | F***9 | SHAFT - ASS' Y. | |
| 17 | F***0 | RING - RETAINING | |
| 18 | F***1 | RETAINER - SPRING | |
| 19 | F***2 | BEARING CUP | |
| 19 | F***3 | BEARING CONE | |
| 20 | F***4 | GEAR | |
| 21 | F***5 | WASHER - SUPPORT | |
| 22 | F***6 | BEARING - SPL | |
| 23 | F***7 | GEAR | |
| 24 | F***8 | BEARING - CAGED | |
| 25 | F***9 | SPACER |
