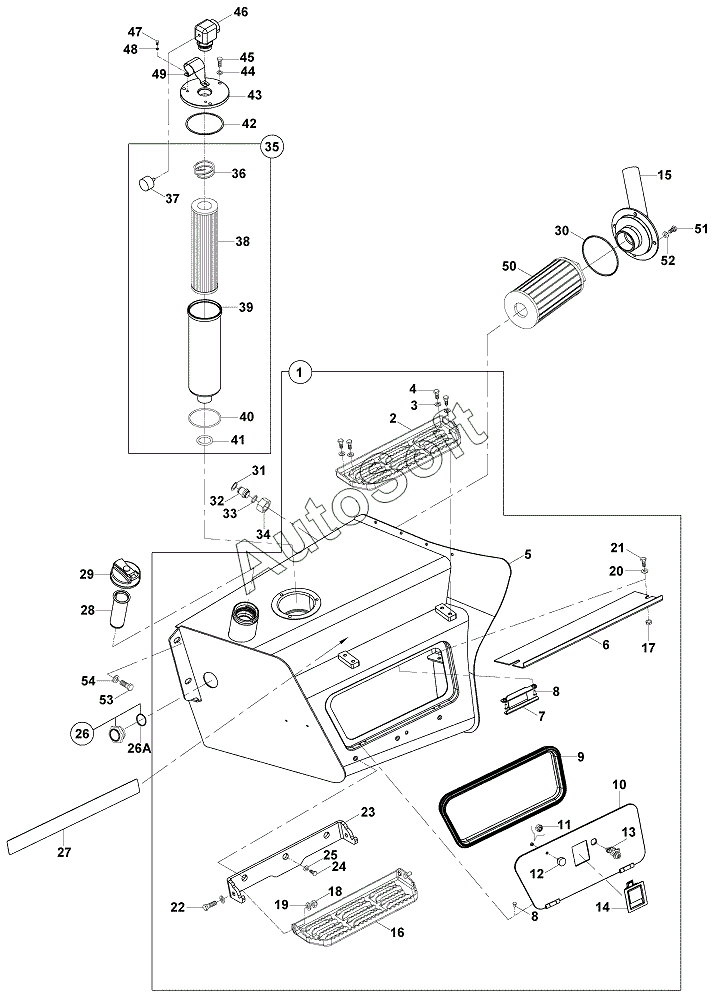

Каталог запасных частей к технике: Hidromek HMK 102S ALPHA (2017). HYDRAULIC TANK MOUNTING (VERSION 2)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26A
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0 | 0***4 | HYDRAULIC TANK MOUNTING | |
| 1 | 0***4 | HYDRAULIC TANK ASS'Y | |
| 10 | 0***1 | COVER | |
| 11 | N***0 | Nut | |
| 12 | 8***7 | Support | |
| 13 | F***7 | LOCK | |
| 14 | F***0 | LOCK, COVER | |
| 15 | 0***1 | PIPE W.A., PUMP SUCTION | |
| 16 | 0***9 | STEP | |
| 17 | N***2 | Nut | |
| 18 | N***6 | Nut | |
| 19 | N***0 | WASHER | |
| 2 | 0***5 | STEP | |
| 20 | N***7 | WASHER, MXX | |
| 21 | N***4 | Bolt | |
| 22 | N***2 | Bolt | |
| 23 | 0***8 | BRACKET, STEP | |
| 24 | N***8 | Bolt | |
| 25 | N***4 | WASHER | |
| 26 | F***0 | INDICATOR, OIL LEVEL | |
| 26A | F***0 | GASKET | |
| 27 | F***5 | SAFETY WALK TAPE | |
| 28 | F***0 | STRAINER, FUEL | |
| 29 | F***2 | CAP, HYDRAULIC TANK | |
| 3 | N***5 | WASHER, MXX | |
| 30 | N***5 | O-RING | |
| 31 | N***5 | RETAINING RING | |
| 32 | 8***0 | PLUG | |
| 33 | N***3 | O-ring | |
| 34 | N***6 | NUT | |
| 35 | F***0 | FILTER, ASS'Y, RETURN | |
| 36 | F***3 | SPRING | |
| 37 | F***1 | VACUUMMETER | |
| 38 | F***1 | FILTER, RETURN | |
| 39 | F***2 | BODY, FILTER | |
| 4 | N***4 | Bolt | |
| 40 | F***4 | O-RING | |
| 41 | N***1 | WASHER | |
| 42 | N***6 | O-ring, end cap | |
| 43 | 8***6 | COVER, FILTER | |
| 44 | N***5 | Washer | |
| 45 | N***2 | Bolt | |
| 46 | N***6 | ELBOW | |
| 47 | N***2 | BOLT | |
| 48 | N***4 | WASHER | |
| 49 | 0***3 | PROTECTION PLATE | |
| 5 | 0***4 | HYDRAULIC TANK W.A. | |
| 50 | F***0 | STRAINER, SUCTION | |
| 50 | F***0 | STRAINER, SUCTION | |
| 51 | N***8 | BOLT | |
| 52 | N***5 | Washer | |
| 53 | N***0 | BOLT | |
| 54 | N***2 | Washer | |
| 6 | 0***6 | PLATE | |
| 7 | 0***2 | STRIKER | |
| 8 | N***4 | BOLT | |
| 9 | 8***1 | WEATHER STRIP |
