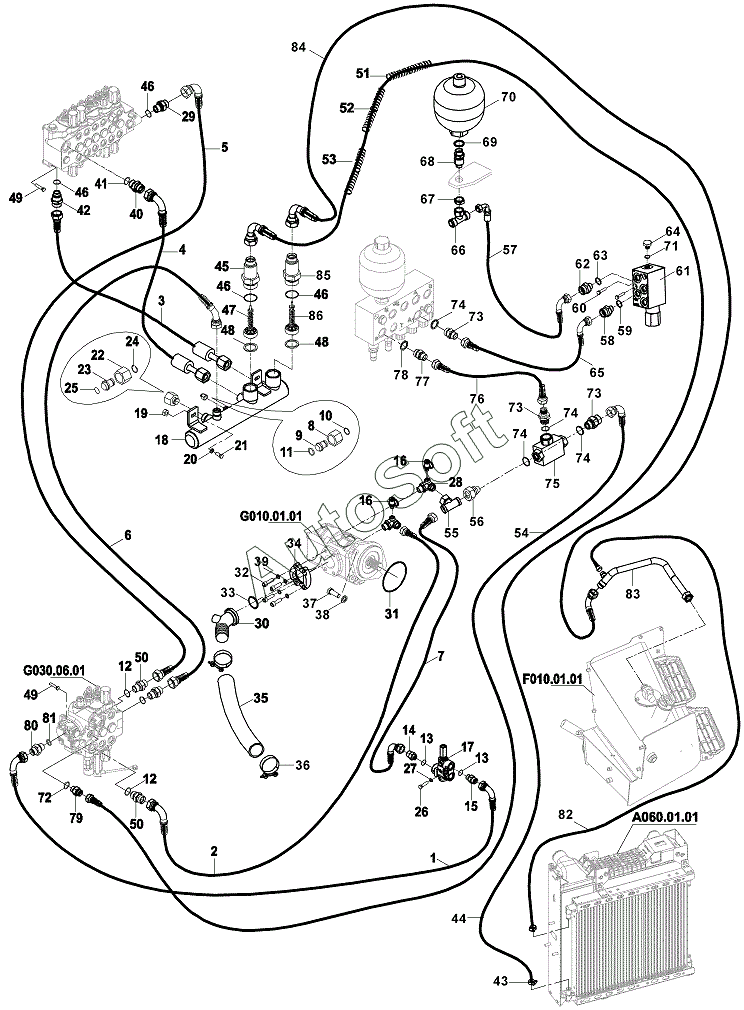

Каталог запасных частей к технике: Hidromek HMK 102S ALPHA (2017). HYDRAULIC PIPING, MAIN (STD. ARM & SHOVEL & GEAR PUMP) (TYPE A)
58
65
64
64
63
63
62
62
61
61
60
59
59
66
58
57
56
55
54
53
52
51
50
50
49
49
48
48
48
76
86
85
84
83
82
82
81
80
79
78
77
48
48
48
75
74
74
74
74
73
73
73
72
71
70
70
70
69
68
67
13
13
24
23
22
21
20
19
18
17
16
16
15
14
25
12
12
11
10
9
8
7
6
5
4
3
2
37
47
46
46
46
46
45
44
44
43
42
41
40
39
38
1
36
35
34
33
32
31
30
29
28
27
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | HOSE ASS'Y | |
| 2 | 6***5 | HOSE ASS'Y | |
| 3 | 6***2 | HOSE | |
| 4 | 6***5 | Hose | |
| 5 | 6***5 | HOSE ASS'Y | |
| 6 | 6***5 | HOSE ASS'Y | |
| 7 | 6***0 | HOSE ASS'Y | |
| 8 | N***2 | NUT | |
| 9 | 8***8 | Plug | |
| 10 | N***9 | Retaining ring | |
| 11 | N***8 | O-ring | |
| 12 | N***9 | O-RING | |
| 13 | N***5 | Washer | |
| 14 | N***5 | ADAPTER | |
| 15 | N***5 | ADAPTER | |
| 16 | F***0 | COUPLING, PRESSURE | |
| 17 | F***0 | PRIORITY VALVE | |
| 18 | 0***1 | COLLECTOR TUBE | |
| 19 | N***6 | Nut | |
| 20 | N***1 | Washer | |
| 21 | N***6 | Bolt | |
| 22 | N***4 | NUT | |
| 23 | 8***6 | PLUG | |
| 24 | N***5 | RETAINING RING | |
| 25 | N***5 | O-RING | |
| 26 | N***0 | Bolt | |
| 27 | N***4 | Washer | |
| 28 | N***5 | ADAPTER | |
| 29 | 8***0 | ADAPTER | |
| 30 | 4***7 | PIPE W.A., PUMP SUCTION | |
| 31 | N***4 | O-ring | |
| 32 | N***0 | Bolt | |
| 33 | N***6 | O-ring | |
| 34 | N***0 | Flange | |
| 35 | H***0 | Hose | |
| 36 | N***3 | Clamp | |
| 37 | N***0 | BOLT | |
| 38 | N***2 | Washer | |
| 39 | N***1 | Washer | |
| 40 | 8***0 | ADAPTER | |
| 41 | N***9 | O-RING | |
| 42 | 8***0 | ADAPTER | |
| 43 | N***5 | CLAMP | |
| 44 | 7***5 | HOSE ASS'Y | |
| 44 | 7***5 | HOSE ASS'Y | |
| 45 | 8***9 | ADAPTER | |
| 46 | N***9 | O-RING | |
| 47 | H***0 | Check V/V, Return | |
| 48 | 0***1 | RING | |
| 48 | 0***6 | O-RING | |
| 49 | N***6 | BOLT | |
| 50 | 8***0 | ADAPTER | |
| 51 | H***0 | Protective hose | |
| 52 | H***0 | Protective hose | |
| 53 | H***0 | Protective hose | |
| 54 | 6***0 | HOSE ASS'Y | |
| 55 | N***5 | T, ADAPTER | |
| 56 | 8***9 | ADAPTER | |
| 57 | 6***5 | HOSE ASS'Y | |
| 58 | 8***9 | ADAPTER | |
| 58 | N***3 | ADAPTER | |
| 59 | N***9 | WASHER | |
| 59 | N***9 | O-ring | |
| 60 | N***6 | BOLT | |
| 61 | F***1 | VALVE, ACCUMULATOR CHARGE | |
| 61 | F***2 | VALVE, ACCUMULATOR CHARGE | |
| 62 | 8***9 | ADAPTER | |
| 62 | N***3 | ADAPTER | |
| 63 | N***9 | WASHER | |
| 63 | N***9 | O-ring | |
| 64 | 8***1 | PLUG | |
| 64 | H***0 | PLUG | |
| 65 | 6***5 | HOSE ASS'Y | |
| 66 | N***5 | TEE | |
| 67 | 8***4 | NUT, M24x1.5 | |
| 68 | 8***0 | ADAPTER | |
| 69 | N***5 | Washer | |
| 70 | F***1 | ACCUMULATOR | |
| 70 | F***2 | ACCUMULATOR | |
| 70 | F***3 | ACCUMULATOR | |
| 71 | N***8 | O-ring | |
| 72 | N***9 | O-ring | |
| 73 | 8***7 | ADAPTER | |
| 74 | N***4 | Washer | |
| 75 | F***2 | SHUTTLE VALVE | |
| 76 | 6***0 | HOSE ASS'Y | |
| 77 | 8***8 | ADAPTER | |
| 78 | N***5 | O-RING | |
| 79 | 8***9 | ADAPTER | |
| 80 | 8***7 | ADAPTER | |
| 81 | N***3 | O-ring | |
| 82 | 7***0 | HOSE ASS'Y | |
| 82 | 7***5 | HOSE ASS'Y | |
| 83 | 4***9 | PIPE ASS'Y | |
| 84 | 6***0 | HOSE ASS'Y | |
| 85 | 8***8 | ADAPTER | |
| 86 | H***0 | Check V/V, Bypass |
