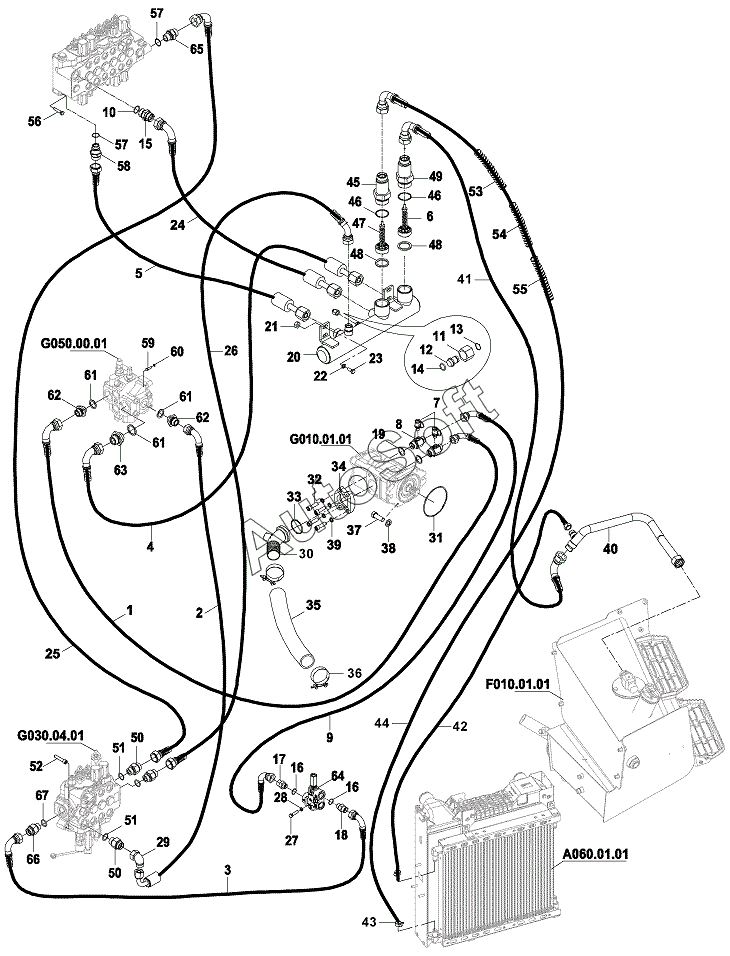

Каталог запасных частей к технике: Hidromek HMK 102S ALPHA (2017). HYD. PIPING MAIN (TELESCOPIC & MULRIPURPOSE BUCKET & GEAR PUMP) (TYPE A)
42
50
50
49
48
48
47
46
46
45
44
43
51
51
41
40
39
38
37
36
35
59
67
66
65
64
63
62
62
61
61
61
60
34
58
57
57
56
55
54
53
52
9
17
16
16
15
14
13
12
11
10
18
8
7
6
5
4
3
2
1
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | HOSE ASS'Y | |
| 2 | 6***0 | HOSE ASS'Y | |
| 3 | 6***0 | HOSE ASS'Y | |
| 4 | 6***7 | HOSE | |
| 5 | 6***2 | HOSE | |
| 6 | H***0 | Check V/V, Bypass | |
| 7 | F***0 | COUPLING, PRESSURE | |
| 8 | 8***0 | ADAPTER | |
| 9 | 6***3 | HOSE ASS'Y | |
| 10 | N***9 | O-RING | |
| 11 | N***2 | NUT | |
| 12 | 8***8 | Plug | |
| 13 | N***9 | Retaining ring | |
| 14 | N***8 | O-ring | |
| 15 | 8***0 | ADAPTER | |
| 16 | N***5 | Washer | |
| 17 | N***5 | ADAPTER | |
| 18 | N***5 | ADAPTER | |
| 19 | N***5 | Washer | |
| 20 | 0***1 | COLLECTOR TUBE | |
| 21 | N***6 | Nut | |
| 22 | N***1 | Washer | |
| 23 | N***6 | Bolt | |
| 24 | 6***5 | Hose | |
| 25 | 6***5 | HOSE ASS'Y | |
| 26 | 6***0 | HOSE ASS'Y | |
| 27 | N***0 | Bolt | |
| 28 | N***4 | Washer | |
| 29 | N***4 | Adapter | |
| 30 | 4***7 | PIPE W.A., PUMP SUCTION | |
| 31 | N***4 | O-ring | |
| 32 | N***0 | Bolt | |
| 33 | N***6 | O-ring | |
| 34 | N***0 | Flange | |
| 35 | H***0 | Hose | |
| 36 | N***3 | Clamp | |
| 37 | N***8 | BOLT | |
| 38 | N***2 | Washer | |
| 39 | N***1 | Washer | |
| 40 | 4***9 | PIPE ASS'Y | |
| 41 | 6***0 | HOSE ASS'Y | |
| 42 | 7***5 | HOSE ASS'Y | |
| 43 | N***5 | CLAMP | |
| 44 | 7***5 | HOSE ASS'Y | |
| 45 | 8***9 | ADAPTER | |
| 46 | N***5 | O-RING | |
| 47 | H***0 | Check V/V, Return | |
| 48 | 0***1 | RING | |
| 49 | 8***8 | ADAPTER | |
| 50 | 8***0 | ADAPTER | |
| 51 | N***9 | O-RING | |
| 52 | N***6 | BOLT | |
| 53 | H***0 | Protective hose | |
| 54 | H***0 | Protective hose | |
| 55 | H***0 | Protective hose | |
| 56 | N***6 | BOLT | |
| 57 | N***9 | O-RING | |
| 58 | 8***0 | ADAPTER | |
| 59 | N***4 | BOLT | |
| 60 | N***4 | Washer | |
| 61 | N***0 | WASHER | |
| 62 | 8***0 | ADAPTER | |
| 63 | 8***6 | ADAPTER | |
| 64 | F***0 | PRIORITY VALVE | |
| 65 | 8***0 | ADAPTER | |
| 66 | 8***7 | ADAPTER | |
| 67 | N***3 | O-ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
