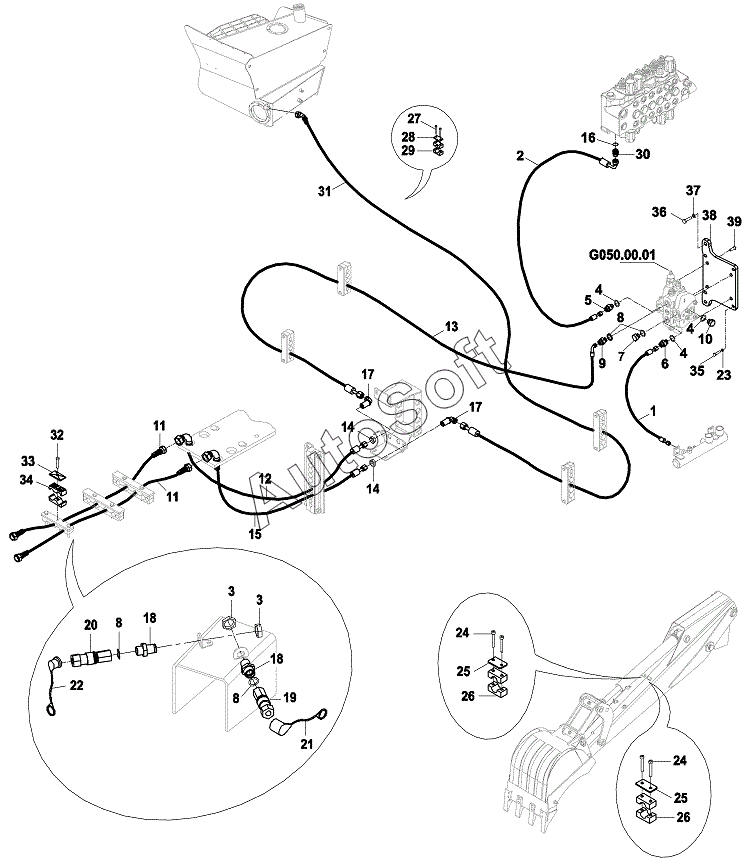

Каталог запасных частей к технике: Hidromek HMK 102S ALPHA (2017). SINGLE ACTING HYDRAULIC PIPING (BREAKER & STD. ARM) (TYPE A)
1
2
3
3
4
4
4
5
6
7
8
8
8
9
10
11
11
12
13
14
14
15
16
17
17
18
18
19
20
21
22
23
24
24
25
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***7 | HOSE | |
| 2 | 6***0 | HOSE ASS'Y | |
| 3 | 8***0 | Nut | |
| 4 | N***0 | WASHER | |
| 5 | 8***0 | ADAPTER | |
| 6 | 8***6 | ADAPTER | |
| 7 | 8***2 | PLUG | |
| 8 | N***5 | Washer | |
| 9 | 8***0 | ADAPTER | |
| 10 | 8***6 | PLUG | |
| 11 | 6***0 | HOSE ASS'Y | |
| 12 | 6***0 | HOSE ASS'Y | |
| 13 | 6***0 | Adapter | |
| 14 | 8***0 | Nut | |
| 15 | 6***0 | HOSE ASS'Y | |
| 16 | N***3 | O-ring | |
| 17 | N***6 | Adapter | |
| 18 | 8***7 | ADAPTER | |
| 19 | N***1 | Quick coupling- female | |
| 20 | N***2 | Quick coupling- male | |
| 21 | F***0 | Cover | |
| 22 | F***1 | Cover | |
| 23 | N***4 | Washer | |
| 24 | N***8 | Bolt | |
| 25 | N***2 | COVER, CLAMP | |
| 26 | N***3 | Clamp, assy | |
| 27 | N***8 | Bolt | |
| 28 | N***2 | COVER, CLAMP | |
| 29 | N***3 | Clamp, assy | |
| 30 | 8***0 | ADAPTER | |
| 31 | 6***0 | HOSE ASS'Y | |
| 32 | N***0 | Bolt | |
| 33 | N***2 | COVER, CLAMP | |
| 34 | N***3 | CLAMP BODY | |
| 35 | N***2 | Bolt | |
| 36 | N***6 | Bolt | |
| 37 | N***5 | Washer | |
| 38 | 0***4 | PLATE | |
| 39 | N***4 | SCREW |
