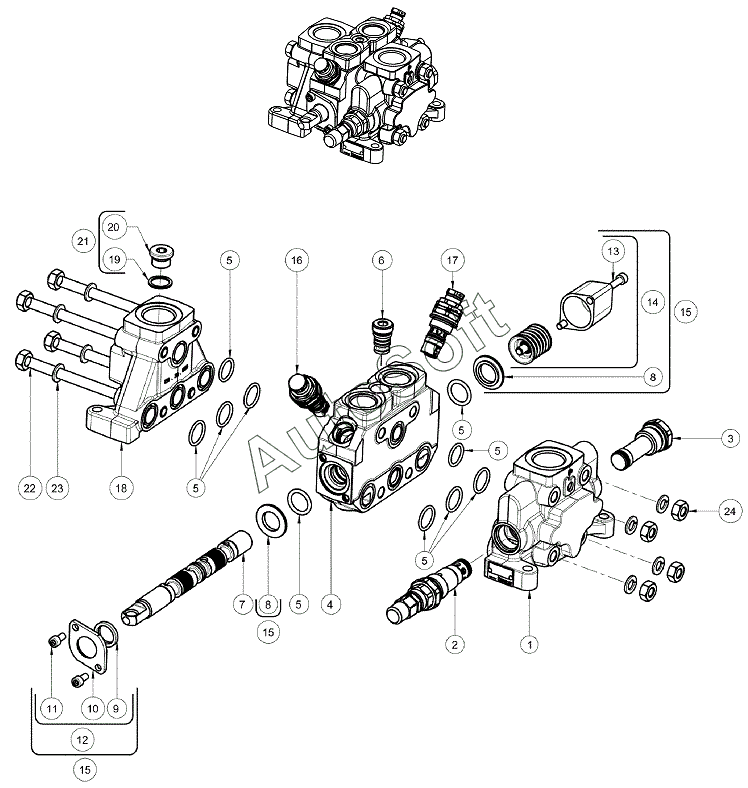

Каталог запасных частей к технике: Hidromek HMK 102S ALPHA (2017). ADDITIONAL ATTACHMENT CONTROL VALVE (TYPE A)
12
24
23
22
21
20
19
18
17
16
15
15
15
14
13
11
10
9
8
8
7
6
5
5
5
5
5
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| F1814127 | F***7 | VALVE ASS'Y, BUCHER-HDS30 | |
| 1 | S***7 | INLET COVER | |
| 2 | S***0 | RELIEF VALVE | |
| 3 | S***4 | PLUG | |
| 4 | S***6 | COMPLETE ELEMENT | |
| 5 | S***8 | SEAL KIT | |
| 6 | S***3 | CHECK VALVE | |
| 7 | S***6 | SPOOL | |
| 8 | S***4 | SPACER | |
| 9 | S***0 | SEAL | |
| 10 | S***8 | COVER | |
| 11 | S***8 | SCREW | |
| 12 | S***2 | LEVER CAP | |
| 13 | S***9 | SCREW | |
| 14 | S***2 | POSITIONER | |
| 15 | S***5 | KIT. MAN. SPACER | |
| 16 | S***7 | VALVE UC | |
| 17 | S***8 | VALVE UC | |
| 18 | S***4 | END COVER | |
| 19 | S***0 | WASHER | |
| 20 | S***4 | PLUG | |
| 21 | S***0 | KIT | |
| 22 | S***0 | TIE ROD | |
| 23 | S***2 | WASHER | |
| 24 | S***4 | NUT |
