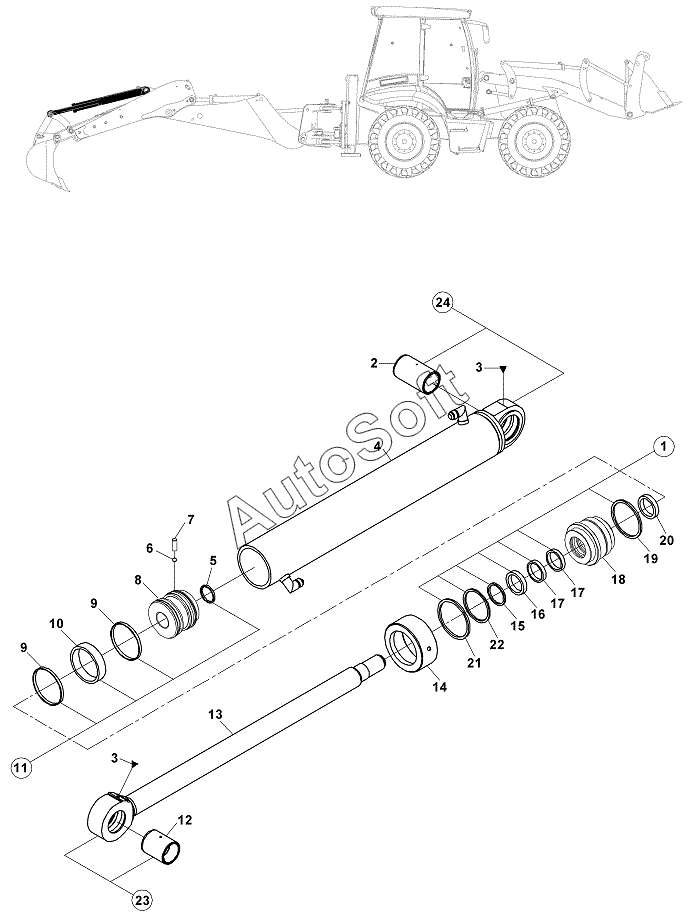

Каталог запасных частей к технике: Hidromek HMK 102S ALPHA (2017). BUCKET CYLINDER, BACKHOE, TELESCOPIC
12
24
23
22
21
20
19
18
17
17
16
15
14
13
11
10
9
9
8
7
6
5
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 15120275 | 1***5 | RAM, BUCKET, TELESCOPIC DIPPER, BACKHOE | |
| 1 | S***1 | SEAL KIT, END CAP | |
| 2 | 8***0 | BUSHING | |
| 3 | N***0 | Grease nipple | |
| 4 | 2***2 | CYLINDER | |
| 5 | N***5 | O-ring, piston | |
| 6 | N***0 | Steel ball | |
| 7 | N***0 | Setscrew | |
| 8 | 2***0 | Piston | |
| 9 | N***5 | Guide ring | |
| 10 | N***0 | Seal, piston | |
| 11 | S***5 | Seal kit, piston | |
| 12 | 8***6 | BUSHING | |
| 13 | 2***0 | ROD | |
| 14 | 2***5 | CAP | |
| 15 | N***6 | Scraper | |
| 16 | N***5 | U-cap | |
| 17 | N***5 | GUIDE RING, HEAD | |
| 18 | 2***5 | CAP, END | |
| 19 | N***0 | O-ring, end cap | |
| 20 | N***6 | U-cap | |
| 21 | N***1 | O-ring, end cap | |
| 22 | N***0 | O-RING, END CAP | |
| 23 | 2***1 | CYLINDER ROD ASS'Y | |
| 24 | 2***2 | CYLINDER TUBE ASS'Y |
