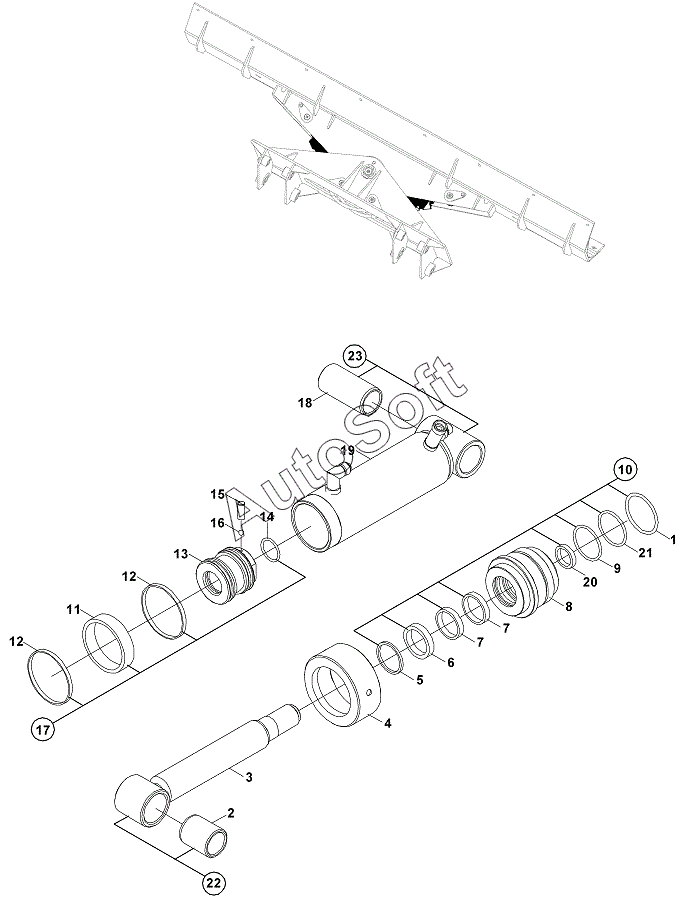

Каталог запасных частей к технике: Hidromek HMK 102S ALPHA (2017). LEVELLING BLADE CYLINDER
12
12
23
22
21
20
19
18
17
16
15
14
13
11
10
9
8
7
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 15020083 | 1***3 | RAM, LEVELLING BLADE | |
| 1 | N***9 | O-RING | |
| 2 | 8***0 | BUSHING | |
| 3 | 2***0 | ROD | |
| 4 | 2***0 | CAP | |
| 5 | N***5 | Scraper | |
| 6 | N***3 | U-cap | |
| 7 | N***7 | Guide ring, end cap | |
| 8 | 2***0 | CAP, END | |
| 9 | N***0 | O-RING | |
| 10 | S***0 | SEAL KIT, END CAP | |
| 11 | N***0 | SEAL, PISTON | |
| 12 | N***5 | GUIDE RING | |
| 13 | 2***0 | PISTON | |
| 14 | N***5 | O-ring, piston | |
| 15 | N***6 | Setscrew | |
| 16 | N***0 | Steel ball | |
| 17 | S***3 | SEAL KIT, PISTON | |
| 18 | 8***8 | BUSHING | |
| 19 | 2***2 | CYLINDER | |
| 20 | N***6 | U-cap | |
| 21 | N***0 | O-RING | |
| 22 | 2***5 | CYLINDER ROD ASS'Y | |
| 23 | 2***2 | CYLINDER TUBE ASS'Y |
