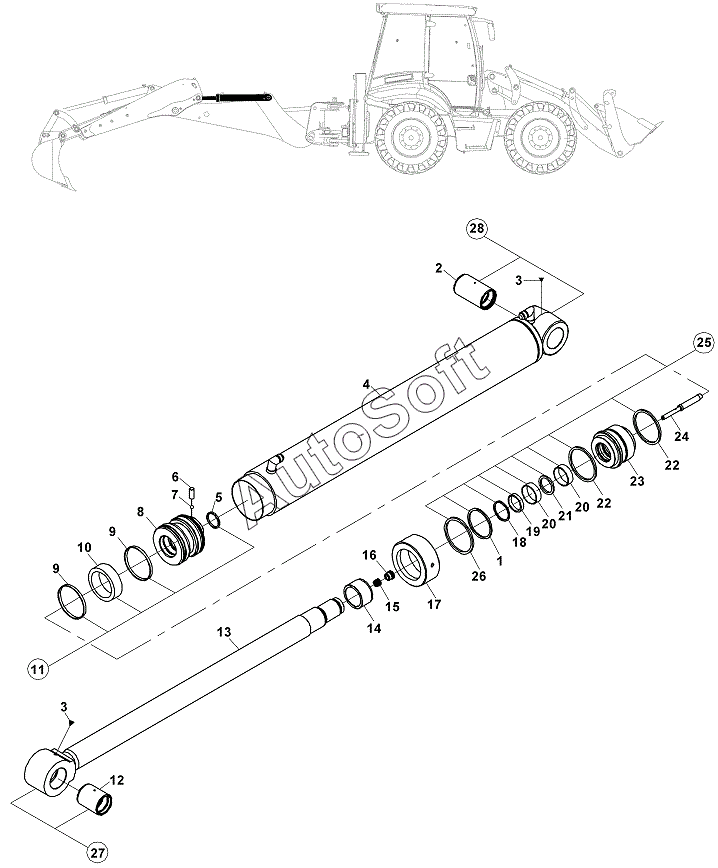

Каталог запасных частей к технике: Hidromek HMK 102S ALPHA (2017). ARM CYLINDER, BACKHOE (WITH SAFETY LOCK VALVE) (OP)
14
28
27
26
25
24
23
22
22
21
20
20
19
18
17
16
15
13
12
11
10
9
9
8
7
6
5
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 15520218 | 1***8 | RAM, DIPPER, BACKHOE | |
| 1 | N***0 | O-RING | |
| 2 | 8***2 | BUSHING | |
| 3 | N***0 | Grease nipple | |
| 4 | 2***7 | CYLINDER | |
| 5 | N***4 | O-RING, PISTON | |
| 6 | N***0 | Setscrew | |
| 7 | N***0 | Steel ball | |
| 8 | 2***5 | PISTON | |
| 9 | N***5 | GUIDE RING | |
| 10 | N***0 | SEAL, PISTON | |
| 11 | S***7 | SEAL KIT, PISTON | |
| 12 | 8***6 | BUSHING | |
| 13 | 2***0 | ROD | |
| 14 | 8***0 | BRAKE RING | |
| 15 | 8***0 | Spring | |
| 16 | 8***0 | Bolt, plunger | |
| 17 | 2***0 | HEAD COVER | |
| 18 | N***6 | Scraper | |
| 19 | N***5 | U-cap | |
| 20 | N***5 | GUIDE RING, HEAD | |
| 21 | N***6 | U-cap | |
| 22 | N***5 | O-RING | |
| 23 | 2***0 | CAP, END | |
| 24 | 8***0 | Plunger, restrictor | |
| 25 | S***0 | SEAL KIT, HEAD | |
| 26 | N***3 | O-RING | |
| 27 | 2***3 | CYLINDER ROD ASS'Y | |
| 28 | 2***3 | CYLINDER TUBE ASS'Y |
