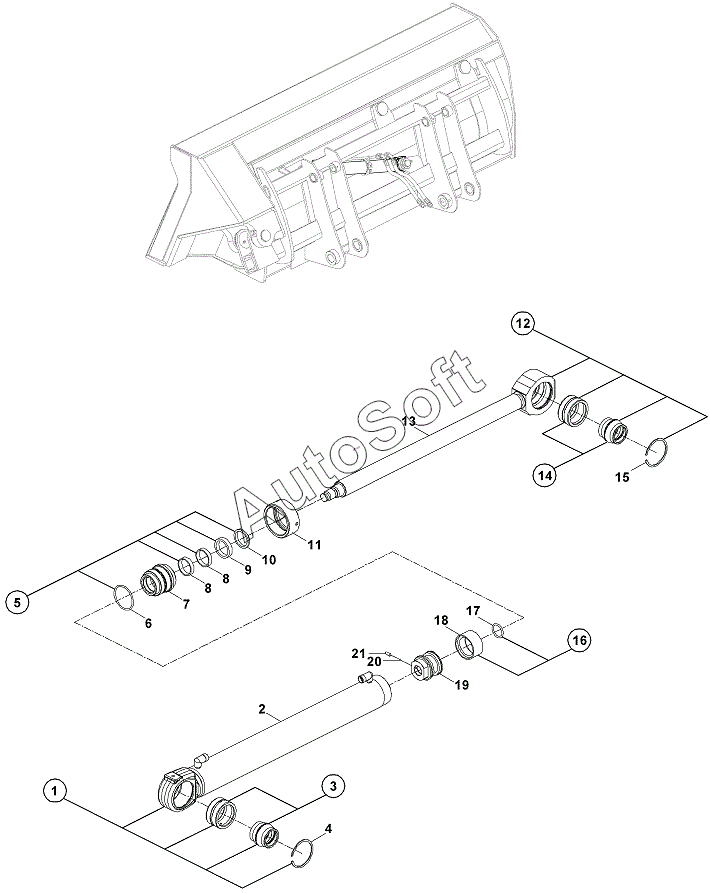

Каталог запасных частей к технике: Hidromek HMK 102S ALPHA (2017). MULTIPURPOSE BUCKET CYLINDER
11
21
20
19
18
17
16
15
14
13
12
10
9
8
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 15221411 | 1***1 | CYLINDER ASS'Y, MULTIPURPOSE BUCKET | |
| 1 | 2***5 | CYLINDER TUBE ASS'Y | |
| 2 | 2***3 | CYLINDER TUBE W.A. | |
| 3 | 2***0 | Radial, spherical plain bearing | |
| 4 | N***0 | Retaining ring | |
| 5 | S***1 | SEAL KIT, HEAD | |
| 6 | N***5 | O-RING | |
| 7 | 2***0 | HEAD, CYLINDER | |
| 8 | N***7 | GUIDE RING, HEAD | |
| 9 | N***3 | SEAL DUST | |
| 10 | N***5 | SEAL DUST | |
| 11 | 2***0 | HEAD COVER | |
| 12 | 2***8 | CYLINDER ROD ASS'Y | |
| 13 | 2***1 | CYLINDER ROD W.A. | |
| 14 | 2***0 | Radial, spherical plain bearing | |
| 15 | N***0 | Retaining ring | |
| 16 | S***1 | SEAL KIT, PISTON | |
| 17 | N***5 | O-RING | |
| 18 | N***0 | PISTON SEAL | |
| 19 | 2***5 | PISTON | |
| 20 | N***0 | BALL | |
| 21 | N***8 | SCREW |
